本發明涉及數據加密，尤其涉及一種基于同態加密的深度學習同態模型和圖像處理系統。

背景技術：

1、深度學習技術作為機器學習的一種先進技術，因為其克服了來自人為設計樣本特征的特性，使其在模式識別、醫學預測、計算機視覺、自然語言處理、語音識別和入侵檢測等領域，十分地火熱。特別地，在云計算計算支持下的聯合模型訓練，使深度學習技術發展特別迅速。然而，在深度學習技術猛烈發展的同時，隱私安全問題隨之而來。在進行模型訓練和推理的過程中，會有大量用戶的敏感數據會被處理。特別地，在醫學預測領域，使用的模型訓練和推理數據來自大量的病例，這嚴重影響到病人用戶的醫療數據隱私。更何況，在云計算技術的加持下，模型的訓練和推理都在云端進行，所有的數據都會在云端進行處理，深度學習模型會被各方共享，這讓深度學習隱私保護成為一個迫切的需要。

2、目前深度學習隱私保護技術，按照保護技術分類，可以分為差分隱私(differential?privary,dp)和安全多方計算(secure?multiparty?computation,smc)其中，在深度學習差分隱私保護中，可以通過對輸入、中間參數和輸出進行擾動，實現對隱私數據的保護的同時，完成對深度學習模型的訓練和推理。一個差分隱私模型必須滿足以下條件：

3、pr[m(d)∈s]≤eεpr[m(d′)∈s]+δ

4、其中，m:d→r為一個隨機算法，為任意相鄰數據集。m(d)和m(d′)代表在數據集上的輸出；pr[.]為算法的輸出概率；ε為隱私預算，用于控制隱私保護級別，ε越小，提供給數據的隱私保護能力越強；δ為另一個隱私預算，代表可以允許隱私預算超過ε的概率。如果一個查分隱私模型滿足上述條件的話，就稱m滿足ε-差分隱私。從該模型來看，差分隱私模型需要對樣本數據進行人為的擾動，使其控制在一個概率范圍內，這會嚴重影響到深度學習模型的訓練質量和推理結果。安全多方計算著手于解決一組互不信任參與方之間保持隱私協同計算的問題，其假定有m個參與方p1,p2,…,pm，他們各自擁有自己的數據集d1,d2,…,dm，在不可信的第三方情況下，解決如何安全地計算一個約定函數y＝(d1,d2,…,dm)的一個問題。這種技術在深度學習聯合訓練的模式下，因為涉及到多方一起進行計算，所以可以使用。但是，在常見的推理過程中，只會涉及到用戶數據與云端計算，不存在第三方。所以，安全多方計算更多是在模型的訓練階段。

5、鑒于以上缺陷，現提出一種基于同態加密的深度學習同態模型和圖像處理系統。

技術實現思路

1、針對現有技術中所存在的不足，本發明提供了一種基于同態加密的深度學習同態模型和圖像處理系統，通過使數據在同態加密下進行深度學習同態模型推理，以提供正確的推理結果同時保證推理計算的效率。

2、本發明通過實施例公開了一種基于同態加密的深度學習同態模型，所述深度學習同態模型包括：

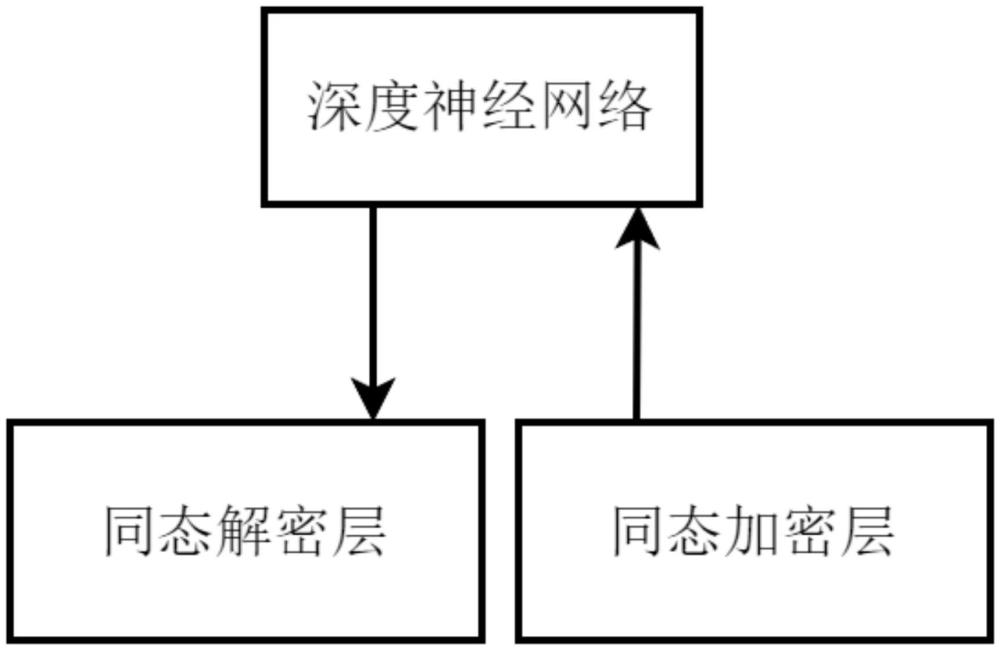

3、用戶加密傳輸層和深度神經網絡，所述用戶加密傳輸層包括同態加密層和同態解密層；同態加密層，用于對輸入的用戶側圖像數據進行批量同態加密，以得到用戶側圖像數據密文；深度神經網絡，用于對同態加密層輸出的用戶側圖像數據密文進行推理，以得到密文推理數據；同態解密層，用于對深度神經網絡輸出的密文推理數據進行同態解密操作，以得到用戶側圖像數據的推理結果。

4、進一步地，同態加密層包括明文編碼層和明文編碼加密層：明文編碼層用于對輸入的用戶側圖像數據進行批量的明文編碼，得到編碼后數據；明文編碼層加密層用于對所述對編碼后數據進行有限級同態加密，得到用戶側圖像數據密文。

5、進一步地，對輸入的用戶側圖像數據進行批量的明文編碼，得到編碼后數據包括：

6、在k個大小為ch×h×w的用戶側圖像數據中，選取每個用戶側圖像數據的第c*h*w+h*w+w位置處的數據組成一個明文向量其中，0≤i≤k-1，0≤c≤ch-1，0≤h≤h-1，0≤w≤w-1，是k個大小為ch×h×w的用戶側圖像數據組成的明文空間；

7、使用對明文向量進行明文編碼；

8、其中，ch為用戶側圖像數據的顏色通道數，h為用戶側圖像數據的高度，w為用戶側圖像數據的寬度，表示在明文編碼過程中，對于一個(n/2)維復數向量先將其擴展到再乘一個放縮因子δ后，計算其離散化編碼過程返回其相應的積分多項式縮放因子δ為常量。

9、進一步地，對編碼后數據進行有限級同態加密，得到用戶側圖像數據密文包括：

10、設置安全參數，根據安全參數生成密鑰組(pk，sk，evk)，對所述編碼后數據進行有限級同態加密，得到用戶側圖像數據密文

11、其中，i＝c*h*w+h*w+w，0≤c≤ch-1，0≤h≤h-1，0≤w≤w-1；

12、表示為加密算法，使用公鑰pk對數據加密，生成密文ci，具體的，表示為：加密明文對于輸出v·pk+(m+e0,e1)(modql)。

13、進一步地，深度神經網絡包括：卷積層、池化層、激活層和/或全連接層，

14、所述卷積層、池化層、激活層和/或全連接層用于依次對所述用戶側圖像數據密文進行運算，得到密文推理數據。

15、進一步地，卷積層對所述用戶側圖像數據密文進行運算包括：

16、使用卷積核對用戶側圖像數據密文按照從左到右、從上到下的先后順序，依次進行同態卷積計算，獲得卷積后數據具體可表示為：

17、

18、其中，卷積核大小為kh×kw，卷積步長為sh×sw，卷積使用填充大小為ph×pw，卷積層輸出通道數量為o，卷積層的權重參數大小為o×kh×kw的向量卷積層的偏置向量為長度o的向量x1＝max(0,h)，y1＝max(0,w)，x2＝min(h-1,h+kh+1)，y2＝min(w-1,w+kw-1)，0≤h<h+ph-kh+1，0≤w<w+pw-kw+1，pc＝c*h*w+h*w+w，pw＝o*kh*kw+(x-h)*kw+(y-w)，0≤o<o，0≤i<o×nh×nw，multevk表示為使用evk密鑰，對密文進行同態計算，

19、對卷積后數據進行第一縮放操作，將位于j層密文數據，變?yōu)閖-1層的密文數據，具體表示為：

20、再將卷積核的偏置參數加入到縮放后的數據中，具體表示為：

21、最后獲得第一縮放后數據

22、進一步地，池化層對所述第一縮放后數據進行運算包括：

23、對所述第一縮放后數據中每個元素執行池化操作，得到池化后數據：

24、使用窗口大小為kh×kw，步長為sh×sw，填充大小為ph×pw的池化窗口，依次按照從左到右，從上到下的順序，對進行同態池化計算，設先

25、計算一個池化窗口的同態累加值：

26、

27、其中，pos＝c*h*w+h*w+w，0≤h<h+ph-kh+1，0≤w<w+pw-kw+1，x1＝max(0,h)，y1＝max(0,w)，x2＝min(h-1,h+kh+1)，y2＝min(w-1,w+kw-1)；

28、計算最終的同態池化結果：

29、

30、對池化后數據進行第二縮放操作，將位于j層密文數據，變?yōu)閖-1層的密文數據，具體表示為：

31、再將卷積核的偏置參數加入到縮放后的數據中，具體表示為：

32、最后獲得第二縮放后數據

33、進一步地，激活層對所述用戶側圖像數據密文進行運算包括：將位于第j層的第二縮放后數據大小為ch×h×w，經過同態激活層的激活計算以后，獲得位于j-1層的密文其大小為ch×h×w；

34、具體可表示為對每個密文進行同態乘法計算獲得：然后，使用第三放縮操作，將位于j層密文數據，變?yōu)閖-1層的密文數據，具體表示為：

35、再將卷積核的偏置參數加入到縮放后的數據中，具體表示為：

36、最后獲得第三縮放后數據

37、其中，0≤i<o×nh×nw，pos＝c*h*w+h*w+w，0≤c<ch，0≤h≤h-1，0≤w≤w-1。

38、進一步地，全連接層對所述用戶側圖像數據密文進行運算包括：

39、設全連接層的輸入為位于第j層的密文其長度為i；設同態全連接層的權重矩陣為其長度為l×i；權重偏置向量長度為l，則該同態全連接層的輸出為位于第j-1層的密文其長度為l；

40、計算密文與權重矩陣的同態乘運算，

41、

42、其中，0≤j<l，pos＝o*i+j，0≤o<l；

43、將與偏置向量進行同態加運算，獲得密文：最后，獲得同態全連接層的密文

44、進一步地，同態解密層對所述深度神經網絡輸出的密文推理數據進行同態解密操作，以得到所述用戶側圖像數據的推理結果包括：

45、對同態全連接層的密文執行明文解密，得到解密數據；對所述解密數據執行明文解碼，得到推理結果；

46、具體的可表示為：使用有限級同態加密方案中的解密算法進行解密

47、

48、其中，0≤l<l；

49、再使用有限級同態加密方案中的解碼算法，對解密后的明文ml’進行解碼操作，獲得最終的推理結果該向量的長度為k；再使用l個解碼數據組成k個用戶數據的推理結果：其中pos＝k*l+l，0≤k<k，0≤l<l；最后，通過同態解密層的解碼，獲得k個推理結果：decsk表示為解密算法，對密文使用私鑰sk進行解密。

50、以上的算法中，根據安全參數生成密鑰組(pk，sk，evk)，同時使用公鑰pk對數據加密，生成密文ci的加密過程為現有技術，可以依賴現有技術來實現；使用evk密鑰，對密文進行同態計算為現有技術，可以依賴現有技術來實現；使用私鑰sk對密文進行解密為現有技術，可以依賴現有技術來實現。

51、為了實現上述目的，本發明還提供了一種基于同態加密的圖像處理系統，其包括：

52、客戶端，其部署有上述的深度學習同態模型中的用戶加密傳輸層；服務器，其部署有上述的深度學習同態模型中的深度神經網絡。

53、本發明的技術原理為：由于同態加密在整個過程中，只需要對用戶的數據加密一次，后續的所有云端計算都處于密文狀態，不會泄露任何用戶的數據，只需要在模型推理結果上進行解密后，就可以獲得正確的推理結果。

54、相比于現有技術，本發明具有如下有益效果：本發明使用支持數據批處理的同態加密技術提供隱私保護，在避免差分隱私修改數據同時，也能避免安全多方計算的多方負擔。本方案使用有限級同態加密計算進行模型推理的過程，相比較于全同態加密技術，在提供正確的推理結果的同時，支持批量數據的處理，能保證推理計算的效率，不會因為計算負擔大而導致的延遲。
