本申請涉及縫紉機械領域，尤其涉及貼袋機折疊裝置的動力裝置以及貼袋機。

背景技術：

1、貼袋機是將口袋布料縫制在相應的大身布料上的服裝縫紉設備。貼袋機主要適用于各種牛仔褲后口袋、工裝口袋及襯衫口袋的縫合。在縫制作業中，需要袋形板和折邊裝置相互配合以實現口袋布料的折疊并疊壓至大身布料上，期間涉及到多個維度的驅動。

2、現有技術中通過電機或者氣缸來實現上述裝置的驅動。但是在實際使用中，部件的重量常常會影響到驅動效果。尤其是折邊裝置，折邊裝置通常包括多個驅動氣缸、折刀以及用于安裝各部件的基座，整體上重量大，慣性高，對驅動裝置的設計提出了極高的要求。相應的，現有技術中驅動裝置體積龐大，布局繁雜，對于設備的優化造成了負面影響。

技術實現思路

1、本申請提供一種貼袋機折疊裝置的動力裝置以及貼袋機，能夠在穩定驅動折邊裝置的同時實現緊湊的整體布局。

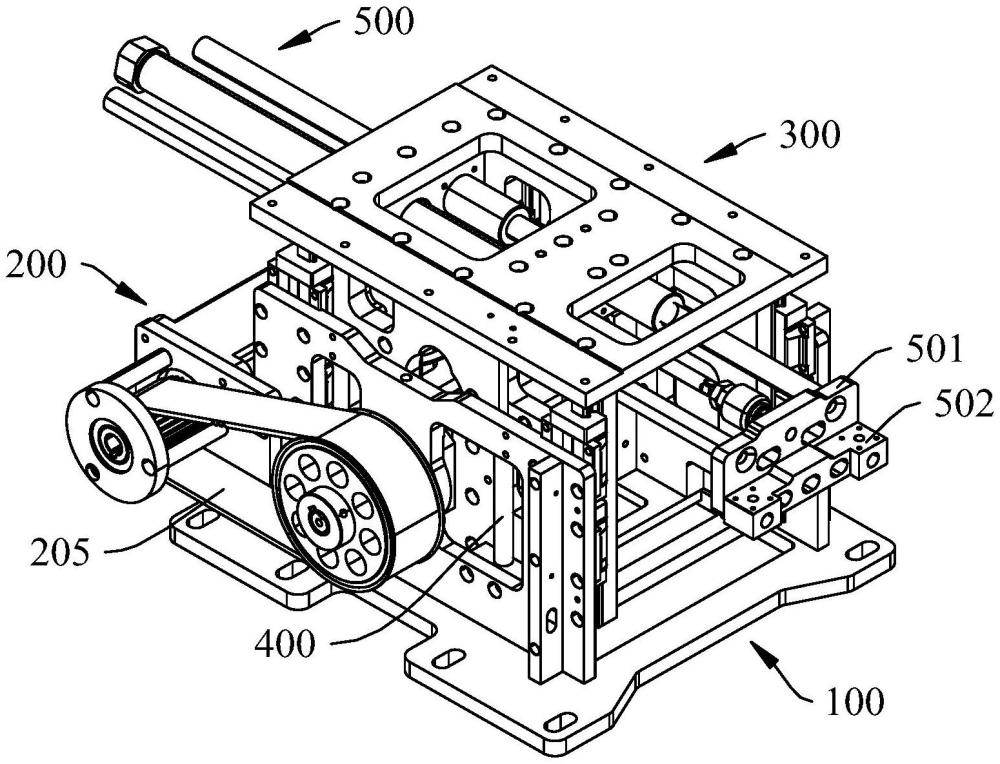

2、本申請提供了一種貼袋機折疊裝置的動力裝置，用于驅動貼袋機的袋形板和折邊裝置，所述動力裝置包括：

3、基座，包括底板以及固定于所述底板且相對布置的兩塊側板；

4、第一驅動機構，安裝于所述基座；

5、升降臺，滑動安裝于所述兩塊側板之間，所述升降臺采用齒輪齒條的傳動方式與所述第一驅動機構傳動連接，所述升降臺整體上為箱形的框架結構，所述框架結構的頂面用于安裝折邊裝置；

6、緩沖機構，連接作用于所述基座和所述升降臺之間。

7、以下還提供了若干可選方式，但并不作為對上述總體方案的額外限定，僅僅是進一步的增補或優選，在沒有技術或邏輯矛盾的前提下，各可選方式可單獨針對上述總體方案進行組合，還可以是多個可選方式之間進行組合。

8、在其中一實施例中，所述兩塊側板的相向側與所述升降臺之間設有相互配合的導向機構。

9、在其中一實施例中，所述導向機構包括：

10、多對導軌，同對導軌分別布置所述升降臺的相背側；

11、直線軸承，固定于所述兩塊側板的相向側，所述直線軸承分別與對應的導軌滑動配合。

12、在其中一實施例中，所述緩沖機構為氣彈簧。

13、在其中一實施例中，所述基座固定有連接座，所述升降臺的頂部帶有向外延伸的凸緣，所述氣彈簧的兩端抵接于所述連接座和所述凸緣之間。

14、在其中一實施例中，所述第一驅動機構包括：

15、電機，安裝于其中一塊側板；

16、驅動軸，兩端轉動安裝于對應的側板且與所述電機連動，所述升降臺開設有供所述驅動軸貫穿的避讓口；

17、齒輪，固定于所述驅動軸；

18、齒條，固定于所述升降臺且與所述齒輪嚙合傳動；

19、所述齒條的底部與所述升降臺的底架的頂面相抵，與齒面相鄰的一側與對應的升降臺的側架貼靠固定。

20、在其中一實施例中，所述動力裝置還包括：

21、第二驅動機構，安裝于所述框架結構的內部且具有延伸出所述框架結構的平移驅動件；

22、結合座，安裝于所述平移驅動件，所述結合座用于安裝袋形板。

23、在其中一實施例中，所述升降臺包括：

24、兩側架，相對布置且與所述基座中對應的側板滑動配合，所述齒條為兩條且分別固定于兩側架的相向側，所述齒輪對應的配置兩套；

25、頂架，固定連接于所述兩側架的頂部；

26、底架，固定連接于所述兩側架的底部；

27、橫梁，固定連接于所述兩側架之間且高度上貼近所述頂架，所述第二驅動機構安裝于所述橫梁。

28、在其中一實施例中，所述第二驅動機構包括：

29、固定座，安裝于所述升降臺的頂面；

30、驅動氣缸，安裝于所述固定座；

31、導向座，安裝于所述升降臺的頂面；

32、導向軸，活動穿設于所述導向座；

33、所述結合座與所述導向軸以及所述驅動氣缸的活塞相連接。

34、本申請還提供了一種貼袋機，帶有本申請中所述的貼袋機折疊裝置的動力裝置。

35、本申請的貼袋機折疊裝置的動力裝置通過基座、升降臺的配合實現穩定升降，緩沖機構能夠降低驅動機構的負載，能夠在穩定驅動折邊裝置的同時實現緊湊的整體布局。

技術特征：

1.一種貼袋機折疊裝置的動力裝置，用于驅動貼袋機的袋形板和折邊裝置，其特征在于，所述動力裝置包括：

2.根據權利要求1所述的貼袋機折疊裝置的動力裝置，其特征在于，所述兩塊側板的相向側與所述升降臺之間設有相互配合的導向機構。

3.根據權利要求2所述的貼袋機折疊裝置的動力裝置，其特征在于，所述導向機構包括：

4.根據權利要求1所述的貼袋機折疊裝置的動力裝置，其特征在于，所述緩沖機構為氣彈簧。

5.根據權利要求4所述的貼袋機折疊裝置的動力裝置，其特征在于，所述基座固定有連接座，所述升降臺的頂部帶有向外延伸的凸緣，所述氣彈簧的兩端抵接于所述連接座和所述凸緣之間。

6.根據權利要求1所述的貼袋機折疊裝置的動力裝置，其特征在于，所述第一驅動機構包括：

7.根據權利要求1所述的貼袋機折疊裝置的動力裝置，其特征在于，所述動力裝置還包括：

8.根據權利要求7所述的貼袋機折疊裝置的動力裝置，其特征在于，所述升降臺包括：

9.根據權利要求7所述的貼袋機折疊裝置的動力裝置，其特征在于，所述第二驅動機構包括：

10.一種貼袋機，其特征在于，帶有權利要求1～9任一項所述的貼袋機折疊裝置的動力裝置。

技術總結
本申請涉及貼袋機折疊裝置的動力裝置以及貼袋機，其中貼袋機折疊裝置的動力裝置包括：基座，包括底板以及固定于底板且相對布置的兩塊側板；第一驅動機構，安裝于基座；升降臺，滑動安裝于兩塊側板之間，升降臺采用齒輪齒條的傳動方式與第一驅動機構傳動連接，升降臺整體上為箱形的框架結構，框架結構的頂面用于安裝折邊裝置；緩沖機構，連接作用于基座和升降臺之間。本申請中的貼袋機折疊裝置的動力裝置能夠在穩定驅動折邊裝置的同時實現緊湊的整體布局。

技術研發人員：金崇偉,于陽,韓飛,何鄧濤
受保護的技術使用者：浙江威比瑪智能縫制科技有限公司
技術研發日：20240730
技術公布日：2025/4/28
