本技術涉及無線中繼器，特別涉及一種無線中繼器。

背景技術：

1、無線中繼器是通過接收信號并重新發送增加網絡的覆蓋面積，當設備接收到相應的wifi信號后，會對其進行處理和轉換以便實現數據的可靠傳輸。?被接收和轉換后的信號然后被重新發送，從而能夠延長wifi信號的覆蓋范圍的一種設備。

2、現有的無線中繼器信號發射角度普遍較小，無法滿足多角度的信號覆蓋及穿透；而且在長時間的使用過程中插頭的拔插，會造成金屬片機械性磨損造成的接觸不良甚至出現安全隱患，同時，也無法針對一些歐美標準等插座及電壓要求進行適配。

技術實現思路

1、（一）要解決的技術問題

2、本實用新型的目的是提供一種無線中繼器，用以解決現有的信號范圍覆蓋小，穿透性差，插頭出現磨損出現隱患以及適配性較少的缺陷。

3、（二）
技術實現要素：

4、為了解決上述技術問題，本實用新型提供如下技術方案：一種無線中繼器，包括底殼，所述底殼為正六邊形結構，所述底殼底部開設有安裝槽，所述安裝槽頂部外側等間分布有多組母扣，所述安裝槽一側設置有彈片按鍵，所述彈片按鍵頂部設置有加強筋，所述彈片按鍵底部一端設置有定位扣，所述安裝槽內部卡合連接有電源插頭，所述電源插頭頂部外側開設有多組子扣，所述電源插頭頂部外側與子扣相鄰位置開設有定位槽，所述定位扣與定位槽卡和，所述子扣與母扣相對應且互相卡合；

5、所述底殼的每個側面均轉動連接有天線。

6、優選的，所述底殼內部底端固定安裝有電源板，所述安裝槽頂部設置有多組電源接觸端，所述電源插頭頂部兩側設置有端子，且端子與電源接觸端對應，所述端子通過電源接觸端與電源板電性連接。

7、優選的，所述底殼的每個側面頂端均開設有安裝孔，所述安裝孔外側開設有限位滑槽，所述天線內側底部均固定安裝有轉軸，所述轉軸內部設有過線孔，所述轉軸與安裝孔為過盈配合，所述轉軸一端固定連接有卡頭，所述卡頭外部直徑大于轉軸外部直徑，且卡頭一端為錐形斜面，所述轉軸和卡頭一端沿軸向設有開槽，所述轉軸一側設置有限位滑塊，所述限位滑塊與限位滑槽滑動連接。

8、優選的，所述底殼內部底端固定安裝有多組安裝柱，所述安裝柱頂部固定安裝有pcba，所述pcba與天線和電源板電性連接。

9、優選的，所述pcba一端設置有指示燈，所述底殼頂部固定安裝有上殼，所述上殼底部一側設置有定位柱，所述上殼底部通過所述定位柱安裝有導光柱，且導光柱頂部穿過上殼，所述導光柱底部與指示燈對應。

10、優選的，所述上殼內側底部設置有若干卡槽，所述底殼內側頂部設置有若干卡扣，所述卡扣與卡槽位置相對應，且相互卡合。

11、優選的，所述底殼的一側內部設置有網端接口，所述網端接口與pcba一端電性連接。

12、優選的，所述底殼外側除設有網端接口面除外，其余側面底部均設置有散熱孔。

13、優選的，所述上殼頂部外側設置有階梯狀結構。

14、（三）有益效果

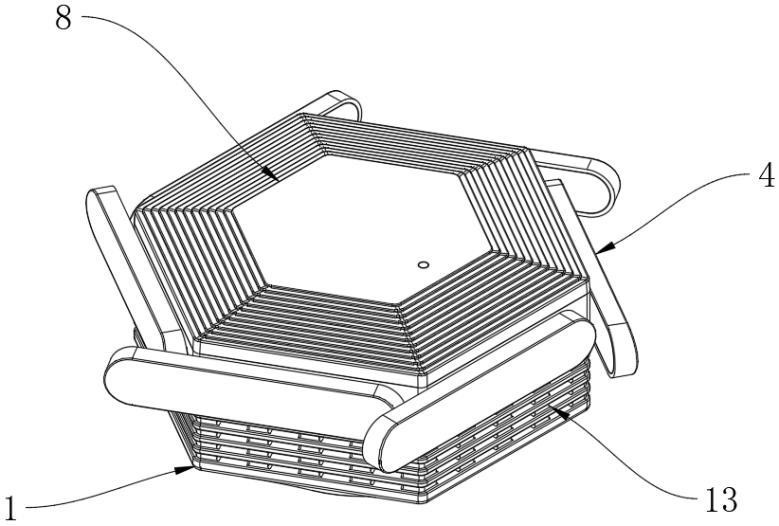

15、本實用新型提供的一種無線中繼器，其優點在于：外殼采用正六邊形結構設計，每個側面均設有天線并形成環繞，全方位無死角信號覆蓋，并可90°翻轉收納；底部電源插頭通過母扣與子扣與底殼卡合安裝，可根據需求便捷更換。

技術特征：

1.一種無線中繼器，其特征在于：包括底殼（1），所述底殼（1）為正六邊形結構，所述底殼（1）底部開設有安裝槽（2），所述安裝槽（2）頂部外側等間分布有多組母扣（21），所述安裝槽（2）一側設置有彈片按鍵（22），所述彈片按鍵（22）頂部設置有加強筋，所述彈片按鍵（22）底部一端設置有定位扣（23），所述安裝槽（2）內部卡合連接有電源插頭（3），所述電源插頭（3）頂部外側開設有多組子扣（31），所述電源插頭（3）頂部外側與子扣（31）相鄰位置開設有定位槽（32），所述定位扣（23）與定位槽（32）卡和，所述子扣（31）與母扣（21）相對應且互相卡合；

2.根據權利要求1所述的一種無線中繼器，其特征在于：所述底殼（1）內部底端固定安裝有電源板（5），所述安裝槽（2）頂部設置有多組電源接觸端（24），所述電源插頭（3）頂部兩側設置有端子（33），且端子（33）與電源接觸端（24）對應，所述端子（33）通過電源接觸端（24）與電源板（5）電性連接。

3.根據權利要求1所述的一種無線中繼器，其特征在于：所述底殼（1）的每個側面頂端均開設有安裝孔（12），所述安裝孔（12）外側開設有限位滑槽（121），所述天線（4）內側底部均固定安裝有轉軸（41），所述轉軸（41）內部設有過線孔，所述轉軸（41）與安裝孔（12）為過盈配合，所述轉軸（41）一端固定連接有卡頭（42），所述卡頭（42）外部直徑大于轉軸（41）外部直徑，且卡頭（42）一端為錐形斜面，所述轉軸（41）和卡頭（42）一端沿軸向設有開槽，所述轉軸（41）一側設置有限位滑塊（43），所述限位滑塊（43）與限位滑槽（121）滑動連接。

4.根據權利要求2所述的一種無線中繼器，其特征在于：所述底殼（1）內部底端固定安裝有多組安裝柱，所述安裝柱頂部固定安裝有pcba（6），所述pcba（6）與天線（4）和電源板（5）電性連接。

5.根據權利要求4所述的一種無線中繼器，其特征在于：所述pcba（6）一端設置有指示燈（61），所述底殼（1）頂部固定安裝有上殼（8），所述上殼（8）底部一側設置有定位柱，所述上殼（8）底部通過所述定位柱安裝有導光柱（7），且導光柱（7）頂部穿過上殼（8），所述導光柱（7）底部與指示燈（61）對應。

6.根據權利要求5所述的一種無線中繼器，其特征在于：所述上殼（8）內側底部設置有若干卡槽（81），所述底殼（1）內側頂部設置有若干卡扣（14），所述卡扣（14）與卡槽（81）位置相對應，且相互卡合。

7.根據權利要求4所述的一種無線中繼器，其特征在于：所述底殼（1）的一側內部設置有網端接口（11），所述網端接口（11）與pcba（6）一端電性連接。

8.根據權利要求7所述的一種無線中繼器，其特征在于：所述底殼（1）外側除設有網端接口（11）面除外，其余側面底部均設置有散熱孔（13）。

9.根據權利要求5所述的一種無線中繼器，其特征在于：所述上殼（8）頂部外側設置有階梯狀結構。

技術總結
本技術公開了一種無線中繼器，包括底殼，底殼為正六邊形結構，底殼底部開設有安裝槽，安裝槽頂部外側等間分布有多組母扣，安裝槽一側設置有彈片按鍵，彈片按鍵頂部設置有加強筋，彈片按鍵底部一端設置有定位扣，安裝槽內部卡合連接有電源插頭，電源插頭頂部外側開設有多組子扣，電源插頭頂部外側與子扣相鄰位置開設有定位槽，定位扣與定位槽卡和，子扣與母扣相對應且互相卡合，底殼的每個側面均轉動連接有天線。本技術外殼采用正六邊形結構設計，每個側面均設有天線并形成環繞，全方位無死角信號覆蓋，并可90°翻轉收納；底部電源插頭通過母扣與子扣與底殼卡合安裝，可根據需求便捷更換。

技術研發人員：譚方華
受保護的技術使用者：重慶朗奕迪實業有限公司
技術研發日：20240322
技術公布日：2025/4/28
