本公開實施例涉及數據傳輸，尤其涉及一種通信系統。

背景技術：

1、直拉法單晶爐是制造集成電路和太陽能電池單晶襯底的關鍵設備，其工藝流程包括抽空、化料、引晶、放肩、等徑、收尾和冷卻等階段。在這些階段中，單晶爐的電氣控制系統起著至關重要的作用，負責監控和控制整個生產過程。傳統的電氣控制系統包括主控制設備、從屬設備以及它們之間的通訊接口，其中rs485通訊接口因其高速傳輸、長距離傳輸、多點通訊、抗干擾能力強等特點被廣泛采用。

2、然而，工業現場環境復雜多變，設備老化、機械振動、人為誤碰等因素均可能影響rs485通訊線路的穩定性，導致主控制設備與從屬設備之間的通信中斷。一旦發生通信故障，主控制設備便無法有效監控從屬設備，進而影響單晶爐的正常運行，可能導致晶棒質量下降或生產過程被迫中斷。特別是在單晶爐的長時間拉晶周期內，任何通信中斷都可能造成重大的經濟損失。

技術實現思路

1、有鑒于此，本公開實施例期望提供一種通信系統；能夠相關技術中對從屬設備間監控的精度不夠的技術問題。

2、本公開實施例的技術方案是這樣實現的：

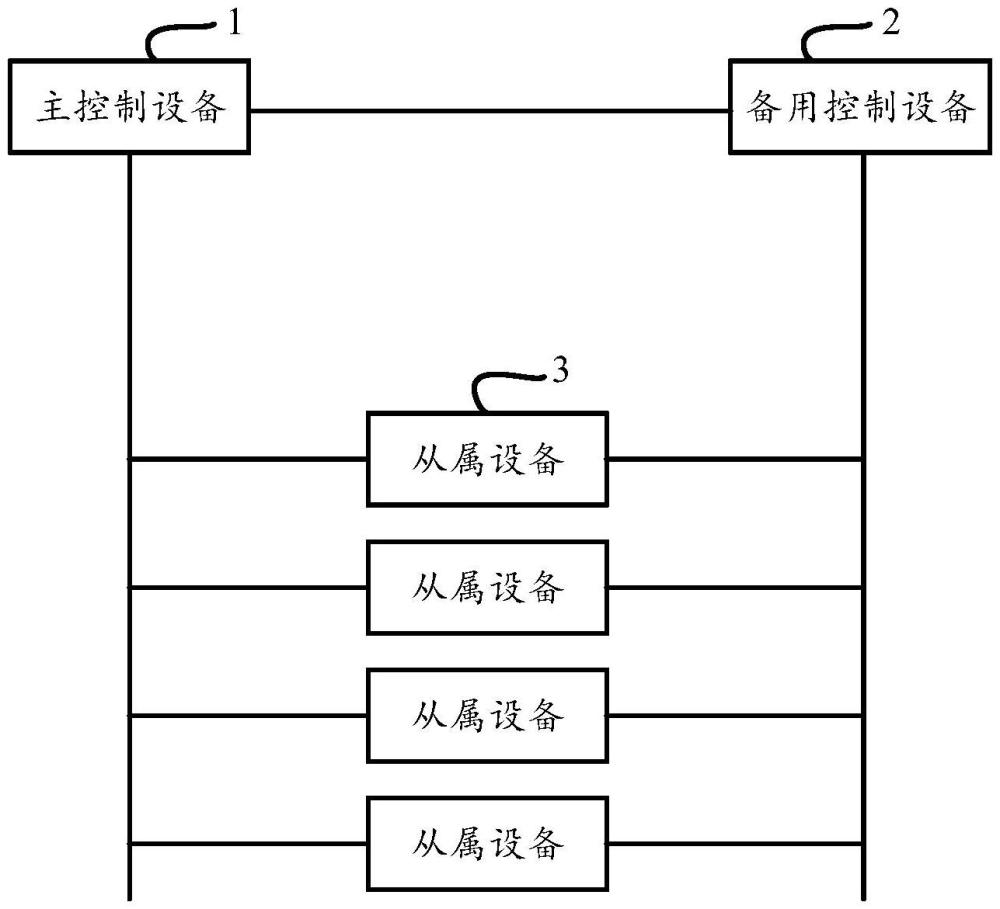

3、第一方面，本公開實施例提供了通信系統，包括主控制設備、備用控制設備、多個從屬設備以及調節電路，其中：

4、主控制設備連接多個從屬設備，用于對多個從屬設備進行監控；

5、備用控制設備與所述多個從屬設備和所述主控設備連接，用于在檢測到主控制設備對從屬設備的監控異常時，對多個所述從屬設備進行監控。

6、在一些示例中，所述系統還包括：

7、調節電路，連接于所述主控制設備與所述備用控制設備之間；

8、所述備用控制設備在檢測到主控制設備對從屬設備的監控異常時，通過調節電路關斷主控制設備與所述從屬設備之間的通信連接。

9、在一些示例中，所述主控制設備在正常工作時，輸出第一控制信號；

10、所述調節電路通過第一控制信號關斷所述備用控制設備與多個從屬設備之間的通信連接，并使得所述主控制設備對多個從屬設備進行監控。

11、在一些示例中，所述備用控制設備在所述主控制設備正常工作時，處于待機狀態；在所述主控制設備對從屬設備的監控異常時，切換為工作狀態。

12、在一些示例中，所述備用控制設備在待機狀態時，輸出第二控制信號；第一控制信號與所述第二控制信號能夠控制所述調節電路使得所述主控制設備與多個所述從屬設備通信連接，且備用控制設備與所述從屬設備之間的通信連接斷開。

13、在一些示例中，所述備用控制設備在待機狀態時，輸出第三控制信號；第一控制信號與所述第三控制信號能夠控制所述調節電路關斷所述主控制設備與多個所述從屬設備通信連接，且使得備用控制設備與所述從屬設備之間能夠通信連接。

14、在一些示例中，所述調節電路包括：

15、第一開關元件，第一端連接于所述主控制設備的控制端口，第二端連接于第一節點；

16、第一非門，所述第一端連接于備用控制設備的控制端口，第二端連接于所述第一開關元件的控制端；

17、第二開關元件，第一端連接于所述主控制設備的通信端口，第二端連接與所述從屬設備，控制端連接于所述第一節點；

18、第三開關元件，第一端連接于所述備用控制端口的通信端口，第二端連接于所述從屬設備；

19、第二非門，第一端連接于所述第一節點，第二端連接于所述第三開關元件的控制端。

20、在一些示例中，所述備用控制機設備包括：

21、檢測模塊，用于對所述主控制設備進行檢測；

22、控制模塊，用于輸出控制信號，以對所述調節電路進行控制；

23、監控模塊，用于對所述從屬設備進行監控。

24、在一些示例中，所述備用控制設備用于對主控制設備監控異常的從屬設備進行監控。

25、在一些示例中，所述主控制設備與所述備用控制設備均為rs485通訊設備。

26、本公開實施例提供了通信系統；通過設置主控制設備和備用控制設備，本公開能夠在主控制設備出現故障或與從屬設備通信異常時，迅速切換至備用控制設備，繼續對從屬設備進行監控，從而顯著提高了整個系統的穩定性和可靠性。增強了系統的容錯能力，即使在復雜的工業現場環境中，也能夠保證單晶爐電氣控制系統的持續穩定運行。

技術特征：

1.一種通信系統，其特征在于，包括主控制設備、備用控制設備、多個從屬設備以及調節電路，其中：

2.根據權利要求1所述的通信系統，其特征在于，所述系統還包括：

3.根據權利要求2所述的通信系統，其特征在于，所述主控制設備在正常工作時，輸出第一控制信號；

4.根據權利要求3所述的通信系統，其特征在于，所述備用控制設備在所述主控制設備正常工作時，處于待機狀態；在所述主控制設備對從屬設備的監控異常時，切換為工作狀態。

5.根據權利要求4所述的通信系統，其特征在于，所述備用控制設備在待機狀態時，輸出第二控制信號；第一控制信號與所述第二控制信號能夠控制所述調節電路使得所述主控制設備與多個所述從屬設備通信連接，且備用控制設備與所述從屬設備之間的通信連接斷開。

6.根據權利要求4所述的通信系統，其特征在于，所述備用控制設備在待機狀態時，輸出第三控制信號；第一控制信號與所述第三控制信號能夠控制所述調節電路關斷所述主控制設備與多個所述從屬設備通信連接，且使得備用控制設備與所述從屬設備之間能夠通信連接。

7.根據權利要求1至6任一項所述的通信系統，其特征在于，所述調節電路包括：

8.根據權利要求2至6任一項所述的通信系統，其特征在于，所述備用控制設備包括：

9.根據權利要求1至6任一項所述的通信系統，其特征在于，所述備用控制設備用于對主控制設備監控異常的從屬設備進行監控。

10.根據權利要求1至6任一項所述的通信系統，其特征在于，所述主控制設備與所述備用控制設備均為rs485通訊設備。

技術總結
本公開實施例公開了一種通信系統，通信系統可以包括主控制設備、備用控制設備、多個從屬設備以及調節電路，其中，主控制設備連接多個從屬設備，用于對多個從屬設備進行監控；備用控制設備與多個從屬設備和主控設備連接，用于在檢測到主控制設備對從屬設備的監控異常時，對多個從屬設備進行監控。

技術研發人員：趙志陽
受保護的技術使用者：西安芯暉設備技術有限公司
技術研發日：20240904
技術公布日：2025/4/28
