本技術涉及拍攝設備，具體是涉及一種背包式多媒體拍攝設備。

背景技術：

1、人們在戶外旅游時通常會需要使用攝像機等拍攝設備對周邊的景色和游覽的過程進行記錄。

2、在進行戶外拍攝時，一般需要使用者手動舉起拍攝設備一邊行走一邊進行拍攝，進而導致拍攝過程中需要耗費較多的勞動力，同時在移動過程中拍攝設備也容易從手中脫落而摔壞。

技術實現思路

1、為解決上述技術問題，提供一種背包式多媒體拍攝設備，解決了現有技術中在進行戶外拍攝時，一般需要使用者手動舉起拍攝設備一邊行走一邊進行拍攝，進而導致拍攝過程中需要耗費較多的勞動力，同時在移動過程中拍攝設備也容易從手中脫落而摔壞的問題。

2、為達到以上目的，本實用新型采用的技術方案為：一種背包式多媒體拍攝設備，包括背包，所述背包的一側固定連接有收納盒，所述收納盒的內部設置有支板，所述支板的表面轉動連接有支撐軸，所述支撐軸上固定連接有攝像機，所述收納盒的內部滑動設置有兩組連塊，所述支板的底端與兩組所述連塊之間連接有伸縮架；

3、其中，所述收納盒與兩組所述連塊之間設置有供兩組所述連塊滑動的導向組件，所述收納盒的內部設置有用于驅動兩組所述連塊的反向動力組件，所述支板與所述支撐軸之間設置有作用于所述支撐軸的旋轉調節組件，所述收納盒與所述攝像機之間設置有防雨組件。

4、優選的，所述導向組件包括設置于所述收納盒內部的滑軌、以及滑動設置于所述滑軌表面并分別與兩組所述連塊固定連接的滑塊。

5、優選的，所述反向動力組件包括轉動設置于所述收納盒內部底端位置的雙向螺桿、螺紋套接于所述雙向螺桿兩端并分別與兩組所述連塊固定連接的兩組螺套、以及設置于所述收納盒外側并與所述雙向螺桿一端固定連接的第一旋鈕。

6、優選的，所述旋轉調節組件包括套接于所述支撐軸一端的齒輪、轉動設置于所述支板上并與所述齒輪相嚙合的絲桿、以及固定連接于所述絲桿端部的第二旋鈕。

7、優選的，所述背包的兩側均連接有綁帶，所述綁帶的端部設置有魔術貼。

8、優選的，所述防雨組件包括連接于所述攝像機頂端位置的擋雨板、以及分布于所述收納盒底板上的若干組排水孔。

9、與現有技術相比，本實用新型的優點在于：

10、(1)通過反向驅動組件可以控制攝像機向上移出或向下移入收納盒的內部，通過旋轉調節組件可以控制攝像機的傾斜角度，使用者控制攝像機移出收納盒并根據需要調整好攝像機的傾斜角度將背包背在身后，就可以方便的使用攝像機進行戶外移動拍攝，行走的過程中不再需要使用者手持拍攝設備，滿足戶外拍攝需要的同時使得拍攝的過程更加省力便捷，同時在行走移動的過程中可以有效避免攝像機從手中脫落下來而摔壞。

11、(2)通過設置防雨組件，當攝像機移出收納盒的外側時，擋雨板可以遮擋住上方落下的雨水，避免較多的雨水滴到攝像機的鏡頭上而影響拍攝的效果，同時落入到收納盒內部的雨水會通過排水孔及時排出收納盒的外側，將攝像機收納至收納盒內部時，避免收納盒內部積水而導致攝像機浸水損壞，使得攝像機可以在雨天環境下使用。

技術特征：

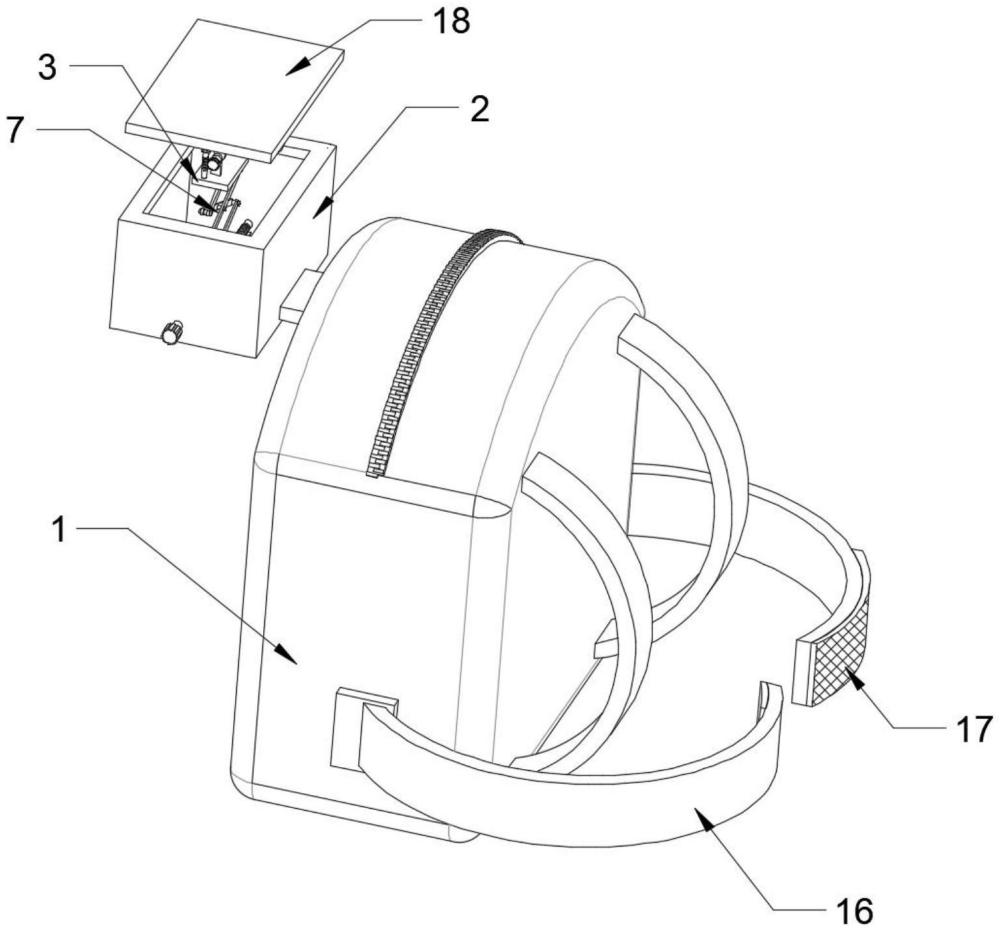

1.一種背包式多媒體拍攝設備，包括背包(1)，其特征在于：所述背包(1)的一側固定連接有收納盒(2)，所述收納盒(2)的內部設置有支板(3)，所述支板(3)的表面轉動連接有支撐軸(4)，所述支撐軸(4)上固定連接有攝像機(5)，所述收納盒(2)的內部滑動設置有兩組連塊(6)，所述支板(3)的底端與兩組所述連塊(6)之間連接有伸縮架(7)；

2.根據權利要求1所述的一種背包式多媒體拍攝設備，其特征在于，所述導向組件包括設置于所述收納盒(2)內部的滑軌(8)、以及滑動設置于所述滑軌(8)表面并分別與兩組所述連塊(6)固定連接的滑塊(9)。

3.根據權利要求2所述的一種背包式多媒體拍攝設備，其特征在于，所述反向動力組件包括轉動設置于所述收納盒(2)內部底端位置的雙向螺桿(10)、螺紋套接于所述雙向螺桿(10)兩端并分別與兩組所述連塊(6)固定連接的兩組螺套(11)、以及設置于所述收納盒(2)外側并與所述雙向螺桿(10)一端固定連接的第一旋鈕(12)。

4.根據權利要求3所述的一種背包式多媒體拍攝設備，其特征在于，所述旋轉調節組件包括套接于所述支撐軸(4)一端的齒輪(13)、轉動設置于所述支板(3)上并與所述齒輪(13)相嚙合的絲桿(14)、以及固定連接于所述絲桿(14)端部的第二旋鈕(15)。

5.根據權利要求1所述的一種背包式多媒體拍攝設備，其特征在于，所述背包(1)的兩側均連接有綁帶(16)，所述綁帶(16)的端部設置有魔術貼(17)。

6.根據權利要求3所述的一種背包式多媒體拍攝設備，其特征在于，所述防雨組件包括連接于所述攝像機(5)頂端位置的擋雨板(18)、以及分布于所述收納盒(2)底板上的若干組排水孔(19)。

技術總結
本技術公開了一種背包式多媒體拍攝設備，涉及拍攝設備技術領域，包括背包，所述背包的一側固定連接有收納盒，所述收納盒的內部設置有支板，所述支板的表面轉動連接有支撐軸，所述支撐軸上固定連接有攝像機。本技術通過反向驅動組件可以控制攝像機向上移出或向下移入收納盒的內部，通過旋轉調節組件可以控制攝像機的傾斜角度，使用者控制攝像機移出收納盒并根據需要調整好攝像機的傾斜角度將背包背在身后，就可以方便的使用攝像機進行戶外移動拍攝，行走的過程中不再需要使用者手持拍攝設備，滿足戶外拍攝需要的同時使得拍攝的過程更加省力便捷，同時在行走移動的過程中可以有效避免攝像機從手中脫落下來而摔壞。

技術研發人員：李麗,許先果,陽熠,柴中奎,夏維,劉寶欣,曹冰琪,張夢蝶
受保護的技術使用者：普梵科技河北有限公司
技術研發日：20240607
技術公布日：2025/4/28
