本發明涉及建筑施工安全防護，具體為一種建筑施工檢測安全防護裝置。

背景技術：

1、建筑施工是指工程建設實施階段的生產活動，是各類建筑物的建造過程，也可以說是把設計圖紙上的各種線條，在指定的地點，變成實物的過程，現有建筑施工場地中需要在周邊安裝防護擋板來進行隔離，既能夠保護施工場地也保護了外部的人員，但是現有防護擋板在使用時不具備降塵的功能，當建筑在施工時會產生大量的塵灰，塵灰易飛揚到建筑工地的外部造成環境的污染，同時還不具備監控功能，現已有專利文件對此進行了改進。

2、如中國專利cn216157233u，一種多功能建筑施工用安全防護裝置，包括固定柱和底座，固定柱的兩側皆設有連接槽，且固定柱背部的下方設有安裝槽，底座的頂部固定安裝有防護板，且防護板的兩側皆固定安裝有連接板，防護板的正面設有多組加強槽。該實用新型設置有全景攝像頭與照明燈配合，可以裝置安裝時的內外部進行實時監控，便于工作人員在建筑工地內建材丟失時進行視頻調閱，通過照明燈可以對在夜間對裝置的外部進行照明，提高了裝置的實用性，降低了局限性，設置有檢測光柵可以在人員翻越時進行檢測，從而便于后臺的工作人員第一時間知曉，增加了裝置的安全性，提高了實用性，使安全防護裝置更加便于使用，擴大了適用范圍。

3、上述文件中的設備雖然能夠進行水霧的噴灑來進行降塵，同時還具有監控功能，但是其在實際的使用中還是具有明顯的缺陷，如：

4、該設備將監控設備以及噴頭等易損壞部件全部安裝于支撐柱以及防護的表面，若這些部件一直處于運行狀態還能夠具有一定的警示作用，不會輕易被觸碰，但是在停止使用以及在后續的運輸時非常容易遭到磕碰并損壞，從而導致部件無法正常使用，降低了整體的使用壽命，且維護成本大，同時一般防護裝置圍成一體后，內部完全封閉，這也就導致了施工場地內無法較好的進行通風，無法營造較好的施工環境；

5、因此現在設計方便運輸防止磕碰的一種建筑施工檢測安全防護裝置來解決此類缺陷。

技術實現思路

1、針對現有技術的不足，本發明提供了一種建筑施工檢測安全防護裝置，解決了現有防護裝置表面的部件容易受到損壞的問題。

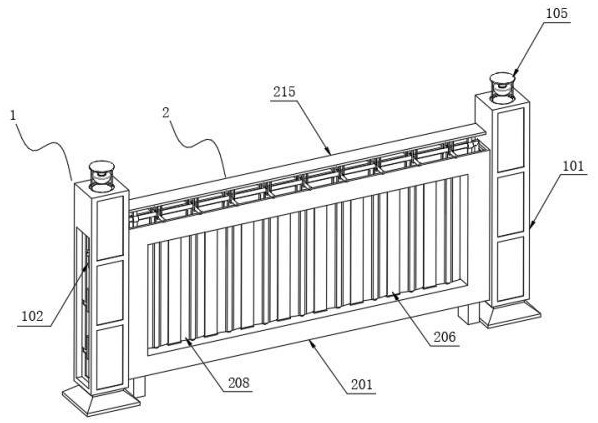

2、為實現以上目的，本發明通過以下技術方案予以實現：一種建筑施工檢測安全防護裝置，包括立柱支撐機構，所述立柱支撐機構包括兩個支撐豎框，且兩個支撐豎框左右相對設置，兩個所述支撐豎框之間安裝有降塵防護機構。

3、優選的，所述支撐豎框的兩側均開設有相互貫通的側邊插口，所述支撐豎框的頂部開設有環形頂槽，所述支撐豎框頂部的兩側均通過開設開口滑動安裝有豎向導桿，兩個所述豎向導桿的頂端之間固定連接有與環形頂槽相配合使用的密封圓板，所述密封圓板的底部通過固定塊固定連接有監控設備，兩個所述豎向導桿的底端之間且位于支撐豎框的內側固定連接有矩形底座。

4、優選的，所述矩形底座的前部與后部均開設有齒牙槽，所述矩形底座底部的兩側均開設有斜面槽，所述支撐豎框內腔前部與后部的兩側均通過固定塊固定連接有橫向導桿，同側兩個所述橫向導桿的表面之間滑動安裝有與斜面槽相配合使用的弧形齒牙板，所述橫向導桿的表面套設有彈簧，兩個所述弧形齒牙板相對一側的下部均設置有弧形導塊。

5、優選的，所述支撐豎框的后部開設有第一矩槽，所述第一矩槽的內側滑動安裝有把手滑塊，所述把手滑塊的表面通過固定塊固定連接有弧形插板。

6、優選的，所述降塵防護機構包括防護擋板，且位于防護擋板位于兩個支撐豎框的內側之間，所述防護擋板的兩側均固定連接有與斜面槽相配合使用的側邊插座，所述側邊插座后部的上側與下側均通過固定塊固定連接有與弧形插板相配合使用的定位插環，且弧形插板位于定位插環的內側。

7、優選的，所述防護擋板的表面開設有貫穿至后部的方型透風口，所述防護擋板的內部開設有回型收納槽，所述方型透風口內腔的頂部與底部之間通過固定塊固定連接有支撐鋼板，且支撐鋼板設置有若干個，所述方型透風口內腔的頂部且位于相鄰兩個支撐鋼板之間通過軸承件轉動連接有轉動桿，所述轉動桿的表面固定連接有與支撐鋼板相配合使用的隔離擋板，所述轉動桿的底端貫穿方型透風口并延伸至回型收納槽的內側，所述轉動桿延伸至回型收納槽內部的一端通過軸承件與回型收納槽內腔的底部轉動連接。

8、優選的，所述回型收納槽內腔兩側之間的下部通過軸承件轉動連接有蝸桿，所述轉動桿的表面且位于回型收納槽的內側固定連接有與蝸桿相嚙合的蝸輪，所述蝸桿表面的兩側均固定連接有齒輪筒。

9、優選的，所述回型收納槽內腔兩側的上部與下部均通過固定塊固定連接有導滑筒，兩側所述導滑筒的內側之間滑動安裝有u型導管，所述u型導管表面兩側的下部均通過開設開口固定連接有螺紋水管，所述防護擋板的頂部開設有與回型收納槽相連通的條形升降槽，所述u型導管的頂部通過固定塊固定連接有與條形升降槽相配合使用的密封條板。

10、優選的，所述密封條板底部的前側與后側均通過固定塊固定連接有翻轉框，且翻轉框設置有若干個，所述翻轉框的內側通過轉動件轉動連接有霧化噴管，且霧化噴管與u型導管之間連通有導水管，所述回型收納槽內腔前部與后部的上側均固定連接有與霧化噴管相配合使用的容納抵框。

11、優選的，所述u型導管底部的兩側均通過固定板固定連接有與齒輪筒相嚙合的豎向齒板，所述回型收納槽內腔底部的兩側均通過固定塊固定連接有電動伸縮桿，且電動伸縮桿的頂端通過固定板與電動伸縮桿固定連接，所述回型收納槽后部的兩側均開設有第二矩槽，所述第二矩槽的內側滑動安裝有豎封板，所述豎封板通過固定塊與u型導管固定連接。

12、本發明提供了一種建筑施工檢測安全防護裝置。與現有的技術相比具備以下有益效果：

13、（1）、該建筑施工檢測安全防護裝置，通過將立柱支撐機構和降塵防護機構進行組合式的使用，這兩個機構的設置首先能夠方便防護擋板與兩個支撐豎框之間的安裝與拆卸，達到了運輸便利的效果，并且利用立柱支撐機構與降塵防護機構內部結構的相互聯動，能夠在拆卸完成后監控設備以及霧化噴管和螺紋水管這些易損壞部件能夠收納進行防護，提高了運輸以及日常使用的安全性，而在安裝時能夠將這些部件展開進行使用，提高了設備整體的實用性與功能性，滿足于當前的使用。

14、（2）、該建筑施工檢測安全防護裝置，通過在防護擋板的表面以及內部分別開設有方型透風口和回型收納槽，并在其內部設置有u型導管和霧化噴管，搭配側邊插座來進行使用，這些結構的設置能夠在不需要噴霧降塵時，將霧化噴管收納至回型收納槽的內側進行保護，同時將若干個隔離擋板旋轉為縱向狀態打開方型透風口，從而能夠提高施工場地內的通風量，而需要降塵時啟動電動伸縮桿將霧化噴管升起并翻轉隔離擋板將方型透風口封閉，同時將螺紋水管露出方便工作人員進行水管的連接，而封閉后的方型透風口搭配霧化噴管的噴霧能夠有效避免灰塵向外擴散，整個過程不需要工作人員進行繁瑣的操作，使用便捷高效。

15、（3）、該建筑施工檢測安全防護裝置，通過在支撐豎框的內部利用豎向導桿安裝有矩形底座和監控設備，并在矩形底座的兩側以及底部分別設置有齒牙槽和斜面槽，搭配弧形齒牙板來進行使用，這些結構的設置能夠在側邊插座與支撐豎框對接時，先擠壓弧形齒牙板對齒牙槽解鎖然后將監控設備上頂露出進行監控，在側邊插座與支撐豎框分離后能夠讓矩形底座利用自重下降使監控設備被收納，同時弧形齒牙板能夠自動與齒牙槽進行卡合，形成矩形底座并只能夠下降無法上升的鎖定狀態，保證了后續在運輸時對監控設備的保護，降低了設備整體的損壞率。
