本發明涉及澆筑模板壓裝結構，具體是一種干式變壓器高壓澆筑模板壓裝結構。

背景技術：

1、干式變壓器的線圈外通常包裹有環氧樹脂，其目的是為了提供絕緣性能、散熱性能與防潮防腐蝕等保護，如公開號為cn217361357u的中國專利提出了變壓器線圈環氧樹脂澆筑模具，展示了一種傳統干式變壓器線圈環氧樹脂的澆筑工藝，現根據實際變壓器大小定制內模具與外模具，并通過壓裝結構將外模具封口，然后將材料澆筑到內模具與外模具之間的空隙，從而完成干式變壓器線圈環氧樹脂的澆筑。

2、現有的澆筑模板壓裝結構，常用于干式變壓器線圈環氧樹脂的澆筑中，其中如中國授權專利一種干式變壓器高壓澆筑模板壓裝結構(申請?zhí)枺篶n202322707717.7)，公開了一種干式變壓器高壓澆筑模板壓裝結構，包括夾板、第一壓條、第二壓條和壓緊螺栓，在需要將外模進行壓裝時，將夾具置于接線柱模板一側，通過轉動壓緊螺栓帶動第一壓條移動，使得第一壓條與第二壓條將外模與接線柱模板牢牢固定住，從而完成澆筑模具的壓裝。

3、現有技術中，雖然通過設置第一壓條、第二壓條和壓緊螺栓能夠完成對干式變壓器高壓澆筑模板的緊固，使所述模板不需要在模板上鉆孔即可完成壓裝，但是在實際操作中，工作人員容易轉動較多圈數的壓緊螺栓，造成第二壓條對外模和接線柱模板的過度加壓，使得外模向靠近壓緊螺栓的方向凹陷，導致外模與接線柱模板之間產生空隙，從而對澆筑效果產生影響，此外，過度擠壓還容易造成外模與線柱模板的變形，從而增加澆筑模板的更換頻率，造成經濟損失的問題；因此，針對上述問題提出一種干式變壓器高壓澆筑模板壓裝結構。

技術實現思路

1、為了彌補現有技術的不足，解決在實際操作中，工作人員容易轉動較多圈數的壓緊螺栓，造成第二壓條對外模和接線柱模板的過度加壓，使得外模向靠近壓緊螺栓的方向凹陷，導致外模與接線柱模板之間產生空隙，從而對澆筑效果產生影響，此外，過度擠壓還容易造成外模與線柱模板的變形，從而增加澆筑模板的更換頻率，造成經濟損失的問題，本發明提出一種干式變壓器高壓澆筑模板壓裝結構。

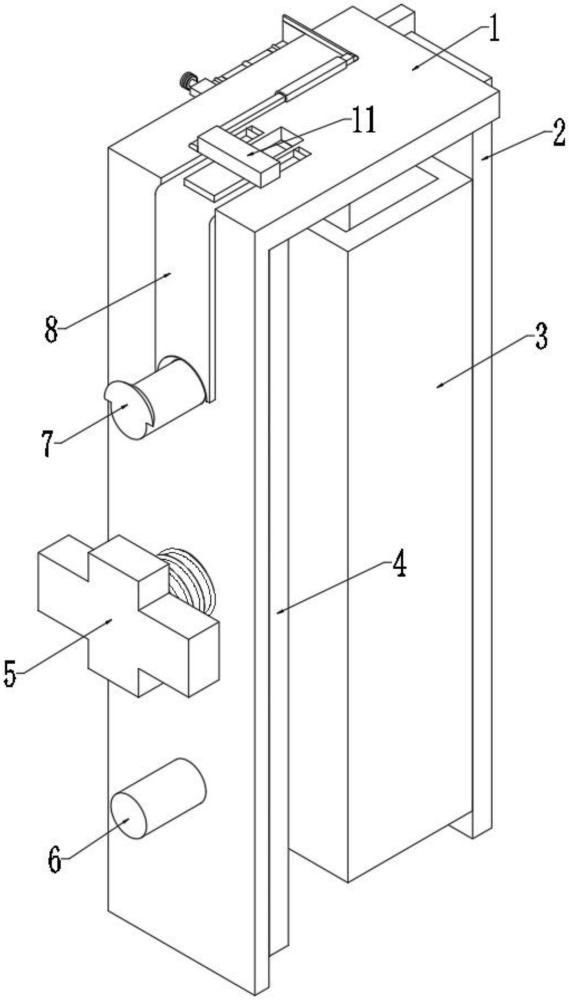

2、本發明解決其技術問題所采用的技術方案是：本發明所述的一種干式變壓器高壓澆筑模板壓裝結構，包括夾具；所述夾具的底端固定安裝有第一壓條，所述第一壓條的一側設置有接線柱模板，所述接線柱模板遠離第一壓條的一側滑動安裝有第二壓條，所述第二壓條遠離接線柱模板的一側軸承連接有壓緊螺栓，所述壓緊螺栓螺紋安裝于夾具的一側，所述第二壓條的一側設置有防止壓裝結構過度擠壓的抵接組件；

3、所述抵接組件包括設置于第二壓條一側的導向桿，所述導向桿關于壓緊螺栓對稱設置有兩個，所述導向桿的一端皆穿過夾具并延伸至夾具的一側，其中一個所述導向桿的一端固定安裝有抬升塊，所述抬升塊的頂端抵接有抬升板，所述抬升板的頂端固定安裝有一對抬升條，所述抬升條遠離抬升板一端的頂端皆固定安裝有抵接塊，所述抵接塊的頂端皆滑動安裝有底端滑塊，所述底端滑塊的一側設置有驅動組件，所述底端滑塊固定安裝于第二壓條的頂端，所述抵接塊的一側皆抵接于抵接槽的內壁，所述抵接槽皆開設于底端滑塊的底端；能夠提高壓裝結構對外模開口與接線柱模板的擠壓效果，從而提高干式變壓器線圈外環氧樹脂的澆筑效果，并延長外模與接線柱模板的使用壽命。

4、優選的，所述抬升塊的頂端設置為圓臺狀，所述抬升板的底端設置有與抬升塊圓臺狀相吻合的凹槽；能夠在抬升塊與抬升板抵接時，使得抬升塊通過圓臺狀的斜面，將水平的推力分解出一個垂直的推力，從而帶動抬升板向上移動，此外通過抬升板底端設置相吻合的凹槽，能夠使得抬升塊推動抬升板移動的過程更加平滑穩定。

5、優選的，所述抵接槽兩側之間的距離大于抵接塊兩側之間的距離；能夠在抵接組件進行復位時，使得底端滑塊可以在抵接塊向下移動前先移動一段距離。

6、優選的，所述抵接塊的一側設置為傾斜部，所述抵接塊的另一側設置為平直部；能夠進一步延長底端滑塊在抵接塊下降前的移動距離，從而降低發生運動干擾的風險。

7、優選的，所述驅動組件包括設置于底端滑塊一側的連接條，所述連接條的外壁滑動安裝有導向槽，所述導向槽固定安裝于夾具的頂端，所述連接條的一端固定安裝有限制塊，所述限制塊的一側設置有檢測組件，所述限制塊的底端設置有固定組件，所述限制塊通過固定組件與檢測組件連接；能夠在對外模開口壓裝前，通過限制塊抵接于固定塊的頂端，從而對檢測組件進行固定。

8、優選的，所述檢測組件包括設置于限制塊一側的檢測滑塊，所述檢測滑塊的一端穿過夾具并延伸至夾具的一側，所述檢測滑塊延伸至夾具一側的一端固定安裝有檢測滑桿，所述檢測滑塊滑動安裝于檢測滑槽的內壁，所述檢測滑槽開設于夾具的一側；能夠在外模開口的一側附著有灰塵結塊、樹脂凝塊等異物時，或接線柱模板發生變形使得外模開口一側凸起時，異物或凸起會阻礙檢測滑桿移動，從而使得檢測滑桿停留于第二壓條與外模開口之間，從而阻礙第二壓條的移動，此時工作人員可以對外模開口與接線柱模板進行檢測與維護。

9、優選的，所述檢測滑塊與檢測滑槽均設置為矩形；能夠避免當檢測滑桿與異物抵接時，容易導致檢測滑塊發生偏轉，從而對后續檢測組件運作造成影響的問題，提高了檢測組件的穩定性與可靠性。

10、優選的，所述固定組件包括連接板，所述抵接塊轉動安裝于夾具的一側，所述連接板的內壁固定安裝有第一轉軸，所述第一轉軸的一端轉動安裝于夾具的一側，所述第一轉軸的兩端皆轉動安裝有固定塊，所述固定塊的一端皆固定安裝有第二轉軸，所述固定塊的底端皆轉動安裝有限位塊，所述限位塊皆固定安裝于連接板的一側；能夠?qū)潭▔K的轉動方向進行限制，并在檢測組件復位時，避免固定塊阻礙檢測滑塊移動。

11、優選的，所述檢測滑槽頂端到固定塊頂端之間的距離大于檢測滑塊頂端到底端之間的距離；能夠使檢測滑塊向上移動足夠的距離，使得固定塊轉動復位，避免了當工作人員拉動檢測滑塊復位時，檢測滑塊阻礙固定塊轉動復位的問題。

12、優選的，所述檢測滑桿的底端固定安裝有刮片，所述檢測滑塊的一端固定安裝有配重塊；能夠通過刮片與配重塊相配合對異物進行分離，提高了壓裝結構的適用性。

13、本發明的有益之處在于：

14、1.本發明通過設置抵接組件，在對澆筑模板的外模進行壓裝時，使得第二壓條通過導向桿、抬升塊、抬升板和抬升條帶動抵接塊向遠離夾具的方向移動，同時第二壓條通過底端滑塊帶動抵接槽移動抵接塊的一側，使得抵接塊的平直部與抵接槽的一側抵接，從而阻礙底端滑塊移動，進而使第二壓條無法進一步增大對外模開口與接線柱模板的加壓力度，避免了在實際操作中，工作人員容易轉動較多圈數的壓緊螺栓，造成第二壓條對外模和接線柱模板的過度加壓，使得外模向靠近壓緊螺栓的方向凹陷，導致外模與接線柱模板之間產生空隙，從而對澆筑效果產生影響，此外，過度擠壓還容易造成外模與線柱模板的變形，從而增加澆筑模板的更換頻率，造成經濟損失的問題，提高了壓裝結構對外模開口與接線柱模板的擠壓效果，從而提高了干式變壓器線圈外環氧樹脂的澆筑效果，并延長了外模與接線柱模板的使用壽命；

15、2.本發明通過驅動組件、固定組件和檢測組件相配合，在對外模開口壓裝前，通過驅動組件與固定組件相配合，對檢測組件進行固定，避免檢測組件在重力作用下提前運作，并在外模開口壓裝時，驅動組件帶動限制塊移動至固定組件的一側，使得固定組件停止對檢測組件的固定作用，此時檢測滑塊受重力作用帶動檢測滑桿移動，當外模開口的一側附著有灰塵結塊、樹脂凝塊等異物時，或接線柱模板發生變形使得外模開口一側凸起時，異物或凸起會阻礙檢測滑桿移動，從而使得檢測滑桿停留于第二壓條與外模開口之間，從而阻礙第二壓條的移動，此時工作人員可以對外模開口與接線柱模板進行檢測與維護。
