本發明涉及一種揚聲器，特別是涉及一種多功能防水揚聲器，屬于揚聲器。

背景技術：

1、揚聲器是一種把電信號轉變為聲信號的換能器件，揚聲器的性能優劣對音質的影響很大，揚聲器的種類很多，按其換能原理可分為電動式、靜電式、電磁式、壓電式等幾種，后兩種多用于農村有線廣播網中；按頻率范圍可分為低頻揚聲器、中頻揚聲器、高頻揚聲器。

2、而現有的揚聲器，在實際使用時，防水效果較差，不能便于對進入到殼體內的水分進行吸收，且在實際使用時，不能便于將揚聲器從殼體中移出進行維修。

技術實現思路

1、本發明的主要目的是為了解決不能便于對進入到殼體內的水分進行吸收且不能便于將揚聲器從殼體中移出進行維修的問題，而提供一種多功能防水揚聲器。

2、本發明的目的可以通過采用如下技術方案達到：

3、一種多功能防水揚聲器，包括底板以及安裝在所述底板兩側的底板支撐柱，所述底板支撐柱的一端與上支撐框的一側連接，所述上支撐框的底部安裝有第一連接柱，所述第一連接柱的一端安裝有下支撐框，所述上支撐框和所述下支撐框均與揚聲器組件連接，所述上支撐框和所述下支撐框均與外殼的外壁連接，所述外殼的頂部設置有殼蓋，所述殼蓋的底部安裝有多個頂柱，所述頂柱的一端與揚聲器本體的頂部連接，所述外殼上開設有多個出聲孔，所述吸水組件包括吸水海綿、支撐板、底柱和升降組件，所述底板上安裝有升降組件，所述外殼的內部設置有吸水海綿，所述吸水海綿的底部安裝有支撐板，所述支撐板的底部通過底柱連接另一個支撐板，所述支撐板的一端與升降組件連接，所述升降組件包括電機、連接框支撐柱、電機連接框、第一齒條、第一齒輪、第一轉桿和第一側柱，所述下支撐框上安裝有連接框支撐柱，所述連接框支撐柱的一端安裝有電機連接框，所述電機連接框上安裝有電機，所述電機的輸出端安裝有第一轉桿，所述第一轉桿上安裝有第一齒輪，所述支撐板的一端安裝有第一側柱，所述第一側柱的一端安裝有與所述第一齒輪嚙合連接的第一齒條。

4、優選的，所述支撐板的一端安裝有移動桿，所述移動桿的一端安裝有導向環，所述底板上安裝有導向桿，所述導向環上開設有與所述導向桿相互配合的導向孔。

5、優選的，所述下支撐框上安裝有側板支撐柱多個，所述側板支撐柱的一端安裝有側板，所述側板上轉動安裝有擠壓輪，所述擠壓輪的一端安裝有第二齒輪，所述第一轉桿上安裝有第二皮帶輪，所述擠壓輪上安裝有第一皮帶輪，所述第一皮帶輪通過皮帶連接所述第二皮帶輪。

6、優選的，所述外殼上安裝有多個第二連接柱，所述第二連接柱的一端與擋水板連接。

7、優選的，所述殼蓋的頂部安裝有聯動柱，所述聯動柱的一端安裝有第二齒條，所述底板上安裝有連接盤支撐柱，所述連接盤支撐柱上安裝有連接盤，所述連接盤上轉動安裝有第二轉桿，所述第二轉桿上安裝有與所述第二齒條嚙合連接的第三齒輪，所述第三齒輪與所述第一齒輪嚙合連接。

8、優選的，所述下支撐框上安裝有第二側柱，所述第二側柱的一端安裝有托板，所述托板上安裝有移動柱，所述殼蓋上安裝有托柱，所述托柱的一端安裝有移動環，所述移動環上開設有與所述移動柱相互配合的限位孔。

9、本發明的有益技術效果：

10、1、按照本發明的多功能防水揚聲器，通過設置吸水海綿，能夠便于對外殼中的水進行吸收，能夠使進入到外殼中的水不易對揚聲器本體造成傷害，進而能夠提高揚聲器的防水性。

11、2、通過設置電機，電機啟動帶動第一轉桿轉動，第一轉桿轉動時帶動第一齒輪轉動，第一齒輪轉動時帶動第三齒輪轉動，第三齒輪轉動時帶動第二齒條移動，進而能夠便于帶動殼蓋移動，能夠將揚聲器本體從外殼中移出，能夠便于對揚聲器本體進行維修，通過設置連接框支撐柱和電機連接框，能夠對電機進行支撐，通過設置連接盤支撐柱和連接盤，能夠對第二轉桿進行支撐。

技術特征：

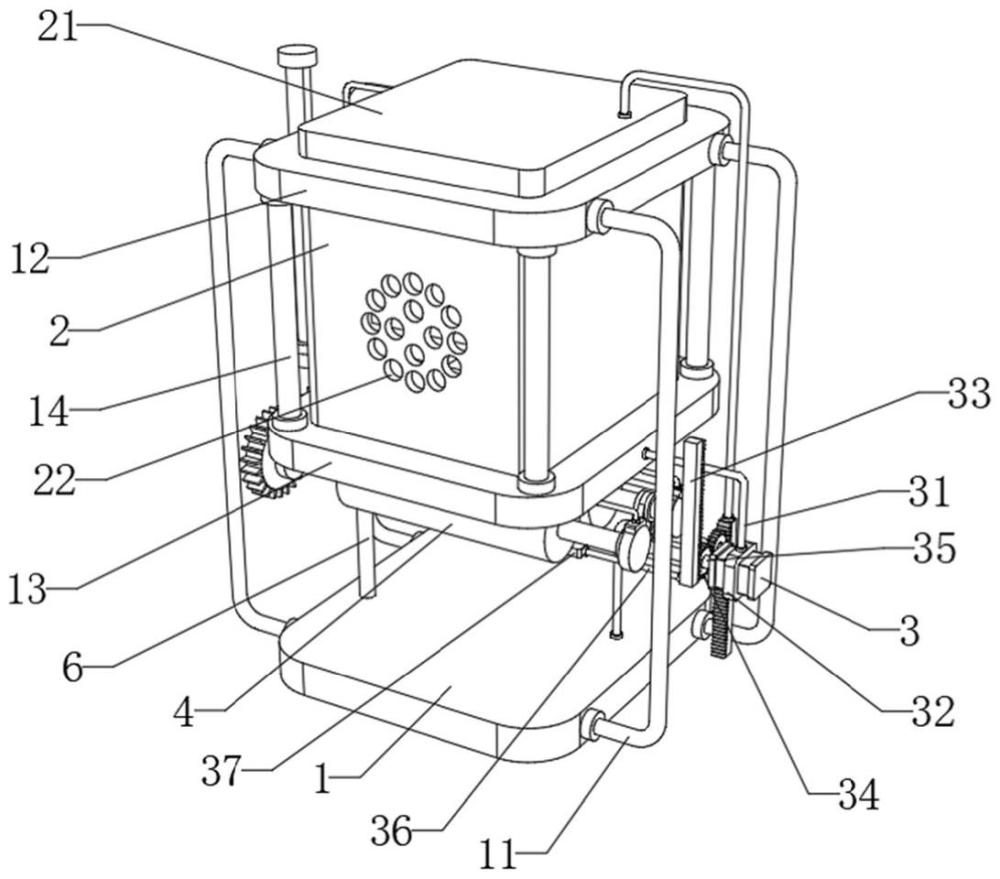

1.一種多功能防水揚聲器，其特征在于，包括底板(1)以及安裝在所述底板(1)兩側的底板支撐柱(11)，所述底板支撐柱(11)的一端與上支撐框(12)的一側連接，所述上支撐框(12)的底部安裝有第一連接柱(14)，所述第一連接柱(14)的一端安裝有下支撐框(13)，所述上支撐框(12)和所述下支撐框(13)均與揚聲器組件連接，所述上支撐框(12)和所述下支撐框(13)均與外殼(2)的外壁連接，所述外殼(2)的頂部設置有殼蓋(21)，所述殼蓋(21)的底部安裝有多個頂柱(24)，所述頂柱(24)的一端與揚聲器本體(23)的頂部連接，所述外殼(2)上開設有多個出聲孔(22)，所述吸水組件包括吸水海綿(39)、支撐板(37)、底柱(38)和升降組件，所述底板(1)上安裝有升降組件，所述外殼(2)的內部設置有吸水海綿(39)，所述吸水海綿(39)的底部安裝有支撐板(37)，所述支撐板(37)的底部通過底柱(38)連接另一個支撐板(37)，所述支撐板(37)的一端與升降組件連接，所述升降組件包括電機(3)、連接框支撐柱(31)、電機連接框(32)、第一齒條(33)、第一齒輪(34)、第一轉桿(35)和第一側柱(36)，所述下支撐框(13)上安裝有連接框支撐柱(31)，所述連接框支撐柱(31)的一端安裝有電機連接框(32)，所述電機連接框(32)上安裝有電機(3)，所述電機(3)的輸出端安裝有第一轉桿(35)，所述第一轉桿(35)上安裝有第一齒輪(34)，所述支撐板(37)的一端安裝有第一側柱(36)，所述第一側柱(36)的一端安裝有與所述第一齒輪(34)嚙合連接的第一齒條(33)。

2.根據權利要求1所述的一種多功能防水揚聲器，其特征在于，所述支撐板(37)的一端安裝有移動桿(62)，所述移動桿(62)的一端安裝有導向環(61)，所述底板(1)上安裝有導向桿(6)，所述導向環(61)上開設有與所述導向桿(6)相互配合的導向孔。

3.根據權利要求2所述的一種多功能防水揚聲器，其特征在于，所述下支撐框(13)上安裝有側板支撐柱(42)多個，所述側板支撐柱(42)的一端安裝有側板(41)，所述側板(41)上轉動安裝有擠壓輪(4)，所述擠壓輪(4)的一端安裝有第二齒輪(43)，所述第一轉桿(35)上安裝有第二皮帶輪(45)，所述擠壓輪(4)上安裝有第一皮帶輪(44)，所述第一皮帶輪(44)通過皮帶(46)連接所述第二皮帶輪(45)。

4.根據權利要求3所述的一種多功能防水揚聲器，其特征在于，所述外殼(2)上安裝有多個第二連接柱(71)，所述第二連接柱(71)的一端與擋水板(7)連接。

5.根據權利要求4所述的一種多功能防水揚聲器，其特征在于，所述殼蓋(21)的頂部安裝有聯動柱(55)，所述聯動柱(55)的一端安裝有第二齒條(51)，所述底板(1)上安裝有連接盤支撐柱(54)，所述連接盤支撐柱(54)上安裝有連接盤(52)，所述連接盤(52)上轉動安裝有第二轉桿(53)，所述第二轉桿(53)上安裝有與所述第二齒條(51)嚙合連接的第三齒輪(5)，所述第三齒輪(5)與所述第一齒輪(34)嚙合連接。

6.根據權利要求5所述的一種多功能防水揚聲器，其特征在于，所述下支撐框(13)上安裝有第二側柱(82)，所述第二側柱(82)的一端安裝有托板(83)，所述托板(83)上安裝有移動柱(8)，所述殼蓋(21)上安裝有托柱(84)，所述托柱(84)的一端安裝有移動環(81)，所述移動環(81)上開設有與所述移動柱(8)相互配合的限位孔。

技術總結
本發明公開了一種多功能防水揚聲器，屬于揚聲器技術領域，包括底板以及安裝在底板兩側的底板支撐柱，底板支撐柱的一端與上支撐框的一側連接，上支撐框的底部安裝有第一連接柱，第一連接柱的一端安裝有下支撐框，上支撐框和下支撐框均與揚聲器組件連接，上支撐框和下支撐框均與外殼的外壁連接，外殼的頂部設置有殼蓋，殼蓋的底部安裝有多個頂柱，頂柱的一端與揚聲器本體的頂部連接。本發明通過設置吸水海綿，能夠便于對外殼中的水進行吸收，能夠使進入到外殼中的水不易對揚聲器本體造成傷害，進而能夠提高揚聲器的防水性，通過設置電機，電機啟動帶動第一轉桿轉動，第一轉桿轉動時帶動第一齒輪轉動，第一齒輪轉動時帶動第三齒輪轉動。

技術研發人員：沈一偉
受保護的技術使用者：廈門冠音泰科技有限公司
技術研發日：
技術公布日：2025/4/24
