：本發(fā)明涉及生物醫(yī)藥領(lǐng)域，尤其涉及一種具有抗氧化和抗鐵死亡功能的納米粒及其制備與應(yīng)用。

背景技術(shù)

0、
背景技術(shù)：

1、腎結(jié)石因?yàn)槠浠疾÷屎蛷?fù)發(fā)率居高不下而成為泌尿系統(tǒng)最常見(jiàn)的疾病之一。腎結(jié)石患者面臨著疼痛、腎臟功能喪失甚至膿毒血癥的風(fēng)險(xiǎn)。目前臨床上仍沒(méi)有藥物可以有效預(yù)防腎結(jié)石的復(fù)發(fā)。最近多項(xiàng)研究表明，鐵死亡，一種由游離鐵過(guò)載和細(xì)胞內(nèi)脂質(zhì)活性氧(ros)的大量累積引起的新型細(xì)胞死亡方式，與腎結(jié)石發(fā)生密切相關(guān)。腎結(jié)石的幾個(gè)顯著且已明確的特征，如腎小管上皮細(xì)胞脂質(zhì)活性氧(ros)的異常堆積、谷胱甘肽(gsh)水平降低以及谷胱甘肽過(guò)氧化物酶4(gpx4)失活，都與鐵死亡的特征相吻合。鐵死亡不僅是腎結(jié)石發(fā)展和進(jìn)展的結(jié)果，也是其主要的致病因素，靶向調(diào)控腎臟內(nèi)微環(huán)境的鐵死亡狀態(tài)也許是未來(lái)防治結(jié)石的有效策略。

技術(shù)實(shí)現(xiàn)思路

0、
技術(shù)實(shí)現(xiàn)要素：

1、(一)解決的技術(shù)問(wèn)題

2、本發(fā)明針對(duì)目前無(wú)藥物可以有效預(yù)防腎結(jié)石復(fù)發(fā)的問(wèn)題，提出具有抗氧化和抗鐵死亡功能的納米粒及其制備與應(yīng)用。該納米粒可以有效抑制由高草酸引起的鐵死亡和氧化應(yīng)激，減少結(jié)石形成，提高腎結(jié)石的治療效果。

3、(二)技術(shù)方案

4、為解決上述技術(shù)問(wèn)題，本發(fā)明采用如下技術(shù)方案：

5、一種具有抗氧化和抗鐵死亡功能的納米粒，所述納米粒為抗氧化劑與鐵死亡調(diào)節(jié)劑ce-cds@cel，所述ce-cds@cel為通過(guò)非共價(jià)結(jié)合負(fù)載了小分子化合物雷公藤紅素cel的ce-cds，所述ce-cds為基于微波合成的含鈰元素的碳點(diǎn),英文名稱(chēng)為ceruim-gshcds，簡(jiǎn)寫(xiě)為ce-cds。

6、所述ce-cds@cel的制備方法包括以下步驟：

7、s1，將檸檬酸、谷胱甘肽gsh和一定量的硝酸鈰溶于超純水中，放入微波爐中加熱4min，隨后加入10ml超純水分散混合物，10000rpm離心10min，去除大顆粒沉淀物，冷凍干燥后獲得ce-cds；

8、s2，將雷公藤紅素cel溶解于無(wú)水乙醇中得到雷公藤紅素乙醇溶液，將ce-cds分散在超純水中并加入雷公藤紅素乙醇溶液，充分混合后旋蒸以除去無(wú)水乙醇，低速離心去除沉淀后得到ce-cds@cel，并在4℃下儲(chǔ)存。

9、優(yōu)選地，所述檸檬酸、谷胱甘肽gsh、硝酸鈰和雷公藤紅素cel的質(zhì)量比為20-30：5-10：0.1-5：0.1-1。

10、優(yōu)選地，所述檸檬酸、谷胱甘肽gsh、硝酸鈰和雷公藤紅素cel優(yōu)選質(zhì)量比為27:8:0.7:1。

11、優(yōu)選地，所述的納米粒ce-cds@cel在制備腎結(jié)石治療藥物中的應(yīng)用。

12、優(yōu)選地，所述腎結(jié)石為草酸鈣結(jié)石。

13、本發(fā)明還提供一種納米載體，所述納米載體為基于微波合成的含鈰元素的碳點(diǎn)ce-cds，所述ce-cds的組成成分為檸檬酸、谷胱甘肽gsh和氧化鈰。

14、(三)有益效果

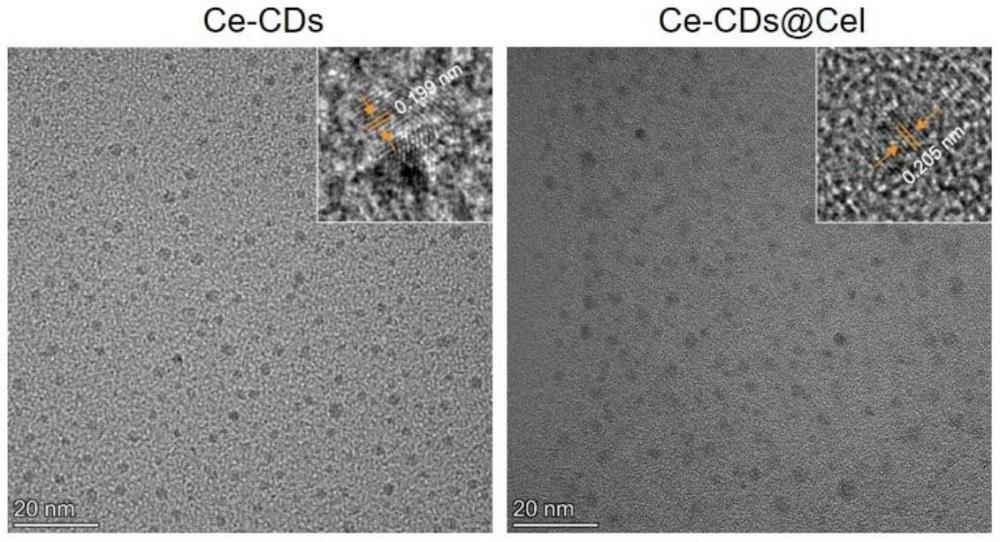

15、本申請(qǐng)?zhí)岢龅木哂锌寡趸涂硅F死亡功能的納米粒，基于微波合成的含鈰元素的ceruim-gshcds，并通過(guò)共價(jià)結(jié)合負(fù)載了小分子化合物雷公藤紅素cel，不僅可以有效降低雷公藤紅素的毒性，有效提高其在腎結(jié)石治療中的效果，且其尺寸約為3nm，呈均勻的球形，分散性良好，晶格清晰，制備方法簡(jiǎn)單，能有效抑制由高草酸引起的鐵死亡和氧化應(yīng)激，減少結(jié)石形成，提高草酸鈣結(jié)石的治療效果，適合大規(guī)模推廣應(yīng)用。

技術(shù)特征：

1.一種具有抗氧化和抗鐵死亡功能的納米粒，其特征在于，所述納米粒為抗氧化劑與鐵死亡調(diào)節(jié)劑ce-cds@cel，所述ce-cds@cel為通過(guò)非共價(jià)結(jié)合負(fù)載了小分子化合物雷公藤紅素cel的ce-cds，所述ce-cds為基于微波合成的含鈰元素的碳點(diǎn),英文名稱(chēng)為ceruim-gshcds，簡(jiǎn)寫(xiě)為ce-cds。

2.根據(jù)權(quán)利要求1所述的納米粒，其特征在于，所述ce-cds@cel的制備方法包括以下步驟：

3.根據(jù)權(quán)利要求2所述的ce-cds@cel的制備方法，其特征在于，所述檸檬酸、谷胱甘肽gsh、硝酸鈰和雷公藤紅素cel的質(zhì)量比為20-30：5-10：0.1-5：0.1-1。

4.根據(jù)權(quán)利要求3所述的ce-cds@cel的制備方法，其特征在于，所述檸檬酸、谷胱甘肽gsh、硝酸鈰和雷公藤紅素cel優(yōu)選質(zhì)量比為27:8:0.7:1。

5.權(quán)利要求1-4任一項(xiàng)所述的納米粒ce-cds@cel在制備腎結(jié)石治療藥物中的應(yīng)用。

6.根據(jù)權(quán)利要求5所述的應(yīng)用，其特征在于，所述腎結(jié)石為草酸鈣結(jié)石。

7.一種納米載體，其特征在于，所述納米載體為基于微波合成的含鈰元素的碳點(diǎn)ce-cds，所述ce-cds的組成成分為檸檬酸、谷胱甘肽gsh和氧化鈰。

技術(shù)總結(jié)
本發(fā)明提供了一種具有抗氧化和抗鐵死亡功能的納米粒及其制備與應(yīng)用。所述納米粒為基于微波合成的含鈰元素的碳點(diǎn)(Ceruim?GSHCDs，Ce?CDs)，并將小分子化合物雷公藤紅素(Cel)通過(guò)非共價(jià)結(jié)合負(fù)載于Ce?CDs，制備的一種高效的抗氧化劑與鐵死亡調(diào)節(jié)劑Ce?CDs@Cel。該納米粒的尺寸約為3nm，呈均勻的球形，分散性良好，晶格清晰。本發(fā)明制備的納米材料能有效抑制由高草酸引起的鐵死亡和氧化應(yīng)激，減少結(jié)石形成，提高草酸鈣結(jié)石的治療效果。

技術(shù)研發(fā)人員：江弘煬,譚松巍
受保護(hù)的技術(shù)使用者：華中科技大學(xué)同濟(jì)醫(yī)學(xué)院附屬同濟(jì)醫(yī)院
技術(shù)研發(fā)日：
技術(shù)公布日：2025/4/24
