本發明涉及一種無極性雙總線通信系統體系結構，特別涉及一種極性判斷并選擇的總線解碼功能。

背景技術：

1、雙總線是相對于其他總線系統來說，將信號線與供電線合二為一，實現了傳輸數據和提供電壓共用一個總線的技術。

2、在信號傳輸過程中通過改變信號的電平極性來實現數據的正確傳輸和提高通信系統的魯棒性，極性切換是基于差分信號傳輸技術的應用，廣泛用于長距離、高速、低功耗及噪聲環境下的通信系統中。

3、總線極性切換通常發生在差分信號系統，數據通過兩條總線進行傳輸。一般通信系統在使用時，需要用戶自己手動分辨正極性線和負極性線，以防止模塊正反插錯導致解碼出錯或者芯片損壞。在實際使用前就先進行總線極性判斷，在通信過程中若進行極性切換，則無法判斷總線極性，會造成通信中斷。

4、因此本發明設計雙總線通信系統體系結構，提出在通信過程中極性切換時進行極性判斷并重新選擇總線。這樣既提高了系統的安全性和可靠性，同時也解決了芯片無法判斷雙總線極性的問題。

技術實現思路

1、本發明的目的在于克服已有技術的不足，提出了一種無極性雙總線通信系統體系結構，解決解碼電路在通信過程中無法正反盲插識別解碼的問題。

2、本發明提出的這種雙總線通信系統體系結構，自帶極性判斷功能和解碼功能，且所述結構接入兩根總線：busa和busb。

3、所述結構，包括極性判斷部分和解碼部分。所述解碼部分連接busa總線和busb總線，并將兩根總線進行解碼，并將總線解碼輸出到極性判斷部分；極性判斷部分根據輸入的兩根解碼后的總線先產生極性判斷信號，之后再輸出解碼后的總線。

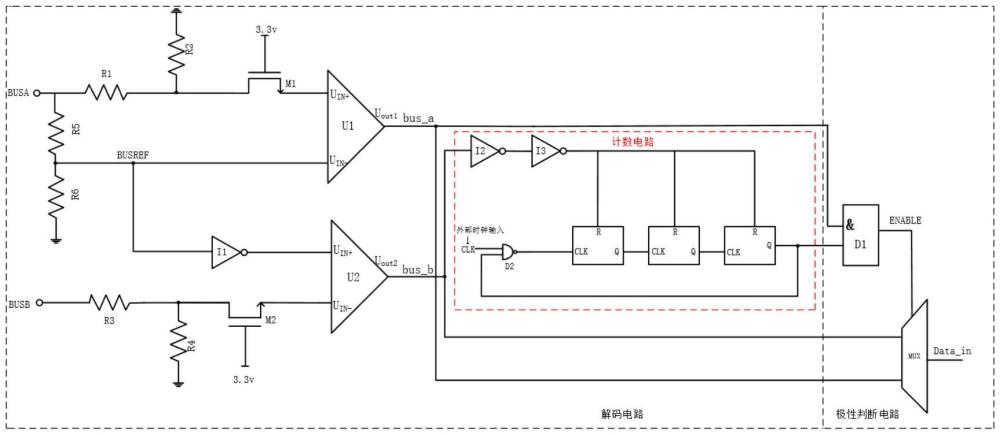

4、具體的，所述解碼部分包括分壓電阻(r1、r2、r3、r4、r5、r6)、兩個mos管(m1、m2)、一個反相器i1、電壓比較器(u1、u2)以及計數電路(一個與非門、三個rs觸發器)；

5、所述分壓電阻r1一端接總線busa，另一端連接分壓電阻r2；分壓電阻r2一端連接mos管m1的漏極，另一端接地；分壓電阻r3一端接總線busb,另一端連接分壓電阻r4；分壓電阻r4一端連接mos管m2的漏極，另一端接地；分壓電阻r5和r6阻值相等，分壓電阻r5一端接總線busa，另一端是比較器u1的負極，分壓電阻r6一端接比較器u1的負極，另一端接地；

6、所述反相器i1,輸入端連接r5一端，即busref端點，輸出端連接電壓比較器u2的正極輸入端；

7、所述mos管m1，漏極接r1和r2共同端，源極接比較器u1的正極，柵極接3.3v電壓；所述mos管m2，漏極接r3和r4共同端，源極接比較器u2的負極，柵極接3.3v電壓；

8、所述電壓比較器u1，正極輸入連接mos管m1的源極，負極輸入連接busref。比較器輸出電壓判斷結果信號為uout1,即bus_a線；

9、所述電壓比較器u2，正極連接反相器i1的輸出，負極輸入連接mos管m2的源極。比較器輸出電壓判斷結果信號為uout2,即bus_b線。

10、對于所述計數電路，包括兩個反相器(i2、i3)、一個與非門d2、三個rs觸發器。

11、所述反相器i2，輸入端連接電壓比較器u2的輸出bus_b,輸出連接反相器i3的輸入端；所述反相器i3的輸出端連接三個rs觸發器的reset端；

12、具體的，三個觸發器級聯形成一個計數器電路；同時，還需要接入一個外部時鐘輸入clk和一個與非門d2，與非門d2的一個輸入連接外部時鐘，另一個輸入連接最后一個觸發器的輸出，d2的輸出連接第一個觸發器的時鐘輸入端；通過最后一個觸發器，輸出極性判斷信號enable；

13、所述的極性判斷中的電路包括一個二輸入與門d1和一個二選一選擇器mux；

14、所述的二輸入與門d1一端連接bus_a線，一端連接第三個觸發器的輸出端；

15、所述二選一選擇器mux兩個輸入端分別連接bus_a線和bus_b線，選通控制信號為enable，mux最后輸出信號為data_in，即為確定極性后輸出的總線。

16、本申請實例提供的技術方案帶來的有益效果至少包括：該結構能夠在上電前和通信過程中切換極性后能夠自動判斷該隊哪根總線進行解碼，實現自適應極性判斷并選擇，實時解碼總線。

技術特征：

1.一種無極性雙總線通信系統體系結構，其特征在于，解碼模塊包括解碼部分和計數電路部分，所述解碼部分連接兩根總線busa和busb，并將兩根總線進行解碼；解碼部分還包含計數電路部分，用來控制極性判斷的時間；

2.根據權利要求1所述的一種無極性雙總線通信系統體系結構，其特征在于，極性判斷信號enable接入選擇器mux選擇端口，enable信號為高時，即當前解碼busa總線；enable信號為低時，即當前解碼busb總線。

技術總結
本發明涉及一種無極性雙總線通信系統體系結構，該結構自帶極性判斷和極性選擇。所述結構，包括極性判斷部分和解碼部分。所述解碼部分連接BUSA總線和BUSB總線，并將兩根總線進行解碼，同時，解碼部分還包含計數電路部分，用來控制極性判斷的時間；極性判斷部分根據輸入的兩根總線信號先產生極性判斷信號，之后輸出判斷極性后的解碼總線。在通信過程中的任意時刻進行總線極性切換也不會影響解碼判斷，即可以實現完全盲插效果，并且能夠完好通信。

技術研發人員：萬培元,郭瑞雪
受保護的技術使用者：北京工業大學
技術研發日：
技術公布日：2025/4/24
