本技術涉及水箱清潔，具體為一種不銹鋼水箱用清潔裝置。

背景技術：

1、不銹鋼水箱是繼玻璃鋼水箱之后新一代水箱產品，其產品采用sus304不銹鋼板精工模壓而成，造型美觀、經濟實用、主體經久不壞，不銹鋼水箱與其它水箱相比，具有外形美觀、重量輕、強度高、耐腐蝕、耐高溫、水質清潔，防滲，抗震，永不生青苔，水質無二次污染，安裝方便，無需維修，便于清洗等諸多優點。

2、不銹鋼水箱在長時間使用后需要進行清理，例如中國專利網公開的專利號為：202221873283.7，專利名稱為：一種具有殺菌清潔功能的不銹鋼水箱，包括支撐座、水箱和殺菌清潔裝置，所述水箱的底部設于支撐座上，所述水箱的頂壁設有開槽，所述開槽上設有塞蓋，所述水箱的內部設有玻璃分隔罩，所述玻璃分隔罩為頂壁和底壁開口的中空腔體結構設置，所述玻璃分隔罩的頂端設于水箱的內頂壁，所述玻璃分隔罩的底端設于水箱的內底壁，所述殺菌清潔裝置設于塞蓋和水箱上。本實用新型屬于不銹鋼水箱技術領域，具體是指一種具有殺菌清潔功能的不銹鋼水箱。

3、但是現有不銹鋼水箱清理裝置的結構較為單一，主要通過固定的支架對毛刷進行支撐并進行擦拭清理，固定的支架導致清理裝置的整體占用空間較大，同時無法滿足不同尺寸水箱的清理需求。

4、因此，需要對不銹鋼水箱用清潔裝置進行設計改造。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種不銹鋼水箱用清潔裝置，具備便于調節清理的優點，解決了現有不銹鋼水箱清理裝置的結構較為單一，主要通過固定的支架對毛刷進行支撐并進行擦拭清理，固定的支架導致清理裝置的整體占用空間較大，同時無法滿足不同尺寸水箱的清理需求的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種不銹鋼水箱用清潔裝置，包括軸桿；

3、設置在軸桿兩側的毛刷板；

4、所述軸桿表面的左側與右側均設置有調節結構；

5、所述調節結構包括套設在軸桿表面左側與右側的套塊，所述套塊的頂部與底部均固定連接有連接塊，所述連接塊的內部通過銷軸活動連接有曲柄，所述曲柄遠離連接塊的一側通過銷軸活動連接有承載板，所述承載板位于毛刷板的內側并與毛刷板可拆卸連接，所述軸桿的表面設置有定位結構，所述定位結構能夠對套塊進行擠壓固定。

6、作為本實用新型優選的，所述定位結構包括固定連接在軸桿頂部與底部的活動塊，所述活動塊的內側通過銷軸活動連接有壓板，所述壓板遠離活動塊的一側延伸至套塊的外側，所述壓板的內側與套塊的表面接觸。

7、作為本實用新型優選的，所述壓板的內側固定連接有膠墊，所述膠墊遠離壓板的一側與套塊的表面接觸，所述膠墊具有彈性。

8、作為本實用新型優選的，所述軸桿的表面套設有支撐框，所述支撐框位于活動塊的左側，所述支撐框遠離軸桿的一側固定連接有套設在壓板表面的定位框。

9、作為本實用新型優選的，所述軸桿的表面螺紋連接有螺帽，所述螺帽位于支撐框的左側。

10、作為本實用新型優選的，所述承載板的外側固定連接有魔術貼，所述魔術貼的外側與毛刷板的內側相互粘黏。

11、與現有技術相比，本實用新型的有益效果如下：

12、1、本實用新型通過推動套塊使其在軸桿的表面滑動，套塊移動過程中利用曲柄擠壓承載板，承載板受到擠壓并攜帶毛刷板向遠離軸桿的一側移動，當兩個毛刷板之間的間距與水箱內壁直徑相同時，能夠滿足不同內壁直徑水箱的清理需求，大幅提高毛刷板的清潔范圍。

13、2、本實用新型通過設置活動塊和壓板，能夠對套塊進行擠壓固定，防止套塊在調節完畢后出現滑動位移。

14、3、本實用新型通過設置膠墊，能夠提高壓板的固定效果，增加壓板與套塊之間的摩擦力。

15、4、本實用新型通過設置支撐框和定位框，能夠對壓板進行固定，防止壓板出現擺動分離的現象。

16、5、本實用新型通過設置螺帽，能夠提高支撐框的固定效果，避免定位框與壓板脫離接觸。

17、6、本實用新型通過設置魔術貼，能夠便于用戶對毛刷板進行更換，使毛刷板進行分離清理。

技術特征：

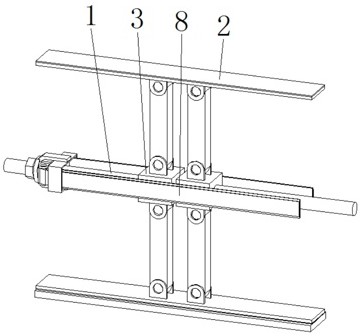

1.一種不銹鋼水箱用清潔裝置，包括軸桿（1）；

2.根據權利要求1所述的一種不銹鋼水箱用清潔裝置，其特征在于：所述定位結構（8）包括固定連接在軸桿（1）頂部與底部的活動塊（9），所述活動塊（9）的內側通過銷軸活動連接有壓板（10），所述壓板（10）遠離活動塊（9）的一側延伸至套塊（4）的外側，所述壓板（10）的內側與套塊（4）的表面接觸。

3.根據權利要求2所述的一種不銹鋼水箱用清潔裝置，其特征在于：所述壓板（10）的內側固定連接有膠墊（11），所述膠墊（11）遠離壓板（10）的一側與套塊（4）的表面接觸，所述膠墊（11）具有彈性。

4.根據權利要求2所述的一種不銹鋼水箱用清潔裝置，其特征在于：所述軸桿（1）的表面套設有支撐框（12），所述支撐框（12）位于活動塊（9）的左側，所述支撐框（12）遠離軸桿（1）的一側固定連接有套設在壓板（10）表面的定位框（13）。

5.根據權利要求4所述的一種不銹鋼水箱用清潔裝置，其特征在于：所述軸桿（1）的表面螺紋連接有螺帽（14），所述螺帽（14）位于支撐框（12）的左側。

6.根據權利要求1所述的一種不銹鋼水箱用清潔裝置，其特征在于：所述承載板（7）的外側固定連接有魔術貼（15），所述魔術貼（15）的外側與毛刷板（2）的內側相互粘黏。

技術總結
本技術公開了一種不銹鋼水箱用清潔裝置，包括軸桿，設置在軸桿兩側的毛刷板，所述軸桿表面的左側與右側均設置有調節結構，所述調節結構包括套設在軸桿表面左側與右側的套塊，所述套塊的頂部與底部均固定連接有連接塊，所述連接塊的內部通過銷軸活動連接有曲柄，所述曲柄遠離連接塊的一側通過銷軸活動連接有承載板，所述承載板位于毛刷板的內側并與毛刷板可拆卸連接。本技術通過推動套塊使其在軸桿的表面滑動，套塊移動過程中利用曲柄擠壓承載板，承載板受到擠壓并攜帶毛刷板向遠離軸桿的一側移動，當兩個毛刷板之間的間距與水箱內壁直徑相同時，能夠滿足不同內壁直徑水箱的清理需求，大幅提高毛刷板的清潔范圍。

技術研發人員：張宇,朱燕
受保護的技術使用者：哈爾濱晟雨翔科技發展有限公司
技術研發日：20240625
技術公布日：2025/4/28
