本發明總體上涉及電池熱管理。更具體地，本公開涉及用于電池熱管理的組合物和系統。在具體的實施方式中，本公開涉及用于分離電池單元(battery?cell)或使電池組件絕緣(insulating，隔熱，絕熱)的包括氣凝膠技術的高性能電池熱管理組合物和系統。

背景技術：

1、低密度氣凝膠材料被廣泛認為是可獲得的最佳固體絕緣體。氣凝膠主要通過最小化傳導(低結構性密度導致通過固體框架的能量傳遞的曲折路徑)、對流(大孔隙體積和極小的孔徑導致最小化的對流)和輻射(利用ir吸收或散射摻雜劑)起到絕緣體的作用。氣凝膠可以用于廣泛的應用，包含熱絕緣和冷絕緣、隔音、電子電介質、航空、能量儲存及生產以及過濾。此外，氣凝膠材料顯示出多種其它有趣的聲學、光學、機械和化學性質，這使其廣泛用于多種絕緣和非絕緣應用。

2、適合于可靠地控制來自小空間中的發熱部件的熱流并為這些產品提供安全性和火焰蔓延防止的熱絕緣是電子、工業和汽車技術領域中所需的。在壓縮時具有優異性能的熱絕緣片材可以用于解決這些需要，例如，作為鋰離子電池模塊的隔板(separator，隔膜)。

3、鋰離子電池的安全標準包括火焰暴露測試。火焰暴露測試是一種使電池模塊中的電池單元(cell)經歷熱失控，并且然后確定是否因熱蔓延至其它電池單元，包括相鄰電池單元而發生著火或破裂的測試方法。旨在阻擋熱失控蔓延至相鄰電池單元的安全設計通常包括在電池單元之間包含熱絕緣性質優異的材料。

4、絕緣材料的常規類型(如發泡體或纖維片材)可耐受高溫，但具有相對較低的絕緣或保溫能力。對于這些材料，必須增加絕緣材料的厚度以提供有效的熱管理。然而，電池模塊的空間要求限制了模塊的尺寸以及模塊內電池單元之間的空間。其它耐火材料，如云母或陶瓷片材，可以耐受高溫但是相對不可壓縮并且還具有低絕緣能力。這些材料可能不適合于其中在運行期間電池單元膨脹和收縮的電池系統，如軟包電池和方形電池。類似地，期望限制電池模塊的總重量。因此，需要實現對熱蔓延和火焰蔓延的抵抗，同時最小化用于提供必要熱性質的材料的厚度和重量，同時為給定電池系統提供所期望的機械性質。需要不同類型的絕緣系統、材料和方法以提供有效的絕緣、保溫和火焰蔓延防止。

5、已知氣凝膠材料的熱阻值是其它常見類型的絕緣材料(例如，發泡體、玻璃纖維等)的約2至6倍。氣凝膠可以提高有效的屏蔽和絕熱性，且不會顯著增加絕熱材料的厚度或增加額外的重量。已知氣凝膠是一類具有低密度、開放室結構(open?cell?structure)、大表面面積和納米級孔徑的結構。

6、steinke的美國專利公開號2012/0142802公開了填充有氣凝膠粒子的開放室發泡體(open-cell?foam)。oikawa的美國專利公開號2019/0161909公開了一種包含無紡布和氣凝膠的絕熱片材。然而，這些文獻并未公開具有用于在電池熱管理構件(battery?thermalmanagement?member)中使用的所期望的熱、火、機械和疏水性質以及多種所期望的性質的組合的材料，或生產這些材料的方法。

7、將期望單獨地并且以一種或多種組合來提供在各方面(包括在壓縮性(compressibility)、壓縮彈性、順應性、耐熱性、疏水性、火反應等方面)具有改善性能的電池熱管理構件和系統。參考本發明完成時作為整體的本領域技術，對于本發明領域的一般技術人員，如何可以克服現有技術的缺點并非是顯而易見的。

8、盡管已討論了常規技術的某些方面以有助于本發明的公開，但申請人決不否認這些技術方面，并且據考慮所要求保護的發明可以涵蓋本文所討論的一個或多個常規技術方面。

9、本發明可以解決現有技術中的一個或多個問題和缺陷。然而，據考慮可以證明本發明在解決一些技術領域中的其它問題和缺陷方面是有用的。因此，所要求保護的發明不應必須被視為受限于解決本文所討論的任何具體問題或缺陷。

10、在本說明書中，當提及或討論知道的文獻、動作或項目時，這種提及或討論并非表示承認所知道的文獻、動作或項目或它們的任意組合是在優先權日期可公開獲得、已為公眾所知的一般常識的一部分，或者另外根據適用的法律規定構成現有技術；或者已知與解決本說明書所涉及的任何問題的嘗試有關。

技術實現思路

1、對于改善的氣凝膠組合物的長期存在但至今未實現的需求現已通過新型、有用且非顯而易見的發明所滿足。

2、在一般方面，本公開提供了電池熱管理構件和系統，其耐用且易于處理，對熱蔓延和火焰蔓延具有良好的抗性，同時最小化所用材料的厚度和重量，并且還具有良好的壓縮性、壓縮彈性和順應性性質。

3、在示例性方面，本公開提供了電池熱管理構件，其包括防熱層(heat?protectionlayer)和彈性層(resilient?layer)，例如，彈性層包括一種或多種有機材料。在示例性實施方式中，防熱層具有小于約65mw/mk的熱導率(thermal?conductivity，導熱率)，例如，防熱層可以至少將彈性層的表面維持在低于有機材料中的至少一種的分解溫度。

4、在一些實施方式中，防熱層被布置為鄰近于(adjacent?to，相鄰于)彈性層。在一些實施方式中，防熱層被布置為與至少一個彈性層接觸。在一些實施方式中，電池熱管理構件包括第二防熱層。在這些實施方式中，第一防熱層和第二防熱層可以被布置在至少一個彈性層的相反側(opposing?side，對側)。例如，第一防熱層和第二防熱層中的至少一個可以被布置為與至少一個彈性層接觸。

5、在以上實施方式中的任一個中，彈性層可以包括可壓縮材料(compressiblematerial)。在一些實施方式中，可壓縮材料的化學分解溫度大于約200℃。在一些實施方式中，可壓縮材料的化學分解溫度大于約240℃。在一些實施方式中，可壓縮材料的化學分解溫度大于約280℃。在一些實施方式中，可壓縮材料的化學分解溫度在約200℃至約300℃的范圍內。在一些實施方式中，可壓縮材料的化學分解溫度大于約300℃。在一些實施方式中，可壓縮材料的化學分解溫度大于約350℃。在一些實施方式中，可壓縮材料的化學分解溫度在約300℃至約400℃的范圍內。

6、在示例性實施方式中，可壓縮材料包括選自由下述組成的組的材料：硅氧烷、聚烯烴、聚氨酯、酚醛樹脂(phenolics，酚醛塑料)、三聚氰胺、乙酸纖維素和聚苯乙烯。在示例性實施方式中，防熱層包括選自由云母、微孔二氧化硅、陶瓷纖維、礦棉及其組合組成的組的材料。例如，第一和第二防熱層中的至少一種可以包括選自由云母、微孔二氧化硅、陶瓷纖維、礦棉及其組合組成的組的材料。對于另一個實例，第一和第二防熱層兩者可以包括選自由云母、微孔二氧化硅、陶瓷纖維、礦棉及其組合組成的組的材料。

7、在一些實施方式中，防熱層包括氣凝膠組合物。例如，第一和第二防熱層中的至少一種可以包括氣凝膠組合物。對于另一個實例，第一和第二防熱層兩者可以包括氣凝膠組合物。氣凝膠組合物的氣凝膠可以包括無機、有機或無機/有機混合材料(hybridmaterial，雜化材料)。在示例性實施方式中，氣凝膠組合物是二氧化硅氣凝膠組合物。氣凝膠組合物可以包括增強材料。例如，增強材料存在于氣凝膠組合物中。在一些實施方式中，增強材料包含纖維。例如，纖維可以選自由離散纖維、紡織材料、非紡織材料(non-wovenmaterial)、針狀非紡織物(needled?nonwoven)、棉絮、網狀物(web)、墊、氈及其組合組成的組。

8、在另一個一般方面，本公開提供了氣凝膠組合物，例如，增強氣凝膠組合物，其耐用且易于處理，對熱蔓延和火焰蔓延具有良好的抗性，同時最小化所用材料的厚度和重量，并且還具有良好的壓縮性、壓縮彈性和順應性性質。在另一個一般方面，本公開提供了熱控制構件或電池熱管理構件，其包括氣凝膠組合物、增強氣凝膠組合物或其組合。例如，根據本文所公開的方面的熱控制構件或電池熱管理構件可以包括至少一層氣凝膠組合物或增強氣凝膠組合物。對于另一個實例，根據本文所公開的方面的熱控制構件或電池熱管理構件可以包括多層氣凝膠組合物或增強氣凝膠組合物。

9、在示例性方面，本公開提供了熱控制構件或電池熱管理構件，其包括氣凝膠組合物。在某些實施方式中，熱控制構件或電池熱管理構件基本上是平面的且具有第一主外表面(first?major?outer?surface)和第二主外表面。在示例性實施方式中，氣凝膠組合物包括一種或多種添加劑。在一些實施方式中，添加劑可以按氣凝膠組合物重量計以約5％至20％的水平存在。在一些實施方式中，添加劑可以按氣凝膠組合物重量計以約10％至20％的水平存在。在某些實施方式中，熱控制構件或電池熱管理構件具有小于約40mw/mk的熱導率。在示例性實施方式中，熱控制構件或電池熱管理構件包括多層氣凝膠組合物。

10、在另一個示例性方面，本公開提供了熱控制構件或電池熱管理構件，其包括至少一層氣凝膠組合物、至少一個順應性構件和熱容性材料(thermally?capacitivematerial)。氣凝膠組合物包括一種或多種添加劑，所述添加劑以按氣凝膠組合物重量計至少約5％至20％的水平存在。在一些實施方式中，添加劑可以按氣凝膠組合物重量計以約10％至20％的水平存在。在示例性實施方式中，熱控制構件或電池熱管理構件包括多層氣凝膠組合物。在一些實施方式中，將熱容性材料布置在至少兩層氣凝膠組合物之間。熱容性材料可以是比熱容為至少約0.3j/(g-c)的任何材料。在一些實施方式中，提供熱容的材料具有至少約0.5j/(g-c)的比熱容。例如，熱容性材料可以包括至少一個包含金屬的層。在示例性實施方式中，至少一個順應性構件可以包括可壓縮材料，即可以壓縮以減少其厚度，同時提供所期望的抗壓強度的材料。例如，順應性構件可以包括選自由聚烯烴、聚氨酯、酚醛樹脂、三聚氰胺、乙酸纖維素和聚苯乙烯組成的組的材料。順應性構件可以被布置為鄰近于氣凝膠組合物或熱容性材料。在示例性實施方式中，順應性構件位于至少兩層氣凝膠組合物之間。在一些實施方式中，將順應性構件布置在氣凝膠組合物層和熱容性材料層兩者之間。

11、在一些實施方式中，熱控制構件或電池熱管理構件具有小于約30mw/mk或更小、小于約25mw/mk、小于約20mw/mk、小于約18mw/mk、小于約16mw/mk、小于約14mw/mk、小于約12mw/mk、小于約10mw/mk、小于約5mw/mk的熱導率或者處于上述熱導率的任意組合之間的范圍內的熱導率。在示例性實施方式中，一種或多種添加劑包括火類添加劑(fire-classadditive)。在示例性實施方式中，一種或多種添加劑包括遮光劑。在一些實施方式中，一種或多種添加劑包括火類添加劑和遮光劑的組合。例如，一種或多種添加劑可以包括粘土礦物，例如，高嶺土。對于另一個實例，一種或多種添加劑可以選自由下述組成的組：碳化硼、硅藻土、錳鐵氧體、mno、nio、sno、ag2o、bi2o3、炭黑、石墨、鈦氧化物(titanium?oxide，氧化鈦)、鐵鈦氧化物(iron?titanium?oxide，氧化鈦鐵)、鋁氧化物(aluminum?oxide，氧化鋁)、硅酸鋯、鋯氧化物(zirconium?oxide，氧化鋯)、鐵(ii)氧化物(iron(ii)oxide，氧化鐵(ii))、鐵(iii)氧化物(iron(iii)oxide，氧化鐵(iii))、二氧化錳、鐵鈦氧化物(鈦鐵礦)、鉻氧化物(chromium?oxide，氧化鉻)、碳化硅、碳化鈦、碳化鎢或其混合物。在優選的實施方式中，一種或多種添加劑包括碳化硅。

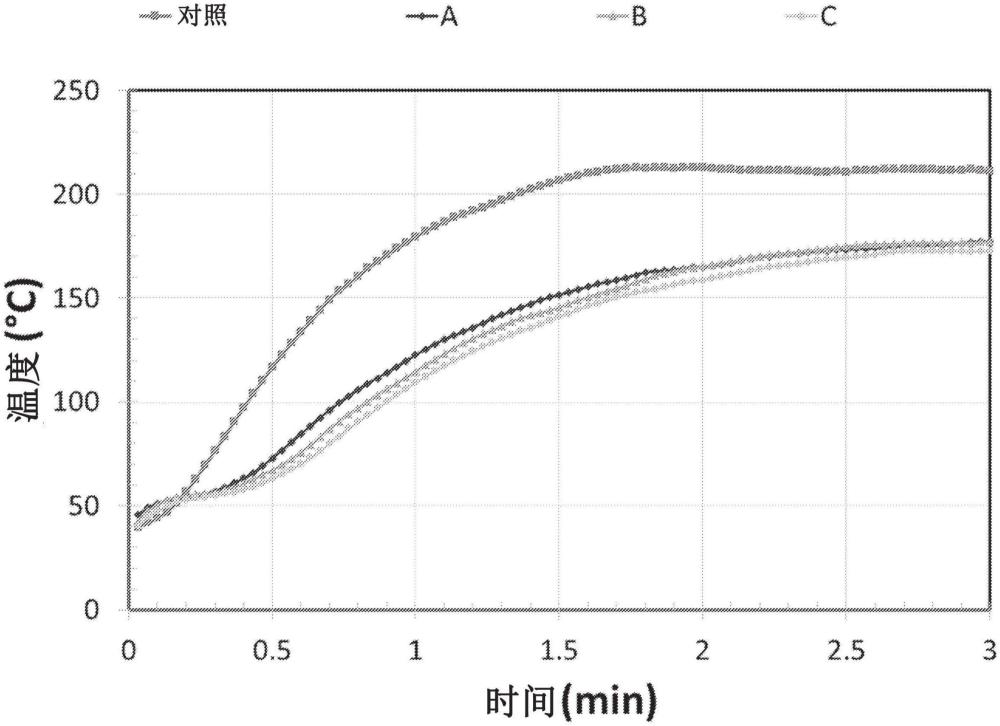

12、在示例性實施方式中，當第一主外表面暴露于650℃或更高的溫度時，熱控制構件或電池熱管理構件在第二主表面將120c或更低的溫度維持至少約1分鐘。在一些實施方式中，當第一主外表面暴露于650℃或更高的溫度時，熱控制構件或電池熱管理構件在第二主外表面將75c或更低的溫度維持至少約30秒。在一些實施方式中，當第一主外表面暴露于650℃或更高的溫度時，熱控制構件或電池熱管理構件在第二主外表面將150c或更低的溫度維持至少約90秒。在一些實施方式中，當第一主外表面暴露于650℃或更高的溫度時，熱控制構件或電池熱管理構件在第二主外表面將150c或更低的溫度維持至少約90秒。在一些實施方式中，當第一主外表面暴露于650℃或更高的溫度時，熱控制構件或電池熱管理構件在第二主外表面將170c或更低的溫度維持至少約90秒。在一些實施方式中，當第一主外表面暴露于650℃或更高的溫度時，熱控制構件或電池熱管理構件在第二主外表面將180℃或更低的溫度維持至少約2分鐘，并且優選地至少約4分鐘。

13、在另一個實施方式中，當將熱控制構件或電池熱管理構件與具有多種構造和環境的其它組件一起集成到電動車輛系統中時，實現了這些熱譜圖。例如，可以將熱控制構件或電池熱管理構件集成到其中熱控制構件或電池熱管理構件及其它組件可能經受環境壓力、溫度和壓縮(包括來自除空氣以外的氣體)的系統，如電池系統中。

14、在示例性實施方式中，氣凝膠組合物具有約1mm至約10mm的范圍內的未壓縮厚度。例如，氣凝膠組合物可以具有約1mm至約5mm的范圍內的未壓縮厚度。對于另一個實例，氣凝膠組合物可以具有約2mm的未壓縮厚度、約3mm的未壓縮厚度或約4mm的未壓縮厚度。

15、在某些實施方式中，氣凝膠組合物具有約0.60g/cm3或更低、約0.50g/cm3或更低、約0.40g/cm3或更低、約0.30g/cm3或更低、約0.25g/cm3或更低、約0.20g/cm3或更低、約0.18g/cm3或更低、約0.16g/cm3或更低、約0.14g/cm3或更低、約0.12g/cm3或更低、約0.10g/cm3或更低、約0.05g/cm3或更低、約0.01g/cm3或更低或者位于這些值中任何兩個之間的范圍中的密度。在示例性實施方式中，氣凝膠組合物具有小于約0.3g/cm3的密度。

16、在示例性方面，本公開提供了電池模塊，其包括第一電池單元、第二電池單元和布置在至少第一電池單元和第二電池單元之間的根據本文所公開的實施方式的熱控制構件或電池熱管理構件。

17、在示例性方面，本公開提供了電池模塊或電池組，其包括至少一個電池單元和布置在電池單元或電池模塊上，例如，至少一個電池單元的表面上或電池模塊的表面上的根據本文所公開的實施方式的熱控制構件或電池熱管理構件。例如，電池模塊或電池組具有內表面和外表面。在某些實施方式中，熱控制構件或電池熱管理構件位于電池模塊或電池組的內表面上。在某些實施方式中，熱控制構件或電池熱管理構件位于電池模塊或電池組的外表面上。

18、在示例性實施方式中，熱控制構件或電池熱管理構件包括氣凝膠組合物。在一些實施方式中，熱控制構件或電池熱管理構件具有約25j/g至約225j/g的范圍內的能量吸收能力。

19、在本文所公開的方面的實施方式中，氣凝膠組合物可以包括增強材料。例如，增強材料包括纖維。例如，增強材料可以選自由下述組成的組：離散纖維、紡織材料、非紡織材料、針狀非紡織物、棉絮、網狀物、墊、氈及其組合。在一些實施方式中，增強材料包括開放室大孔框架(open-cell?macroporous?framework)(“ocmf”)材料。例如，ocmf材料可以包括三聚氰胺基發泡體(melamine-based?foam)或氨基甲酸酯基聚合物發泡體(urethane-basedpolymer?foam)。在其它實施方式中，增強材料可以包括纖維和ocmf材料的組合。

20、在本文所公開的方面的實施方式中，熱控制構件或電池熱管理構件可以具有在約2mm至約10mm的范圍內的未壓縮厚度。例如，熱控制構件或電池熱管理構件可以具有約2mm、約3mm、約4mm、約5mm、約6mm、約7mm、約8mm、約9mm、約10mm或者位于任何上述厚度之間的范圍內的未壓縮厚度。在示例性實施方式中，熱控制構件或電池熱管理構件可以具有約2mm至約7mm的范圍內的未壓縮厚度。

21、在本文所公開的方面的一些實施方式中，熱控制構件或電池熱管理構件還可以包括形成第一或第二外表面中的至少一種的封裝構件。例如，氣凝膠組合物可以包括封裝構件。例如，封裝構件可以包括圍繞氣凝膠組合物和/或熱控制構件或電池熱管理構件的封裝層或涂層。封裝構件可以包括至少一個通氣孔以允許空氣流入和流出面板，并且在一些實施方式中，可以包括微粒過濾器以將微粒物質保留在封裝構件內。

22、在示例性實施方式中，熱控制構件或電池熱管理構件的氣凝膠組合物是疏水性的。例如，氣凝膠組合物具有小于約15wt％的液體水吸收。

23、在示例性實施方式中，氣凝膠組合物的氣凝膠包含無機、有機或無機/有機混合材料。例如，氣凝膠組合物是二氧化硅氣凝膠組合物。在某些實施方式中，氣凝膠組合物包括烷基化二氧化硅。

24、在某些實施方式中，氣凝膠組合物是蓬松有彈性的(lofty)。出于本專利的目的，將蓬松有彈性的氣凝膠組合物定義為顯示出體積和一定彈性(具有或不具有完整體積恢復)性質的氣凝膠組合物。在某些實施方式中，蓬松有彈性的氣凝膠組合物是(i)對于其原始或未壓縮厚度可壓縮至少50％，優選地至少65％并且最優選地至少80％的，和(ii)具有足夠的彈性，從而在壓縮幾秒后它將恢復至其原始或未壓縮厚度的至少70％，優選地至少75％并且最優選地至少80％。

25、在一些實施方式中，增強材料可以包括增強體，其包括多層材料。例如，可以將多層材料粘合在一起。在示例性實施方式中，多層中的至少一層可以包括第一材料并且多層中的至少一個其它層可以包括第二材料。第一材料和第二材料可以具有相同或不同的材料性質。例如，第一材料可以比第二材料更可壓縮。對于另一個實例，第一材料可以包括封閉室(closed?cell)并且第二材料可以包括開放室。

26、在本文所公開的方面的一些實施方式中，熱控制構件或電池熱管理構件可以包括多層。例如，熱控制構件或電池熱管理構件可以包括至少一個導熱材料層或者包括導熱材料的至少一個層，例如，包括金屬、碳、導熱聚合物或其組合的層。如在這些實施方式的背景中所使用的，導熱材料是指熱導率大于氣凝膠組合物的材料。在某些實施方式中，導熱材料具有比氣凝膠組合物大至少約一個數量級的導熱性。在一些實施方式中，熱控制構件或電池熱管理構件可以包括多層氣凝膠組合物。在某些實施方式中，熱控制構件或電池熱管理構件可以包括鄰近于氣凝膠組合物布置的至少一層導熱材料。在某些實施方式中，熱控制構件或電池熱管理構件可以包括布置在多層氣凝膠組合物中的至少兩層之間的至少一層導熱材料。在一些實施方式中，熱控制構件或電池熱管理構件可以包括布置在熱控制構件或電池熱管理構件的層內，例如，氣凝膠組合物的層內的導熱材料顆粒。

27、在示例性實施方式中，熱控制構件或電池熱管理構件可以包括提供熱容(thermalcapacitance)的材料或材料層(即熱容性材料)，例如，比熱容為至少約0.3j/(g-c)的材料。在一些實施方式中，提供熱容的材料具有至少約0.5j/(g-c)的比熱容。例如，提供熱容的材料可以包括金屬，如鋁、鈦、鎳、鋼、鐵或其組合。在一些實施方式中，熱控制構件或電池熱管理構件可以包括提供熱容的材料層或涂層。在一些實施方式中，熱控制構件或電池熱管理構件可以包括布置在熱控制構件或電池熱管理構件的層內，例如，氣凝膠組合物的層內的提供熱容的材料顆粒。在某些實施方式中，熱控制構件或電池熱管理構件可以包括鄰近于氣凝膠組合物布置的至少一層提供熱容的材料。在某些實施方式中，熱控制構件或電池熱管理構件可以包括在多層氣凝膠組合物中的至少兩層之間布置的至少一層提供熱容的材料。在示例性實施方式中，熱控制構件或電池熱管理構件可以包括導熱性和熱容性材料兩者。例如，熱控制構件或電池熱管理構件可以包括提供熱容和熱導率兩者的材料，例如，金屬，如鋁、鈦、鎳、鋼、鐵或其組合。對于另一個實例，熱控制構件或電池熱管理構件可以包括一種或多種不同的材料或材料層，其分別提供熱容、熱導率或它們的組合，例如，包括金屬的層和包括導熱聚合物的層。

28、在一些實施方式中，可以在熱控制構件或電池熱管理構件的層之間使用導熱膏以確保在這些層之間均勻且一致的導熱性。如本文所使用的，導熱膏是指多種材料，也稱為導熱化合物、導熱脂(thermal?grease)、熱界面材料(tim)、導熱凝膠、散熱貼、散熱化合物和散熱膏。例如，可以將導熱膏層布置在氣凝膠組合物和其它層，如包括導熱或熱容性材料的一層或多層之間。

29、在本文所公開的方面的實施方式中，組合物還可以包括至少一個覆面層(facinglayer)，如以下更詳細地討論的。例如，覆面層可以是選自由聚合物片材、金屬片材、纖維片材和織物片材組成的組的層。在示例性實施方式中，覆面層可以包括導熱材料，提供熱容的材料或它們的組合。在一些實施方式中，可以將覆面層連接至組合物，例如，通過選自下列的粘合機制：氣溶膠粘合劑、氨基甲酸酯基粘合劑、丙烯酸酯粘合劑、熱熔粘合劑、環氧樹脂、橡膠樹脂粘合劑、聚氨酯復合粘合劑及其組合。在一些實施方式中，可以將覆面層通過非粘合機制連接至組合物，例如，選自由下列組成的組的機制：火焰膠合、縫合、密封袋、鉚釘、鈕扣、夾鉗、包覆、支架及其組合。在一些實施方式中，可以使用上述粘合和非粘合機制中的任一種的組合將覆面層連接至組合物。在上述方面的一些實施方式中，熱控制構件或電池熱管理構件還可以包括至少一層導電材料或熱容性材料。例如，至少一層導電或熱容性材料可以包括金屬、碳、導電聚合物或其組合。在一些實例中，至少一層包含碳的導電材料可以是高度取向的石墨材料，例如，熱解石墨片材或類似的材料。

30、在本文所公開的方面的實施方式中，一種或多種添加劑選自由下述組成的組：碳化硼、硅藻土、錳鐵氧體、mno、nio、sno、ag2o、bi2o3、炭黑、石墨、鈦氧化物、鐵鈦氧化物、鋁氧化物、硅酸鋯、鋯氧化物、鐵(ii)氧化物、鐵(iii)氧化物、二氧化錳、鐵鈦氧化物(鈦鐵礦)、鉻氧化物、碳化硅、碳化鈦、碳化鎢或其混合物。在某些實施方式中，一種或多種添加劑可以包括碳化硅。在具體的實施方式中，一種或多種添加劑不包括碳化硅的須晶或纖維。

31、在一些實施方式中，氣凝膠組合物還包括一種或多種其它添加劑。例如，一種或多種其它添加劑包括火類添加劑。在以上方面的這些或其它實施方式中，組合物是低可燃、不可燃、低燃燒或不燃燒的。在一些實施方式中，添加劑包括粘土礦物，例如，高嶺土。在這些或其它實施方式中，一種或多種添加劑包括火類添加劑和遮光劑的組合。

32、此外，使用滲透到多種實施方式中所述的增強材料中的氣凝膠顆粒基漿液或懸浮液實踐本公開的多個實施方式的氣凝膠材料或框架。可以使用通過在適合的溶劑中以多種凝膠前體滲透增強材料，并且隨后使用多種方法，包括使用超臨界流體，或在高溫和環境壓力或在亞臨界壓力下去除溶劑原位生產的非微粒氣凝膠材料來實踐本公開的多個實施方式。

33、在單獨的實施方式中，本公開包括熱控制構件或電池熱管理構件，其包括氣凝膠組合物，例如，ocmf-增強或纖維-增強氣凝膠組合物，其包含一種或多種或甚至全部上述特性和特征，包括多種組合及其制造方法。

34、本文所公開的熱屏障和氣凝膠組合物的實施方式對于具有任何配置的電池的電池單元或電池組件，例如，軟包電池單元、圓柱形電池單元、方形電池單元以及引入或包括任何這些電池單元的電池組和模塊的分離、絕緣和保護是有用的。本文所公開的熱屏障和氣凝膠組合物在鋰離子電池、固體電池以及其中分離、絕緣和保護是必需的任何其它儲能裝置或技術中是有用的。

35、隨著本公開的進行，本發明的這些和其它重要目標、優勢和特性將變得清楚。

36、因此，本發明包括將在下文所述的公開內容中舉例說明的構造特性、元件組合和部件布置，并且將在權利要求中說明本發明的范圍。
