本發明涉及一種畜牧業用喂料裝置，尤其涉及一種畜牧業用精確型喂料裝置。

背景技術：

畜牧業是利用畜禽等已經被人類馴化的動物，或者鹿、麝、狐、貂、水獺、鵪鶉等野生動物的生理機能，通過人工飼養、繁殖，使其將牧草和飼料等植物能轉變為動物能，以取得肉、蛋、奶、羊毛、山羊絨、皮張、蠶絲和藥材等畜產品的生產部門。區別于自給自足家畜飼養，畜牧業的主要特點是集中化、規?；?、并以營利為生產目的。是人類與自然界進行物質交換的極重要環節。

畜牧業在經濟發展的早期階段，常常表現為農作物生產的副業，即所謂“后院畜牧業”。隨著經濟的發展，逐漸的在某些部門發展成為相對獨立的產業。例如：蛋雞業、肉雞業、奶牛業、肉牛業、養豬業等。中國的畜牧業在經歷了40年的發展特別是中國共產黨十一屆三中全會后，到1990年，畜牧業產值占農業總產值的比重按當年價格計算已達到26.6％。隨著相對獨立的畜牧業產業的出現，又開始分化出一個強大的工業部門，這就是為畜牧業及生產服務的各種畜牧業投入工業，包括：機器、設備、獸藥、配合飼料等的生產，以及各種畜牧業產品的加工業，如肉類加工業、奶品加工業等。

喂料，喂飼料；飼料是所有人飼養的動物的食物的總稱，比較狹義地一般飼料主要指的是農業或牧業飼養的動物的食物。飼料 (Feed)包括大豆、豆粕、玉米、魚粉、氨基酸、雜粕、添加劑、乳清粉、油脂、肉骨粉、谷物、甜高粱等十余個品種的飼料原料。

現有的畜牧業用喂料裝置存在喂料速度慢、不能精確掌握喂料量、勞動量大的缺點，因此亟需設計一種喂料速度快、可以精確掌握喂料量、勞動量小的畜牧業用精確型喂料裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的畜牧業用喂料裝置存在喂料速度慢、不能精確掌握喂料量、勞動量大的缺點，本發明要解決的技術問題是提供一種喂料速度快、可以精確掌握喂料量、勞動量小的畜牧業用精確型喂料裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種畜牧業用精確型喂料裝置，包括有推車、擋塊、拉桿、滑塊、彈簧、滑軌、軸承座、飼料箱、連桿、連接塊、第一氣缸、頂板、第二氣缸、支撐架、攪拌葉片、轉桿、齒條、齒輪和刻度尺；推車頂部中部設有支撐架，支撐架頂部設有頂板，頂板底部左右兩側對稱設有第一氣缸，第一氣缸下端連接有連接塊，連接塊下部左右兩側對稱鉸接連接有連桿，支撐架下部左右兩側對稱設有飼料箱，飼料箱內側均開有第一小孔，飼料箱底部均開有通孔，飼料箱下部左右兩側對稱設有滑軌，內側滑軌底部均設有刻度尺，滑軌上設有滑塊，左右兩側連桿分別與左右兩側滑塊鉸接連接，滑塊外側與滑軌之間均設有彈簧，滑塊內側均設有拉 桿，拉桿末端均設有擋塊，擋塊位于通孔正下方，擋塊與飼料箱底部接觸，飼料箱內均設有軸承座，軸承座上均設有轉桿，轉桿上均設有攪拌葉片，攪拌葉片設在飼料箱內，左右兩側的轉桿分別穿過左右兩側的第一小孔，轉桿上均設有齒輪，支撐架前側設有第二氣缸，第二氣缸下端設有齒條，齒輪與齒條嚙合。

優選地，還包括有加強筋，推車頂部與支撐架下部左右兩側之間均設有加強筋，加強筋上表面與支撐架為焊接連接，加強筋下表面與推車頂部為焊接連接，加強筋為傾斜裝置，切加強筋的傾斜角度為45度。

優選地，還包括有放置板，頂部底部左右兩側均設有放置板，放置板設在飼料箱內側，放置板為長方體形，放置板長為1米，寬為1米，高為5厘米，放置板材質為Q235鋼。

優選地，攪拌葉片上均勻地開有第二小孔，第二小孔形狀為長方形，長為5厘米，寬為4厘米，切小孔穿透攪拌葉片。

優選地，還包括有擋柱，放置板頂部左右兩側均設有擋柱，擋柱為長方體形，長為1米，寬為4厘米，高為20厘米，擋柱材質為木質。

優選地，還包括有頂板材質為Q235鋼。

優選地，還包括有支撐架材質為HT200。

工作原理：當需要喂料時，工作人員將飼料箱內裝入適量的飼料，裝好之后，推動小車，將小車推到合適位置，當小車推到合適位置后，工作人員控制第一氣缸伸長，帶動連接塊向下移動，通過連桿的作用， 使左側滑塊向左移動，使右側滑塊向右移動，彈簧壓縮，從而帶左右兩側擋塊移動，使飼料從通孔內漏出，工作人員可以通過刻度尺精確地知道滑塊的位移，從而知道飼料漏出的量，根據需要喂料的量，控制滑塊的位置，當滑塊到達所需位置后，關閉第一氣缸。喂料的同時控制第二氣缸伸長，帶動齒條向下移動，當齒條向下移動一定距離后，再控制第二氣缸縮短復位，帶動齒條向上移動，不斷地控制第二氣缸伸長和縮短，從而帶動齒條不斷地上下移動，因為齒輪與齒條嚙合，從而帶動齒輪不斷地順時針和逆時針交替轉動，從而帶動轉桿不斷地順時針和逆時針交替轉動，攪拌葉片也隨之不斷地順時針和逆時針交替轉動，攪拌飼料箱內的飼料，防止飼料箱內的飼料結塊，影響喂料速度。當喂好料后，且第二氣缸復位后，關閉第二氣缸，并控制第一氣缸縮短，帶動連接塊向上移動，通過連桿和彈簧的作用，使滑塊復位，從而帶動擋塊復位，當擋塊復位后，控制第一氣缸關閉。

因為還包括有加強筋，推車頂部與支撐架下部左右兩側之間均設有加強筋，加強筋上表面與支撐架為焊接連接，加強筋下表面與推車頂部為焊接連接，加強筋為傾斜裝置，切加強筋的傾斜角度為45度，加強筋可以增加裝置的穩定性，提高裝置的安全性。

因為還包括有放置板，頂部底部左右兩側均設有放置板，放置板設在飼料箱內側，放置板為長方體形，放置板長為1米，寬為1米，高為5厘米，放置板材質為Q235鋼，放置板可以放置袋裝飼料，當飼料箱內的飼料用完后，可以及時加料，提高工作效率。

因為攪拌葉片上均勻地開有第二小孔，第二小孔形狀為長方形， 長為5厘米，寬為4厘米，切小孔穿透攪拌葉片，減少攪拌葉片轉動時的阻力，增加攪拌效果。

因為還包括有擋柱，放置板頂部左右兩側均設有擋柱，擋柱為長方體形，長為1米，寬為4厘米，高為20厘米，擋柱材質為木質，推車推動過程中，擋柱可以防止放置板上的物體滑落，增加裝置的安全性。

(3)有益效果

本發明達到了喂料速度快、可以精確掌握喂料量、勞動量小的效果，利用本裝置可以提高喂料效率，并且可以根據不同種類的牲口精確地喂不同量的飼料，減速飼料的浪費，節約資金成本，減少資源浪費。

附圖說明

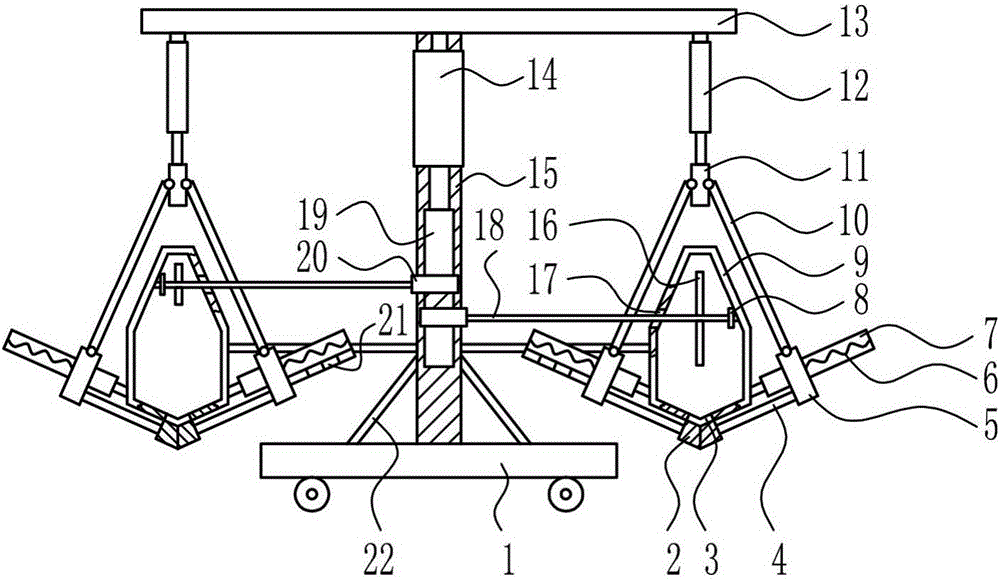

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明攪拌葉片的主視結構示意圖。

圖5為本發明的第四種主視結構示意圖。

附圖中的標記為：1-推車，2-擋塊，3-通孔，4-拉桿，5-滑塊，6-彈簧，7-滑軌，8-軸承座，9-飼料箱，10-連桿，11-連接塊，12-第一氣缸，13-頂板，14-第二氣缸，15-支撐架，16-攪拌葉片，17-第一小孔，18-轉桿，19-齒條，20-齒輪，21-刻度尺，22-加強筋，23-放置板，24-第二小孔，25-擋柱。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種畜牧業用精確型喂料裝置，如圖1-5所示，包括有推車1、擋塊2、拉桿4、滑塊5、彈簧6、滑軌7、軸承座8、飼料箱9、連桿10、連接塊11、第一氣缸12、頂板13、第二氣缸14、支撐架15、攪拌葉片16、轉桿18、齒條19、齒輪20和刻度尺21；推車1頂部中部設有支撐架15，支撐架15頂部設有頂板13，頂板13底部左右兩側對稱設有第一氣缸12，第一氣缸12下端連接有連接塊11，連接塊11下部左右兩側對稱鉸接連接有連桿10，支撐架15下部左右兩側對稱設有飼料箱9，飼料箱9內側均開有第一小孔17，飼料箱9底部均開有通孔3飼料箱9下部左右兩側對稱設有滑軌7，內側滑軌7底部均設有刻度尺21，滑軌7上設有滑塊5，左右兩側連桿10分別與左右兩側滑塊5鉸接連接，滑塊5外側與滑軌7之間均設有彈簧6，滑塊5內側均設有拉桿4，拉桿4末端均設有擋塊2，擋塊2位于通孔3正下方，擋塊2與飼料箱9底部接觸，飼料箱9內均設有軸承座8，軸承座8上均設有轉桿18，轉桿18上均設有攪拌葉片16，攪拌葉片16設在飼料箱9內，左右兩側的轉桿18分別穿過左右兩側的第一小孔17，轉桿18上均設有齒輪20，支撐架15前側設有第二氣缸14，第二氣缸14下端設有齒條19，齒輪20與齒條19嚙合。

還包括有加強筋22，推車1頂部與支撐架15下部左右兩側之 間均設有加強筋22，加強筋22上表面與支撐架15為焊接連接，加強筋22下表面與推車1頂部為焊接連接，加強筋22為傾斜裝置，切加強筋22的傾斜角度為45度。

還包括有放置板23，頂部底部左右兩側均設有放置板23，放置板23設在飼料箱9內側，放置板23為長方體形，放置板23長為1米，寬為1米，高為5厘米，放置板23材質為Q235鋼。

攪拌葉片16上均勻地開有第二小孔24，第二小孔24形狀為長方形，長為5厘米，寬為4厘米，切小孔穿透攪拌葉片16。

還包括有擋柱25，放置板23頂部左右兩側均設有擋柱25，擋柱25為長方體形，長為1米，寬為4厘米，高為20厘米，擋柱25材質為木質。

還包括有頂板13材質為Q235鋼。

還包括有支撐架15材質為HT200。

工作原理：當需要喂料時，工作人員將飼料箱9內裝入適量的飼料，裝好之后，推動小車，將小車推到合適位置，當小車推到合適位置后，工作人員控制第一氣缸12伸長，帶動連接塊11向下移動，通過連桿10的作用，使左側滑塊5向左移動，使右側滑塊5向右移動，彈簧6壓縮，從而帶左右兩側擋塊2移動，使飼料從通孔3內漏出，工作人員可以通過刻度尺21精確地知道滑塊5的位移，從而知道飼料漏出的量，根據需要喂料的量，控制滑塊5的位置，當滑塊5到達所需位置后，關閉第一氣缸12。喂料的同時控制第二氣缸14伸長，帶動齒條19向下移動，當齒條19向下移動一定距離后，再 控制第二氣缸14縮短復位，帶動齒條19向上移動，不斷地控制第二氣缸14伸長和縮短，從而帶動齒條19不斷地上下移動，因為齒輪20與齒條19嚙合，從而帶動齒輪20不斷地順時針和逆時針交替轉動，從而帶動轉桿18不斷地順時針和逆時針交替轉動，攪拌葉片16也隨之不斷地順時針和逆時針交替轉動，攪拌飼料箱9內的飼料，防止飼料箱9內的飼料結塊，影響喂料速度。當喂好料后，且第二氣缸14復位后，關閉第二氣缸14，并控制第一氣缸12縮短，帶動連接塊11向上移動，通過連桿10和彈簧6的作用，使滑塊5復位，從而帶動擋塊2復位，當擋塊2復位后，控制第一氣缸12關閉。

因為還包括有加強筋22，推車1頂部與支撐架15下部左右兩側之間均設有加強筋22，加強筋22上表面與支撐架15為焊接連接，加強筋22下表面與推車1頂部為焊接連接，加強筋22為傾斜裝置，切加強筋22的傾斜角度為45度，加強筋22可以增加裝置的穩定性，提高裝置的安全性。

因為還包括有放置板23，頂部底部左右兩側均設有放置板23，放置板23設在飼料箱9內側，放置板23為長方體形，放置板23長為1米，寬為1米，高為5厘米，放置板23材質為Q235鋼，放置板23可以放置袋裝飼料，當飼料箱9內的飼料用完后，可以及時加料，提高工作效率。

因為攪拌葉片16上均勻地開有第二小孔24，第二小孔24形狀為長方形，長為5厘米，寬為4厘米，切小孔穿透攪拌葉片16，減少攪拌葉片16轉動時的阻力，增加攪拌效果。

因為還包括有擋柱25，放置板23頂部左右兩側均設有擋柱25，擋柱25為長方體形，長為1米，寬為4厘米，高為20厘米，擋柱25材質為木質，推車1推動過程中，擋柱25可以防止放置板23上的物體滑落，增加裝置的安全性。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
