本實用新型涉及到一種農業機械，尤其涉及一種寬幅折疊式多功能穴播機。

技術領域

本實用新型涉及到一種農業機械，尤其涉及一種寬幅折疊式多功能穴播機。

背景技術：

水直播機是一種常用的播種機械，現有的水直播機都是一體式結構，不能折疊，由于要考慮水直播機能正常在機車道路上通行，水直播機的工作長度較短，工作效率不高，播種量不可調節，不能實現穴播，功能單一，使用起來很不方便。

背景技術

水直播機是一種常用的播種機械，現有的水直播機都是一體式結構，不能折疊，由于要考慮水直播機能正常在機車道路上通行，水直播機的工作長度較短，工作效率不高，播種量不可調節，不能實現穴播，功能單一，使用起來很不方便。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種穴播效果好的寬幅折疊式多功能穴播機。

為了解決上述技術問題，本實用新型采用的技術方案是：寬幅折疊式多功能穴播機，包括：機架，在所述機架的下端設置中間播種箱，在中間播種箱的

兩側上通過連接插銷對稱設置有左播種箱和右播種箱，在所述機架的上端兩側寬幅折疊式多功能穴播機。

實用新型內容

本實用新型所要解決的技術問題是：提供一種穴播效果好的寬幅折疊式多功能穴播機。

為了解決上述技術問題，本實用新型采用的技術方案是：寬幅折疊式多功能穴播機，包括：機架，在所述機架的下端設置中間播種箱，在中間播種箱的

兩側上通過連接插銷對稱設置有左播種箱和右播種箱，在所述機架的上端兩側連接，從動傳送鏈輪設置在所述第一播種軸上；在所述中間播種箱與右播種箱之間設置有鎖定機構，所述鎖定機構的機構包括：設置在中間播種箱上的錐形連接端，設置在右播種箱上與錐形連接端相互配合的連接腔，在錐形連接端上設置有連接孔，在右播種箱上設置有與連接腔相互連通的定位孔，插銷的一端與連接孔、定位孔相互配合將中間播種箱和右播種箱固定在一起，插銷的中部設置在插銷殼體內，在插銷上套設有彈簧，彈簧的一端與插銷殼體的內側相抵，彈簧的另一端與設置在插銷上的擋圈相抵，插銷的另一端通過軟軸與右液壓油缸的活塞桿相連接；在所述中間播種箱與左播種箱之間也設置有同樣結構的鎖定機構；在所述活塞桿一端的右播種箱上設置有鎖緊孔，在所述活塞桿另一端的右液壓油缸上設置有固定孔，銷釘與鎖緊孔、固定孔相互配合將折疊起來的右播種箱固定在右液壓油缸上；在所述活塞桿、左播種箱上也設置有同樣的鎖緊孔和固定孔；在所述動力地輪上均勻設置有若干齒，所述動力地輪的外形成鼓狀；在所述動力地輪上設置有地輪高度調節裝置，所述地輪高度調節裝置的結構包括：一端與動力地輪相連接的連接套，連接套的上端固定在地輪支架上，在連接套內設置有調節螺桿，調節螺桿的上端連接有調節手柄。

本實用新型的優點是：上述寬幅折疊式多功能穴播機，可以定量調節每畝穴數和每穴種子數，穴播株距合理，通風透光性好，代替手工穴播，可以省工、省時、減少繁重的彎腰勞動，提高穴播栽培的經濟效益，使得水稻生長中后期通風透光性好，為繁種水稻的去雜起到很大的幫助，可折疊確保水直播機可以在機車道路上通行，安全性高，寬幅作業 ，可同時完成平田、播種、塌谷、開溝等復式作業。

附圖說明

圖1為本實用新型寬幅折疊式多功能穴播機的立體結構示意圖。

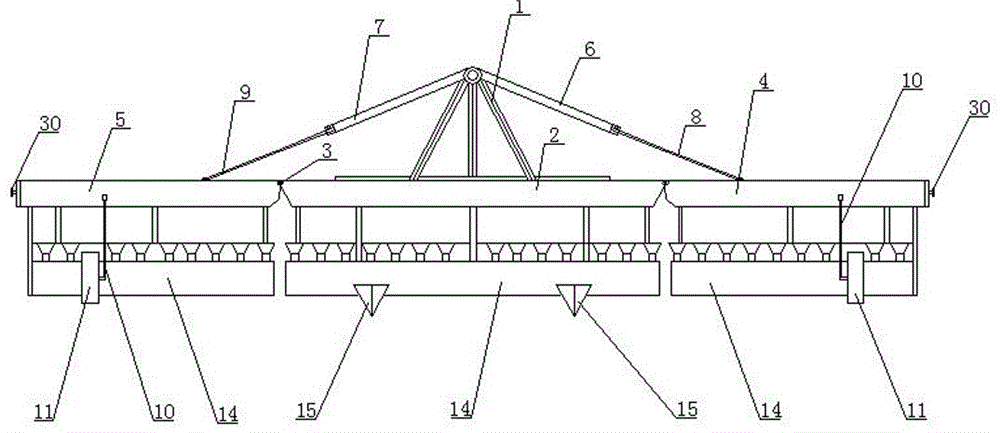

圖2為本實用新型寬幅折疊式多功能穴播機的正面結構示意圖。

圖3為本實用新型寬幅折疊式多功能穴播機中中間播種箱與播種軸的連接結構示意圖。

圖4為圖3中C-C剖視結構示意圖。

圖5為本實用新型寬幅折疊式多功能穴播機中動力地輪的安裝結構示意圖。

圖6為本實用新型寬幅折疊式多功能穴播機中地輪軸與播種軸之間的傳動結構示意圖。

圖7為本實用新型寬幅折疊式多功能穴播機中弧形平田刮板與開溝犁體的安裝結構示意圖。

圖8為圖7的左視結構示意圖。

圖9為本實用新型寬幅折疊式多功能穴播機中中間播種箱播種軸與中間播種箱播種軸的連接結構示意圖。

圖10為本實用新型寬幅折疊式多功能穴播機中中間播種箱與右播種箱之間鎖定機構的結構示意圖。

圖11為本實用新型寬幅折疊式多功能穴播機中連接腔的結構示意圖。

圖12為本實用新型寬幅折疊式多功能穴播機中錐形連接端的結構示意圖。

圖13為圖中A部分的放大結構示意圖。

圖14為圖中B部分的放大結構示意圖。

圖中：1、機架，2、中間播種箱，3、連接插銷，4、左播種箱，5、右播種箱，6、左液壓油缸，7、右液壓油缸，8、活塞桿，9、活塞桿，10、支架，11、支撐輪，12、地輪支架，13、動力地輪，14、弧形平田刮板，15、開溝犁體，16、拖溝器，17、塌谷軟膠帶，18、箱體，21、播種輪，22、播種槽，23、弧形擋板，24、弧形彈性鐵皮，26、第一播種軸，261、第二播種軸，27、地輪軸，28、牙嵌式連接機構，29、彈簧，30、種量調節手輪，31、主動鏈輪，32、主動鏈條，33、主動傳動鏈輪，34、傳動軸，35、從動傳動鏈輪，36、從動鏈條，37、從動傳送鏈輪，38、錐形連接端，39、連接腔，40、連接孔，41、定位孔，42、插銷，43、插銷殼體，44、彈簧，45、擋圈，46、軟軸，47、鎖緊孔，48、固定孔，49、齒，50、連接套，51、調節螺桿，52、調節手柄。

具體實施方式

下面結合附圖和具體實施例詳細描述一下本實用新型的具體內容。

如圖1、圖2、圖3、圖4、圖5、圖6、圖7、圖8、圖9、圖10、圖11、圖12、圖13、圖14所示，寬幅折疊式多功能穴播機，包括：機架1，在所述機架1的下端設置中間播種箱2，在中間播種箱2的兩側上通過連接插銷3對稱設置有左播種箱4和右播種箱5，在所述機架1的上端兩側上對稱設置有左液壓油缸6和右液壓油缸7，左液壓油缸6的活塞桿8與左播種箱4的上端相連接，右液壓油缸7的活塞桿9與右播種箱5的上端相連接，在左播種箱4、右播種箱5的前端上通過支架10設置有一對支撐輪11，在所述機架1的后端上通過地輪支架12設置有一對動力地輪13；在所述中間播種箱2、左播種箱4和右播種箱5的下端分別固定設置有弧形平田刮板14；在所述中間播種箱2下端的弧形平田刮板14上固定設置有一對開溝犁體15，所述開溝犁體15的設置位置與動力地輪13相互對應；在所述弧形平田刮板14的下端都均勻設置有若干拖溝器16，在所述中間播種箱2、左播種箱4和右播種箱5的后端都分別設置有與拖溝器16相互配合的塌谷軟膠帶17；所述中間播種箱2的結構包括：箱體18，設置在箱體18內的播種輪21，在播種輪21的表面上均勻設置有五個播種槽22，在播種輪21一側的箱體18上端內側設置有與播種輪21相互配合的弧形擋板23，在播種輪21的另一側的箱體18下端內側設置有播種輪21相互配合的弧形彈性鐵皮24，播種輪21固定在第一播種軸26上，第一播種軸26通過傳動裝置與地輪軸27相連接，地輪軸27設置在所述的地輪支架12上，所述的左播種箱4、右播種箱5與中間播種箱2的結構相同，中間播種箱2內的第一播種軸26通過牙嵌式連接機構28和彈簧29分別與左播種箱4、右播種箱5內的第二播種軸261相連接，所述第二播種軸261與種量調節手輪30相連接；所述傳動裝置的結構包括：設置在地輪軸27上的主動鏈輪31，主動鏈輪31通過主動鏈條32與主動傳動鏈輪33相互連接，主動傳動鏈輪33設置在傳動軸34的一端上，在傳動軸34的另一端上設置有從動傳動鏈輪35，從動傳動鏈輪35通過從動鏈條36與從動傳送鏈輪37相連接，從動傳送鏈輪37設置在所述第一播種軸26上；在所述中間播種箱2與右播種箱5之間設置有鎖定機構，所述鎖定機構的機構包括：設置在中間播種箱2上的錐形連接端38，設置在右播種箱5上與錐形連接端38相互配合的連接腔39，在錐形連接端38上設置有連接孔40，在右播種箱5上設置有與連接腔39相互連通的定位孔41，插銷42的一端與連接孔40、定位孔41相互配合將中間播種箱2和右播種箱5固定在一起，插銷42的中部設置在插銷殼體43內，在插銷42上套設有彈簧44，彈簧44的一端與插銷殼體43的內側相抵，彈簧44的另一端與設置在插銷42上的擋圈45相抵，插銷42的另一端通過軟軸46與右液壓油缸7的活塞桿9相連接；在所述中間播種箱2與左播種箱4之間也設置有同樣結構的鎖定機構；在所述活塞桿9一端的右播種箱5上設置有鎖緊孔47，在所述活塞桿9另一端的右液壓油缸7上設置有固定孔48，銷釘與鎖緊孔47、固定孔48相互配合將折疊起來的右播種箱5固定在右液壓油缸7上；在所述活塞桿8、左播種箱4上也設置有同樣的鎖緊孔和固定孔；在所述動力地輪13上均勻設置有若干齒49，所述動力地輪13的外形成鼓狀；在所述動力地輪13上設置有地輪高度調節裝置，所述地輪高度調節裝置的結構包括：一端與動力地輪13相連接的連接套50，連接套50的上端固定在地輪支架12上，在連接套50內設置有調節螺桿51，調節螺桿51的上端連接有調節手柄52。

使用時，由拖拉機帶動寬幅折疊式多功能穴播機工作，由于水直播機的設計寬度較寬，在一般的機車道路上無法通行，田間轉移也很困難，為了保證通行和轉移方便，如圖1、圖2所示，本實用新型將水直播機設計成可折疊的三個單體（中間播種箱2、左播種箱4和右播種箱5）并通過連接插銷3和鎖定機構將三個單體橫向聯接起來。將拖拉機的液壓輸出與水直播機的兩個左液壓油缸6和右液壓油缸7相連接，通過左液壓油缸6、右液壓油缸7活塞桿的伸縮來完成

水直播機的折疊與展開。

如圖1、圖2所示，由拖拉機液壓輸出的高壓油分別驅動左液壓油缸6內的活塞桿8和右液壓油缸7內的活塞桿9向內收至極限，將水直播機兩側的左播種箱4和右播種箱5折疊與地面成90°，水直播機進入運輸狀態，大大降低了水直播機的寬度；當左液壓油缸6內的活塞桿8和右液壓油缸7內的活塞桿9向外伸至極限，將水直播機兩側的左播種箱4和右播種箱5張開成水平狀態，水直播機進入工作狀態，寬幅作業，提高了工作效率。

為保證中間播種箱2、左播種箱4和右播種箱5在田間作業時一直保持水平狀態，在所述中間播種箱2與左播種箱4和右播種箱5之間都分別設置有鎖定機構。如圖10、圖11、圖12所示，當右液壓油缸7的活塞桿9伸至極限時，右播種箱5向中間播種箱2靠近，中間播種箱2上的錐形連接端38插入到右播種箱5上的連接腔39中，插銷42在彈簧44的壓力作用下插入連接孔40和定位孔41中，這樣就將右播種箱5向中間播種箱2鎖定在一起。當右液壓油缸7的活塞桿9收縮時，活塞桿9通過軟軸46拉動插銷42，解除對右播種箱5和中間播種箱2的鎖定。中間播種箱2與左播種箱4之間的鎖定機構也是同樣的工作原理。

為了保證運輸過程中的安全，如圖1、圖13、圖14所示，當右液壓油缸7的活塞桿9收縮至極限時，右播種箱5上的鎖緊孔47與右液壓油缸7上的固定

孔48相互配合，通過銷釘將折疊起來的右播種箱5固定在右液壓油缸7上。

如圖5、圖6所示，拖拉機前進時帶動動力地輪13轉動，利用動力地輪13傳遞動力，地輪軸27上的主動鏈輪31隨之轉動，主動鏈輪31通過主動鏈條32帶動主動傳動鏈輪33轉動，從而使傳動軸34隨之轉動，設置在傳動軸34的另一端上設置有從動傳動鏈輪35通過從動鏈條36帶動從動傳送鏈輪37轉動，從而使中間播種箱2的第一播種軸26隨之轉動，第一播種軸26再通過牙嵌式連接機構28帶動兩側左播種箱4、右播種箱5內的第二播種軸261隨之轉動。

如圖3、圖4所示，播種時，種子在重力作用下填滿播種輪21上的播種槽22，弧形彈性鐵皮24和播種輪21之間的間隙，播種輪21圓周上均勻分布有5個播種槽22，在播種輪21一側上方有一弧形擋板23擋住種子，擋住越過播種槽22弧面上方多余的種子，使得種子落入播種輪21上的播種槽22和弧形彈性鐵皮24的一側，第一播種軸26轉動時帶動播種輪21旋轉，當播種槽22向帶有弧形彈性鐵皮24方向轉至與帶有弧形彈性鐵皮24接觸線的下方時，此時播種槽22接近垂直狀態，播種槽22內的種子自由落到地表上，即完成一穴種子的播種，播種機不斷前進，第一播種軸26不停轉動，使得播種槽22排出的種子間斷排種，最終實現穴直播效果。

實際應用過程中，也可以將排肥輪都安裝在同一個箱體18內，這樣就可以同時進行播種、排肥，滿足不同稻種的播種和播肥要求。

如圖1、圖2、圖5所示，當拖拉機帶著水播種機在水田作業時，拖拉機的

輪胎在田間壓出兩條不成型的溝，開溝就是將兩條不成型的溝變成梯形溝，并能保證一定的寬度和深度。由一對開溝犁體15對溝進行擠壓，初步成行，再由兩個動力地輪13二次擠壓完全成形，這就形成了兩條的梯形溝。如圖5所示，在所述動力地輪13上設置有地輪高度調節裝置，地輪高度調節裝置可以根據實際情況調節動力地輪的高度，從而改變梯形溝的深度。

如圖2、圖7、圖8所示，平田主要是通過弧形平田刮板14對泥漿進行擠壓，使淤泥左右滑移，將高出的部分移至低洼的地方，從而達到平田的作用，弧形平田刮板14對泥漿的阻力小、滑動性能好、擠壓效果好。

如圖1、圖7、圖8所示，在每個拖溝器16后面對應位置設置有塌谷軟膠帶17隨機前行，利用塌谷軟膠帶17與田間濕潤土壤之間的吸附力，在播種作業完成后進行塌谷，既達到播種后塌谷護芽、防雀害、防干旱回芽的目的，又可抵御一定的雨水沖刷，提高成苗率。
