本實用新型涉及農業設備技術領域，更具體地說，涉及一種免耕播種機的破茬碎土裝置。此外，本實用新型還涉及一種具有上述破茬碎土裝置的免耕播種機。

背景技術：

免耕播種，是指播種前不單獨進行土壤耕作，作物生長期間不進行土壤管理而在茬地上直接播種的一種耕作方法。該耕種方式能夠減少土壤水分蒸發，減少風蝕和水土流失，種子容易播在濕土中，利于保苗保墑。免耕播種能夠適時播種，有利于搶種下茬作物；可以減少機具進地次數，減少機械化作業投資，節省勞動力和燃料，降低生產成本。但是，隨著秸稈利用的降低，前茬作物秸稈大量殘留地表，給免耕播種機械的播種作業帶來了諸多問題。

目前主要采用被動圓盤刀式和主動旋轉刀式機構來進行破茬和碎土。被動圓盤刀式入土能力小，碎土能力差，對土壤緊實度改變不大；主動旋轉刀式機構播種時行距固定不能改變，并且容易將作物根茬和粉碎秸稈埋在播種行內，從而影響種子的萌發。

綜上所述，如何提供一種破茬碎土裝置，以提高其破茬碎土能力，并實現多行距播種的功能，是目前本領域技術人員亟待解決的問題。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種免耕播種機的破茬碎土裝置，以提高其破茬碎土能力，并實現多行距播種的功能。本實用新型的另一目的是提供一種具有上述破茬碎土裝置的免耕播種機。

為了達到上述目的，本實用新型提供如下技術方案：

一種免耕播種機的破茬碎土裝置，包括：

機架；

設置在所述機架上的刀軸，所述刀軸上設置有用于破茬碎土的刀片，所述刀片能夠相對所述刀軸軸向移動，且所述刀片的切割部與所述刀軸的橫截面具有夾角；

設置在所述機架上的變速箱；

帶動所述刀軸轉動的傳動裝置。

優選的，還包括設置在所述機架的后梁桿上的限深裝置，所述限深裝置包括與所述后梁桿固定連接的固定輪臂及設置在所述固定輪臂上的限深輪。

優選的，所述限深裝置還包括與所述固定輪臂連接的活動輪臂，且所述固定輪臂與所述活動輪臂之間的相對位置通過調節件調節，以改變所述限深輪的高度。

優選的，所述調節件為調節螺桿。

優選的，所述刀軸上間隔設置有多個刀盤，所述刀片設置在所述刀盤的周向，且所述刀片的在所述刀盤上的偏折方向交錯設置，所述刀盤能夠沿所述刀軸的軸向移動。

優選的，所述刀片設置為等腰三角形或等腰梯形。

優選的，所述刀片的兩側均設置刀刃，且刀面上設置有與刀刃面相交的圓弧狀切口。

優選的，所述刀片的切割部與安裝部之間具有夾角，且所述夾角設置為160°-170°。

優選的，還包括設置在所述后梁桿上的播種裝置。

本實用新型提供的破茬碎土裝置，其機架上的刀軸能夠在變速箱的作用下，通過傳動裝置帶動刀片轉動從而進行破茬碎土作業，且由于刀片的切割部與刀軸的橫截面具有夾角，因此在刀片轉動作業的過程中，增大了破茬碎土的范圍，不僅能夠更好的進行碎土，也能夠將原有根茬盡可能多的拋至旋耕位置的兩側，從而保護了種子的萌發。此外，由于刀片能夠在刀軸上軸向移動，因此可以根據實際情況改變相鄰刀片之間的軸向間距，從而滿足不同的耕種需求，實現來多行距播種的目的。

基于上述提供的破茬碎土裝置，本實用新型還提供一種免耕播種機，包括播種機本體及與所述播種機本體連接的破茬碎土裝置；所述破茬碎土裝置為上述任一項所述的破茬碎土裝置。

由于該免耕播種機具有上述破茬碎土裝置，因此該免耕播種機直接或間接的具有上述破茬碎土裝置所具有的技術效果。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1為本實用新型實施例提供的破茬碎土裝置的軸測圖；

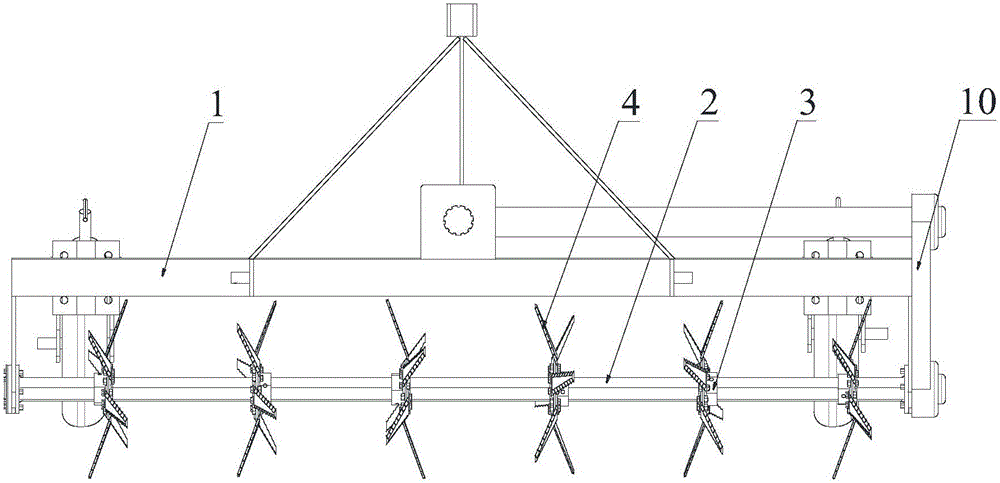

圖2為本實用新型實施例提供的破茬碎土裝置的主視圖；

圖3為本實用新型實施例提供的破茬碎土裝置的側視圖；

圖4為本實用新型實施例提供的破茬碎土裝置結中刀片的結構示意圖；

圖5為本實用新型實施例提供的破茬碎土裝置結中刀片的側視圖。

上圖1-圖5中：

1為機架、2為刀軸、3為刀盤、4為刀片、5為限深輪、6為固定輪臂、7為活動輪臂、8為調節件、9為變速箱、10為傳動裝置、11為后梁桿、12為懸掛部。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參見圖1至圖5，本實用新型實施例提供的免耕播種機的破茬碎土裝置，包括機架1、設置在機架1上的刀軸2、設置在刀軸2上的刀片4、設置在機架1上的變速箱9以及帶動刀軸2轉動的傳動裝置10。使用時，變速箱9作用于傳動裝置10，從而帶動機架1上的刀軸2轉動，此時刀軸2上的刀片4便能夠對田地進行破茬碎土作業。本申請中刀軸2的轉動方向與破茬碎土裝置前進的方向相反，能夠減少干濕土混合的程度，從而為種子的萌發提供最佳的土壤環境。優選的，本申請中的刀片4是彎折結構，具體的，刀片4的切割部與刀軸2的橫截面具有夾角，該種設置增大了刀片4破茬碎土時的作用面積，從而能夠高效的進行破茬碎土，且能夠更好的將田地里的根茬拋出，減少播種的阻力，并提高了種子的萌芽率。此外，刀片4還能夠相對刀軸2軸向移動，即相鄰兩個刀片4之間的位置可調，根據實際的播種情況可通過改變相鄰刀片4之間的情況來實現多行距高效播種。

本申請的一個實施例中，上述破茬碎土裝置還包括設置在機架1的后梁桿11上的限深裝置，且深裝置包括與后梁桿11固定連接的固定輪臂6及設置在固定輪臂6上的限深輪5。作為優選的，上述限深裝置還包括與固定輪臂6連接的活動輪臂7，此時，限深輪5安裝在活動輪臂7上，如圖1所示。且固定輪臂6與活動輪臂7之間的相對位置通過調節件8調節，從而改變限深輪5的相對刀片4的旋轉外徑的高度，從而改變入土深度。具體的，上述調節件8可設置為調節螺桿，當然，設置為其余可調節的形式也是可行的。

作為本申請的一個優選方案，上述刀軸2上間隔設置有多個刀盤3，且刀盤3能夠沿刀軸2的軸向移動，從而間接改變刀軸2上相鄰刀片4之間的距離，達到多行距播種的目的。具體的，刀盤3與刀軸2之間通過螺栓固定連接，在擰松螺栓的情況下可以調節刀盤3在刀軸2上的位置，當然，該方案并不唯一，其余形式也是可取的。刀片4設置在刀盤3的周向，且刀片4的在刀盤3上的偏折方向交錯設置，具體如圖2所示。可以理解的是，上述刀盤3及刀片4的數量、大小等可根據實際生產中刀軸2的長度、田地的參數等具體情況進行設定，此處不做具體限定。優選的，上述刀片4均勻分布在刀盤3的周向，且每個刀盤3上設置有六個刀片4。就刀軸2及刀盤3的結構而言，可以將兩者均設置為六邊形結構，當然設置為其余相同結構或不同結構也在本申請的保護范圍內，并不局限于均是六邊形結構。

此外，刀片4的結構可優選的設置為等腰三角形或等腰梯形。使用過程中，可使刀片4的兩側均為刀刃，且刀面上設置有與刀刃面相交的圓弧狀切口。以確保破茬碎土時的順利進行，并提高刀片4的使用壽命。

在本申請的一個實施例中，刀片4的切割部與安裝部之間設置有夾角，且優選的可將上述夾角設置為160°-170°，在保證破茬碎土正常進行的情況下，保證刀片4的受力情況，具體如圖4-圖5所示。

還可在后梁桿11上設置播種裝置，使其與刀盤3前后共線，從而在破茬碎土的同時進行播種，提高播種的效率。

此外，還可在機架1上設置遮泥板，以減少破茬碎土作業中裝置上的灰塵積累，從而方便后續的清洗維護。

本實用新型實施例提供的破茬碎土裝置，其機架1上的刀軸2能夠在變速箱9的作用下，通過傳動裝置10帶動刀片4轉動從而進行破茬碎土作業，且由于刀片4的切割部與刀軸2的橫截面具有夾角，因此在刀片4轉動作業的過程中，增大了破茬碎土的范圍，不僅能夠更好的進行碎土，也能夠將原有根茬盡可能多的拋至旋耕位置的兩側，從而保護了種子的萌發。此外，由于刀片4能夠在刀軸1上軸向移動，因此可以根據實際情況改變相鄰刀片4之間的軸向間距，從而滿足不同的耕種需求，實現來多行距播種的目的。

基于上述實施例提供的破茬碎土裝置，本實用新型實施例還提供一種免耕播種機，包括播種機本體及與播種機本體連接的破茬碎土裝置；且該破茬碎土裝置為上述任一項的破茬碎土裝置。至于該免耕播種機其余部分的具體結構，請參見現有技術，本文不再贅述。

由于該免耕播種機具有上述破茬碎土裝置，因此在一定程度上，該免耕播種機也能夠高效的完成破茬碎土的作業，保護種子的萌發，并實現了多行距播種的功能。

本說明書中各個實施例之間采用遞進的形式進行描述，每個實施例重點說明的均是與其他實施例的不同之處，各個實施例之間的相似部分互相參見即可。

對所公開的實施例的上述說明，使本領域技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
