本實用新型涉及一種旋耕施肥播種機，具體涉及一種旋耕施肥播種機的刮泥板機構，屬于農業機械技術領域。

背景技術：

旋耕施肥播種機是由拖拉機動力輸出軸驅動的耕作機具，主要用于旱地施肥播種，依次作業可完成破茬、施肥、覆土以及振壓等功能。在旋耕施肥播種機工作過程中，旋耕施肥播種機中的振壓輪上常常會粘附泥土，當泥土粘附過多時就會影響振壓輪的圓度，從而導致振壓輪行走不暢，而振壓輪是種箱以及肥箱傳動機構的驅動機構，當振壓輪行走不暢時會直接影響播種和施肥，因此現有技術中常常會在振壓輪固定架上安裝一個刮泥板，隨著振壓輪的轉動，刮泥板將附著在振壓輪上的泥土刮除，但是由于隨著振壓輪的使用時間的增長，振壓輪表面會出現一定的磨損，從而導致刮泥板與振壓輪不夠貼合，使刮泥板失去原有的作用；且當刮泥板與振壓輪安裝過近時，還會影響振壓輪的轉動，因此使用一段時間就需要調整刮泥板或者更換刮泥板，不僅影響工作效率，還會造成零部件的浪費，提高作業成本。

技術實現要素：

為解決上述問題，本實用新型提供一種旋耕施肥播種機的刮泥板結構，可以保證刮泥板始終以合適的壓力貼合在振壓輪表面，使振壓輪保持順暢轉動，提高工作效率以及降低作業成本。

為了實現上述目的，一種旋耕施肥播種機的刮泥板機構，包括安裝在振壓輪固定架上的刮泥板固定架，刮泥板固定架上安裝有若干組刮泥板，還包括壓板彈簧以及刮泥板穿管，刮泥板上端具有方形開口，壓板彈簧套裝在刮泥板穿管的中間開口處，且壓板彈簧的兩端分別卡在刮泥板的開口處的兩側；刮泥板的上端為圓管結構，下端為板狀結構，刮泥板的上端套裝在刮泥板穿管上，刮泥板固定架的中間固定有連接板，壓板彈簧和刮泥板穿管分別固定在連接板上。

刮泥板通過刮泥板穿管和壓板彈簧安裝在刮泥板固定架上，并可以隨時調整壓板彈簧的安裝位置，使刮泥板始終以一定的壓力壓在振壓輪的表面，同時防止壓力過大影響振壓輪的轉動。轉動經過刮泥板時就會將黏在振壓輪表面的泥土刮下，有效地解決了振壓輪圓度的偏差造成的刮泥板與振壓輪之間壓力過大、以及刮泥板與振壓輪之間出現縫隙造成的振壓輪表面的土壤不能刮干凈等問題。

進一步的，所述連接板為槽鋼。槽鋼相較于普通結構固定更加牢靠穩固。

進一步的，壓板彈簧中間具有矩形間隙，并通過固定螺栓安裝在連接板上。設計成此形狀的壓板彈簧更加方便安裝，且安裝后更加穩固防止使用中脫落，提高本結構的穩定性。

本實用新型通過在刮泥板上加裝壓板彈簧以及刮泥板穿管，使刮泥板始終以合適的壓力貼合在振壓輪表面，保證振壓輪順暢轉動，提高工作效率以及降低作業成本。

附圖說明

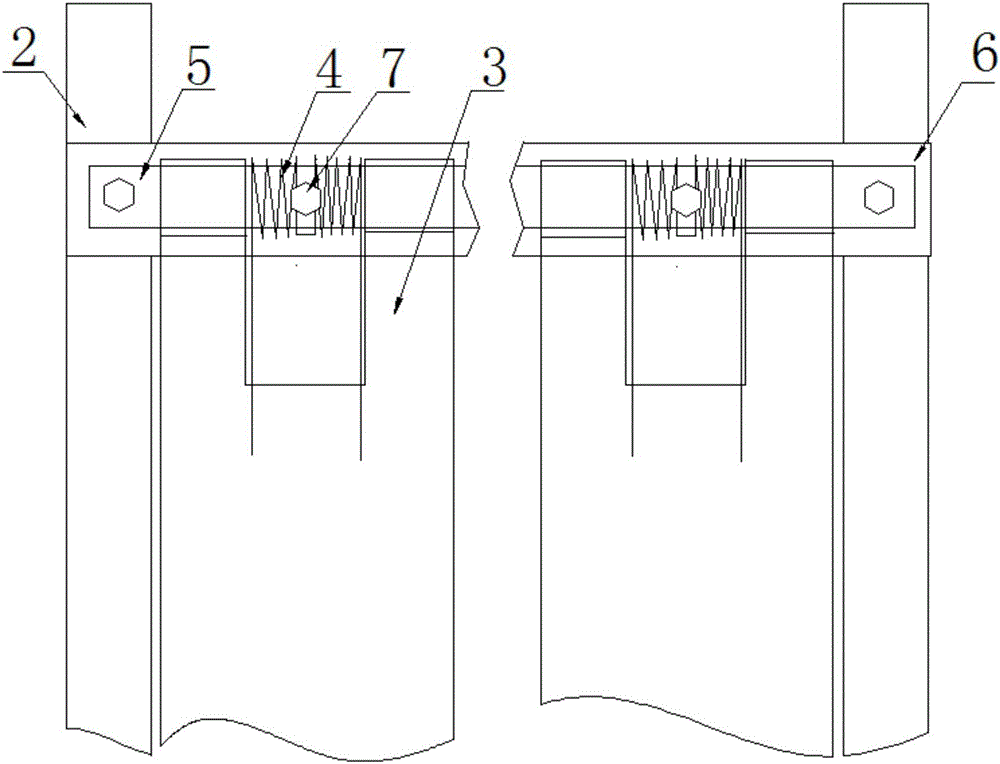

圖1為本實用新型的結構示意圖；

圖2為圖1的左視圖。

圖中：1、振壓輪固定架；2、刮泥板固定架；3、刮泥板；4、壓板彈簧；5、刮泥板穿管；6、連接板；7、固定螺栓。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1和圖2所示，一種旋耕施肥播種機的刮泥板機構，包括安裝在振壓輪固定架1上的刮泥板固定架2，刮泥板固定架2上安裝有若干組刮泥板3，還包括壓板彈簧4以及刮泥板穿管5，刮泥板3上端具有方形開口，壓板彈簧4套裝在刮泥板穿管5的中間開口處，且壓板彈簧4的兩端分別卡在刮泥板3的開口處的兩側；刮泥板3的上端為圓管結構，下端為板狀結構，刮泥板的上端套裝在刮泥板穿管5上，刮泥板固定架2的中間固定有連接板6，壓板彈簧4和刮泥板穿管5分別固定在連接板6上。

刮泥板通過刮泥板穿管和壓板彈簧安裝在刮泥板固定架上，并可以隨時調整壓板彈簧的安裝位置，使刮泥板始終以一定的壓力壓在振壓輪的表面，同時防止壓力過大影響振壓輪的轉動。轉動經過刮泥板時就會將黏在振壓輪表面的泥土刮下，有效地解決了振壓輪圓度的偏差造成的刮泥板與振壓輪之間壓力過大、以及刮泥板與振壓輪之間出現縫隙造成的振壓輪表面的土壤不能刮干凈等問題。

進一步的，所述連接板6為槽鋼。槽鋼相較于普通結構固定更加牢靠穩固。

進一步的，壓板彈簧4中間具有矩形間隙，并通過固定螺栓7安裝在連接板上。設計成此形狀的壓板彈簧更加方便安裝，且安裝后更加穩固防止使用中脫落，提高本結構的穩定性。
