本實用新型涉及農用機械技術領域，具體為一種型鹽堿地松土機。

背景技術：

在播種農作物時，需要對土地進行松土，擴大農作物與氧氣的接觸面積，有利于農作物的有氧呼吸，油漆在鹽堿地，土壤中含有的鹽堿分量較多，傳統的手工作業，耗費人力物力，例如中國專利申請號為201110263298.1明一種用于為草坪通風的松土機，其具有：主要由復合材料制成的殼體，該殼體承載四個行進輪和或驅動輪；驅動電機，其設置在構造為殼體的空腔的電機室中；設置在殼體的底部并向下開放的工作室，用于至少一個可旋轉的刀具軸，該刀具軸具有至少一個松土機刀具和或鋼彈簧齒，該工作室具有由復合材料制成的壁，該壁具有加強肋，這些加強肋有助于壁的形狀穩定性，該裝置不具有雙重碎土功能，為此，我們提出了一種小型鹽堿地松土機。

技術實現要素：

本實用新型的目的在于提供一種小型鹽堿地松土機，以解決上述背景技術中提出的傳統碎土機碎土不徹底的問題。

為實現上述目的，本實用新型提供如下技術方案：一種小型鹽堿地松土機，包括立柱，所述立柱右側壁的底部通過螺釘連接有犁臂，所述立柱右側壁的頂部連接有支架，所述支架的左側壁與立柱的右側壁之間設置有加強桿，所述支架的底部通過銷軸連接有滾輪，所述立柱的左側壁設置有連接板，所述連接板的右端通過U型桿與立柱的外壁連接，所述連接板的頂部設置有動力裝置，所述動力裝置的左右兩側均設置有擋板，且擋板的底部與連接板的頂部連接，所述連接板的底部設置有套筒，所述套筒的右側壁插接有調整桿，所述調整桿與套筒右側壁之間插接有定位銷，所述套筒的底部插接有活動桿，所述調整桿的左端連接有齒輪，所述活動桿的外壁開有與齒輪適配連接的齒條，所述活動桿的底部通過銷軸連接有碎土輥筒，所述碎土輥筒的外壁通過銷軸連接有帶輪，所述帶輪通過皮帶與動力裝置輸出軸的主動輪連接。

優選的，所述U型桿底部兩端的外壁均套接有鎖緊螺母，且U型桿的外壁設置有與鎖緊螺母適配連接的外螺紋，所述連接板的右端開設有與U型桿連接的通孔。

優選的，所述犁臂的外壁開有長孔，所述長孔的內腔插接有兩組螺栓，所述立柱外壁的相應位置設置有與螺栓連接的螺栓孔，且立柱通過螺栓與犁臂連接。

優選的，所述調整桿與套筒的連接處設置有軸承，所述調整桿的本體開有與定位銷配合的小孔。

與現有技術相比，本實用新型的有益效果是：該小型鹽堿地松土機，立柱起到支撐的作用，增強結構強度，支架與立柱之間設置有加強板，增強穩定性，犁臂的外壁開有長孔，通過長孔調節犁臂與立柱之間的相對位置，使得該裝置能夠適應更多使用環境，犁臂旋起的土壤通過碎土輥筒進一步碎化，碎土效果更好，提高作物與氧氣的接觸面積，有利于農作物的生長。

附圖說明

圖1為本實用新型結構示意圖；

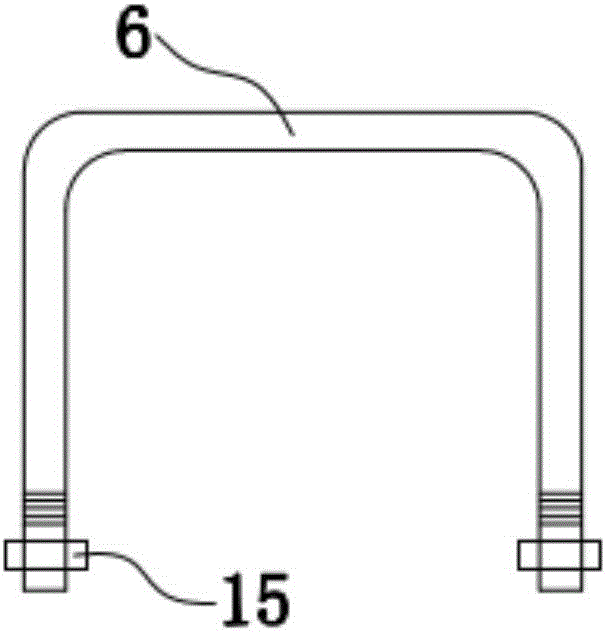

圖2為本實用新型U型桿結構示意圖；

圖3為本實用新型調整桿結構示意圖；

圖4為本實用新型犁臂結構示意圖。

圖中：1立柱、2犁臂、3支架、4滾輪、5連接板、6U型桿、7動力裝置、8擋板、9套筒、10調整桿、11定位銷、12活動桿、13碎土輥筒、14帶輪、15鎖緊螺母、16齒輪、17長孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種小型鹽堿地松土機，包括立柱1，所述立柱1右側壁的底部通過螺釘連接有犁臂2，所述立柱1右側壁的頂部連接有支架3，所述支架3的左側壁與立柱1的右側壁之間設置有加強桿，所述支架3的底部通過銷軸連接有滾輪4，所述立柱1的左側壁設置有連接板5，所述連接板5的右端通過U型桿6與立柱1的外壁連接，所述連接板5的頂部設置有動力裝置7，所述動力裝置7的左右兩側均設置有擋板8，且擋板8的底部與連接板5的頂部連接，所述連接板5的底部設置有套筒9，所述套筒9的右側壁插接有調整桿10，所述調整桿10與套筒9右側壁之間插接有定位銷11，所述套筒9的底部插接有活動桿12，所述調整桿10的左端連接有齒輪16，所述活動桿12的外壁開有與齒輪16適配連接的齒條，所述活動桿12的底部通過銷軸連接有碎土輥筒13，所述碎土輥筒13的外壁通過銷軸連接有帶輪14，所述帶輪14通過皮帶與動力裝置7輸出軸的主動輪連接。

其中，所述U型桿6底部兩端的外壁均套接有鎖緊螺母15，且U型桿6的外壁設置有與鎖緊螺母15適配連接的外螺紋，通過鎖緊螺母15與連接板5連接，使得連接板5拆卸方便、便于調整，所述連接板5的右端開設有與U型桿6連接的通孔，所述犁臂2的外壁開有長孔17，所述長孔17的內腔插接有兩組螺栓，所述立柱1外壁的相應位置設置有與螺栓連接的螺栓孔，且立柱1通過螺栓與犁臂2連接，所述調整桿10與套筒9的連接處設置有軸承，所述調整桿10的本體開有與定位銷11配合的小孔。

工作原理：使用時，滾輪4滾動，犁臂2與立柱1的組合對土壤進行開墾粗碎化，動力裝置7通過帶輪14與碎土輥筒13連接，碎土輥筒13的外壁均勻設置有碎土鉤，大塊的鹽堿土壤經過碎土輥筒13進行打碎，齒輪16與活動桿12外壁的齒條相配合，通過定位銷11固定調整桿，使得調整位置后調整桿10不會再次轉動。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
