本實用新型涉及一種磚濕簾結構的發酵床圈舍，屬于養殖業技術領域，該圈舍造價低廉，使用效果好，適合中小規模養殖戶使用。

背景技術：

集約化養殖的優勢是十分明顯的，但由于大規模土地流轉困難，以及畜禽糞便對環境污染的日趨嚴重，因此提倡適度規模生態健康養殖，農牧循環，生態養殖，種養結合，是畜禽養殖業的發展趨勢。

傳統小規模畜禽養殖戶在飼養畜禽時候夏季由于高溫，空氣流通不暢導致畜禽食欲下降，采食量下降，影響生長發育和生產性能，還會帶來“高熱病”等問題，特別是畜禽的糞污處理不及時會造成空氣質量下降，誘發呼吸系統疾病；目前大型規模養殖場采用的是風機-水簾組合，解決了夏季高溫的問題；由于風機-水簾造價大，成本高適合大規模集約化養殖使用，對小型養殖戶基本不適用，因此提供一種適合農村專業戶養殖，防暑降溫效果好，成本低環保無污染的圈舍顯得尤為重要和迫切。

技術實現要素：

本實用新型的目的在于提供一種具有價格低，制作簡單，材料來源容易，使用效果好，能解決小規模畜禽養殖戶夏季防暑降溫的問題，保持圈舍內空氣新鮮，自然通風，糞便通過發酵分解，無需清糞，而且圈舍沒有臭味，使畜禽充分享受動物福利的綠色環保圈舍。

為了達到以上目的，本實用新型采用的技術方案是：

一種磚濕簾結構的發酵床圈舍，由圈舍本體、屋頂和舍內發酵床圈舍構成。

所述屋頂由三角架體和夾心彩鋼瓦構成。

所述圈舍本體，為東西走向，南北墻體設有對稱的門和窗戶，其特征在于：所述圈舍本體設有東山墻體和西山墻體，所述東山墻體由空心磚砌成，所述東山墻體上端設有自來水噴管，所述自來水噴管上設有噴水孔，所述西山墻體上裝有排風扇。

所述發酵床圈舍由發酵床、水泥活動地面、過道、門和雙向飼料槽構成，其特征在于：每兩間圈舍水泥活動地面之間有雙向飼料槽。

本實用新型的有益效果在于：1、自然通風具有良好的防暑降溫作用，而且使豬舍內空氣新鮮氧氣充足，光線良好；2、采用發酵床養殖技術，直接降解畜禽糞便，發酵分解，無需清糞，而且圈舍沒有臭味，節省勞動力，實現糞污零排放；3、該實用新型制作簡單，材料來源容易，使用效果好，經濟實用，適合農村小型養殖戶種推廣應用。

附圖說明

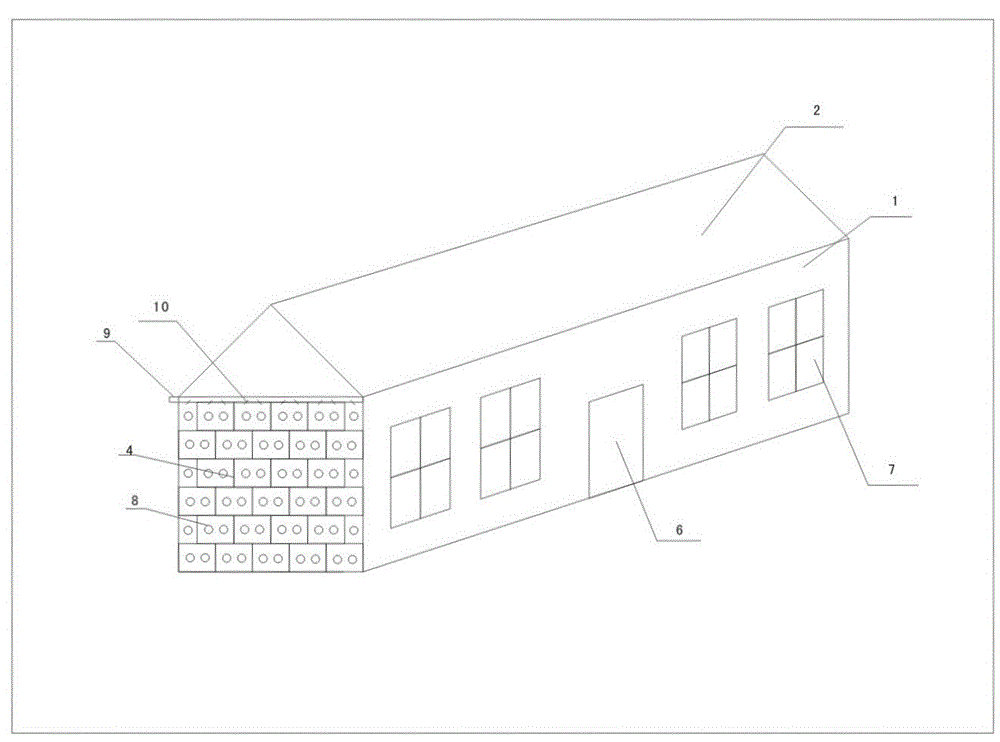

圖1為本實用新型結構俯視示意圖。

圖2為本實用新型結構主視示意圖。

圖3為本實用新型結構右視放大示意圖。

圖4為本實用新型空心磚主視示意圖。

圖中：1、圈舍本體；2、屋頂；3、舍內發酵床圈舍；4、東山墻；5、西山墻；6、門；7、窗戶；8、空心磚；9、自來水噴管；10、噴孔；11、排氣扇；12、發酵床；13、水泥活動地面；14、過道；15、雙向飼料槽。

具體實施方式：

為了使本實用新型的技術手段、創作特征、達到的目的與功效易于明白了解，下面參照圖1、圖2、圖3、圖4制作本實用新型。

種磚濕簾結構的發酵床圈舍，由圈舍本體1、屋頂2和舍內發酵床圈舍3構成，所述屋頂2由三角架體和夾心彩鋼瓦構成。

述圈舍本體1，為東西走向，南北墻體設有對稱的門6和窗戶7，其特征在于：所述圈舍本體1設有東山墻體4和西山墻體5，所述東山墻體4由空心磚8砌成，所述東山墻體4上端設有自來水噴管9，所述自來水噴管9上設有噴水孔10，所述山墻體5裝有排風扇11。

所述發酵床圈舍3由發酵床12、水泥活動地面13、過道14、門6和雙向飼料槽15構成，其特征在于：每兩間圈舍水泥活動地面13之間有雙向飼料槽15。

東山墻4用空心磚砌成，可以根據圈舍大小確定高和寬，西山墻5安裝排氣扇11，另外南北兩堵墻兩邊帶有門6和窗戶7，屋頂用隔熱的夾心彩鋼瓦；夏季高溫，噴水管9在空心磚8噴水形成磚濕簾，對面排風扇11向外排氣，形成負壓，新鮮空氣通過空心磚8孔進入，潮濕的空心磚8吸收熱量，使得進入圈舍的空氣變得涼爽，清潔，這樣既解決了防暑降溫的問題，又保證的圈舍內空氣的新鮮，有利于畜禽類的生長發育；發酵床直接降解畜禽糞便，節省勞動力，實現零排放。

空心磚8本身有三排空，每排六空到七空，表面顯蜂窩狀，吸水能力強，通過排風扇11的作用磚上水不斷蒸發，帶走大量潛熱，通過空氣對流，使圈舍達到降溫的效果。空心磚8長、寬、高分別為24、12、12cm。

以上本實用新型的基本原理和優點，本行業的技術人員應該了解，本實用新型不受上述實例的限制，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都納入要求保護的本實用新型范圍內。
