本實用新型涉及農業機械設備技術領域，更具體地說是指一種用于水田耕耘的微耕機。

背景技術：

隨著科技的不斷進步，農業生產不斷地采用新的機械裝置代替傳統人力或畜力進行生產作業，如微耕機就是一種廣泛地被人們用于整地松土的耕耘機械。現有的微耕機的耕地刀輪大多采用支架式結構，該結構的耕地刀輪只適合耕作干田，不適合深耕或耕水稻田等，如果用于深耕或耕水稻田時，粘稠的泥土會進入支架體內，造成耕地刀輪淪陷而無法耕作。

為解決上述問題，授權公告號為CN2774095Y的中國實用新型專利一種用于微耕機的耕作輪，該耕作輪對稱安裝于微耕機兩側的輸出軸上，其特征在于：它包括滾筒，所述滾筒為密封體，在該滾筒上設置有多片旋耕刀。該實用新型雖然解決了深耕或耕水稻田時耕作輪淪陷問題，但是其旋耕刀多為帶弧度的刀片，這種刀片對于水稻田地的耕翻、埋藏、平整多帶有諸多不便，且旋耕刀片容易被稻田中的雜草纏繞，嚴重影響耕作輪作業，導致工作效率設備以及設備壽命縮短。另外，如果遇到土質不好的情況下，該旋耕輪在轉彎時，滾筒側面容易被泥土堵擋，難以擺動，造成轉彎困難，轉彎幅度大，甚至不能轉彎等情況。

技術實現要素：

本實用新型提供一種用于水田耕耘的微耕機，以解決現有微耕機深耕或耕水稻田時耕作效率低，耕作輪容易被雜草纏繞，縮短設備使用壽命，耕作時轉彎困難等問題。

本實用新型采用如下技術方案：

一種用于水田耕耘的微耕機，包括牽引機和耕地輪，所述耕地輪對稱安裝于所述牽引機動力輸出軸兩側，所述耕地輪包括轉軸和密封滾筒，所述轉軸設置于密封滾筒中心，且延伸至密封滾筒內側端面外與所述牽引機動力輸出軸連接，所述密封滾筒圓周面上水平間隔地設有多個條狀旋耕刀片，且旋耕刀片一端延伸至所述密封滾筒外側端面外，所述旋耕刀片上間隔布置有多個梯形刀刃，旋耕刀片延伸端下方設有輔助刀片。

進一步地，每個旋耕刀片均同向傾斜地固定于所述密封滾筒上，且旋耕刀片的傾斜方向與所述牽引機前進方向一致。

進一步地，每個旋耕刀片均同向傾斜地固定于所述密封滾筒上，且旋耕刀片的傾斜方向與所述牽引機前進方向相反。

進一步地，所述旋耕刀片與所述密封滾筒的水平傾斜夾角為65～85°。

進一步地，所述旋耕刀片與所述密封滾筒的水平傾斜夾角為95～115°。

進一步地，相鄰的兩個旋耕刀片上的梯形刀刃分別呈相互交錯布置。

由上述對本實用新型結構的描述可知，和現有技術相比，本實用新型具有如下優點：

本實用新型一種用于水田耕耘的微耕機，耕地輪采用密封滾筒設置，能有效防止耕地輪淪陷于粘稠的泥土內；條狀旋耕刀片上的梯形刀刃呈傾斜的切入水稻田地，且梯形刀刃傾斜方向與牽引機前進方向一致，由此在減少旋耕刀片切入水稻田地的面積，從而減少耕地輪的行進阻力的同時，確保耕地輪行進的平穩性，提高耕地輪行進力度，使得耕地輪不容易打滑，水稻田地耕得更深；當梯形刀刃呈傾斜的切入水稻田地，且梯形刀刃傾斜方向與牽引機前進方向相反，梯形刀刃能夠很好地將水稻田地內的雜草挖起時，且雜草不會被卷入或纏繞在旋耕刀片上；相鄰兩個旋耕刀片上的梯形刀刃分別呈相互交錯布置，確保每一寸水稻田地均能被耕耘到；耕地輪轉彎時，旋耕刀片的延伸端以及延伸端下方的輔助刀片能夠將密封滾筒側面的泥土卷起耕耘，從而使得密封滾筒在轉彎時，不會因側面泥土堆堵而難以擺動，使得耕地輪轉彎靈活輕松，幅度小，提高工作效率，減少設備負擔以及降低勞動強度。

附圖說明

圖1為本實用新型旋耕刀片傾斜方向與前進方向一致的結構示意圖；

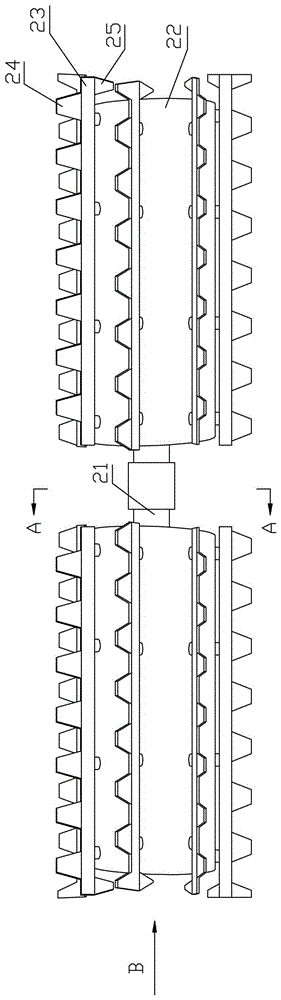

圖2為本實用新型耕地輪結構示意圖；

圖3為圖2中A-A方向剖視圖；

圖4為圖2中B向視圖；

圖5為本實用新型旋耕刀片傾斜方向與前進方向相反的結構示意圖。

具體實施方式

下面參照附圖說明本實用新型實施例的具體實施方式。

參照圖1至圖4，一種用于水田耕耘的微耕機，包括一牽引機1和兩個耕地輪2，兩個耕地輪2分別對稱安裝于牽引機1動力輸出軸兩側。耕地輪2包括轉軸21和密封滾筒22，轉軸21設置于密封滾筒22中心，且延伸至密封滾筒22內側端面外與牽引機1動力輸出軸連接。密封滾筒22圓周面上水平間隔地設有多個條狀旋耕刀片23，旋耕刀片23一端延伸至密封滾筒22外側端面外，旋耕刀片23上間隔布置有多個梯形刀刃24，相鄰的兩個旋耕刀片23上的梯形刀刃24分別呈相互交錯布置，旋耕刀片23延伸端下方設有輔助刀片25。

參照圖1和圖5，每個旋耕刀片23均同向傾斜地固定于密封滾筒22上，且旋耕刀片23傾斜方向可以和牽引機1前進方向一致或者相反。當旋耕刀片23傾斜方向與牽引機1前進方向一致時，旋耕刀片23與密封滾筒22的水平傾斜夾角為65～85°；當旋耕刀片23傾斜方向與牽引機1前進方向相反時，旋耕刀片23與密封滾筒22的水平傾斜夾角為95～115°。

參照圖1至圖5，本實用新型作業時，牽引機1動力輸出軸驅動耕地輪2旋轉前進，通過密封滾筒22上的旋耕刀片23對水稻田地進行耕耘。由于耕地輪2采用密封滾筒22設置，能有效防止耕地輪2淪陷于粘稠的泥土內；耕耘過程中，耕地輪2上的條狀旋耕刀片23上的梯形刀刃24呈傾斜的切入水稻田地，且梯形刀刃24傾斜方向與牽引機1前進方向一致，由此在減少旋耕刀片23切入水稻田地的面積，從而減少耕地輪2的行進阻力的同時，確保耕地輪2行進的平穩性，提高耕地輪2行進力度，使得耕地輪2不容易打滑，水稻田地耕得更深；當梯形刀刃24呈傾斜的切入水稻田地，且梯形刀刃24傾斜方向與牽引機1前進方向相反，梯形刀刃24能夠很好地將水稻田地內的雜草挖起時，且雜草不會被卷入或纏繞在旋耕刀片23上；耕地輪2轉彎時，旋耕刀片23的延伸端以及延伸端下方的輔助刀片25能夠將密封滾筒22側面的泥土卷起耕耘，從而使得密封滾筒22在轉彎時，不會因側面泥土堆堵而難以擺動，使得耕地輪2轉彎靈活輕松，幅度小，提高工作效率，減少設備負擔以及降低勞動強度。

上述僅為本實用新型的具體實施方式，但本實用新型的設計構思并不局限于此，凡利用此構思對本實用新型進行非實質性的改動，均應屬于侵犯本實用新型保護范圍的行為。
