本實用新型涉及電力設備技術領域，具體涉及一種太陽能觸控發聲防鳥裝置。

背景技術：

近年來，隨著我國生態環境的不斷改善，鳥類的繁衍逐漸加快。鳥類對于人類的益處是眾所周知的，但是鳥類活動季節卻對高壓輸電塔基送電線路造成了重大的損失。鳥害是經常發生的事故之一，占事故總數的45%。架空送電線路大多運行在荒山野外，它覆蓋面廣，生態環境又變化無常，無疑要受到鳥類活動對它的影響。鳥害嚴重地威脅著電力系統及網絡的安全運行，必須引起電力線路工作人員的高度重視。

技術實現要素：

本實用新型要解決的技術問題是，提供一種用于輸電線路上的可以高效防鳥的裝置。

本實用新型的技術方案是，提供一種太陽能觸控發聲防鳥裝置，它包括太陽能發電組件、至少一個觸碰感應按鈕以及至少一個防鳥發聲器，所述太陽能發電組件分別與所述觸碰感應按鈕及防鳥發聲器電連接，所述觸碰感應按鈕與所述防鳥發聲器電連接。

進一步地，所述太陽能發電組件包括太陽能電池板、太陽能控制器及蓄電池，所述至少一個觸碰感應按鈕以及所述至少一個防鳥發聲器分別安裝在所述太陽能電池板上。

進一步地，還包括至少一個彈簧底座，所述彈簧底座安裝在所述太陽能電池板上，所述觸碰感應按鈕安裝在所述彈簧底座上。

進一步地，所述太陽能電池板包括三塊由外向內依次套接的環形太陽能板，靠近內部的一塊所述環形太陽能板內還套設有一層矩形太陽能板。

進一步地，相鄰的所述環形太陽能板之間的連接部還設置有反光條。

進一步地，還包括至少一個固定座，所述固定座安裝在所述太陽能電池板的邊緣部。

本實用新型技術方案的有益效果為：通過設置可以持續供應清潔能源的太陽能發電組件，可以將太陽能發電組件安裝在輸電線路上鳥類較多的位置，由于還設置有與太陽能發電組件電連接的觸碰感應按鈕以及防鳥發聲器，當鳥類在觸碰感應按鈕上停留時，觸碰感應按鈕可以向防鳥發聲器發出指令，控制防鳥發聲器發出驅趕鳥類的聲音。該裝置適應環境廣、可靠性高、安裝維護簡單，可以提高輸電線路供電可靠性和運行穩定性，增強輸電線路的防鳥害能力，進而防止鳥類對輸電線路上桿塔絕緣子污染而造成的跳閘故障。

附圖說明

為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是一種太陽能觸控發聲防鳥裝置的結構圖；

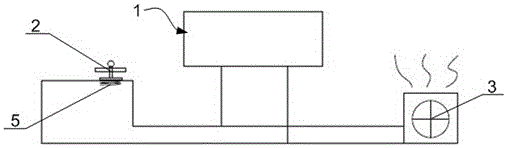

圖2是一種太陽能觸控發聲防鳥裝置的電連接圖。

其中，附圖標記為：

1、太陽能發電組件，2、觸碰感應按鈕，3、防鳥發聲器，4、太陽能電池板，4a、環形太陽能板，4b、矩形太陽能板，5、彈簧底座，6、固定座。

具體實施方式

下面結合附圖和具體實施例對本實用新型作進一步說明。

請參閱圖1、圖2所示，本實用新型提供了一種太陽能觸控發聲防鳥裝置，它包括太陽能發電組件1、至少一個觸碰感應按鈕2以及至少一個防鳥發聲器3，其中，太陽能發電組件1分別與觸碰感應按鈕2及防鳥發聲器3電連接，觸碰感應按鈕2與防鳥發聲器3電連接。

具體地，通過設置可以持續供應清潔能源的太陽能發電組件1，可以將太陽能發電組件1安裝在輸電線路上鳥類較多的位置，由于還設置有與太陽能發電組件1電連接的觸碰感應按鈕2以及防鳥發聲器3，當鳥類在觸碰感應按鈕上停留時，觸碰感應按鈕2可以向防鳥發聲器3發出指令，控制防鳥發聲器3發出驅趕鳥類的聲音，較佳地，防鳥發聲器3中可以預置鳥類天敵的聲音。該裝置適應環境廣、可靠性高、安裝維護簡單，可以提高輸電線路供電可靠性和運行穩定性，增強輸電線路的防鳥害能力，進而防止鳥類對輸電線路上桿塔絕緣子污染而造成的跳閘故障。

在其中一種實現方式中，太陽能發電組件1可以包括太陽能電池板4、太陽能控制器及蓄電池，上述的至少一個觸碰感應按鈕2以及至少一個防鳥發聲器3分別安裝在太陽能電池板4上。

在另一種實現方式中，該太陽能觸控發聲防鳥裝置還包括至少一個彈簧底座5，彈簧底座5安裝在太陽能電池板4上，觸碰感應按鈕2安裝在彈簧底座5上，這些觸碰感應按鈕2通過彈簧底座5安裝在太陽能電池板4上。

具體地，觸碰感應按鈕2是鳥類停留的感應部件，作用十分關鍵，如果鳥類停留較多容易損壞敏感的觸碰感應按鈕2，通過設置彈簧底座5，可以使得觸碰感應按鈕2上停留有鳥類時，使得觸碰感應按鈕2晃動起來，在保證感應效果的同時，使得鳥類由于晃動驚嚇不會在觸碰感應按鈕2上長時間停留。

在其中一種實現方式中，太陽能電池板4可以包括三塊由外向內依次套接的環形太陽能板4a，靠近內部的一塊環形太陽能板4a內還套設有一層矩形太陽能板4b。

進一步地，相鄰的環形太陽能板4a之間的連接部還設置有反光條（圖未示）。

具體地，反光條在光線充足的情況下會向外反射較為刺眼的光，用于引起鳥類眼部的不適，從而提升驅趕鳥類的效果。

進一步地，該太陽能觸控發聲防鳥裝置還包括至少一個固定座6，這些固定座6安裝在太陽能電池板4的邊緣部。固定座6的設置用于配合螺栓等緊固件將整個防鳥裝置平穩地固定在輸電線路桿塔等地方。

以上僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
