本發明為一種正脊下滑折疊式大棚通風裝置。

背景技術：

目前，植物、動物、蔬菜養殖大棚，在冬季，大棚需要定時通風，現有的大棚通風裝置，無論是蔬菜大棚需拉保溫被邊緣的繩索，而將保溫被整體卷到最高點才能通風，從而影響大棚內的正常保溫，且費時，費力。而在夏季，養殖大棚，也需要將保溫被放下，遮陰避光，棚上部無法打開，大棚內熱量與養殖物糞便等產出的氨氣無法排出，易中署，易誘發各種傳染病。

技術實現要素：

本發明的目的在于，解決上述現有所存在的問題，提供一種可靈活開啟的正脊下滑折疊式大棚通風裝置。

本發明是這樣實現的：在大棚外框架的窗口上設有限位輪滑道，限位輪滑道中安裝限位輪，限位輪連接在上折疊架上，上折疊架與下折疊架通過合頁連接，可折疊，上大棚外框架連接支撐底板，支撐底板上安裝保溫被端部，保溫被覆蓋上折疊架與下折疊架，并安裝上折疊架外板、下折疊架外板，槽鋼架兩端連接在大棚外框架上，下折疊架通過合頁與槽鋼架連接，電機、定位軸套固定在槽鋼架上，電機的端部方軸連接牽引桿，定位輪滑桿的兩端連接在支撐底板上，定位輪安裝在定位輪滑桿上，定位輪與上折疊架的邊框連接，牽引桿的另一端與上折疊架的上邊框連接，支撐底板上連接有連接有接雨槽，當處于打開狀態時，可保持內部氣流始終處于上升，又能接雨。當電機正反轉轉動時，通過牽引桿帶動上折疊架與下折疊架折疊或開啟，大棚的窗口封閉、通風。

本發明的優點在于，在大棚上安裝使用本裝置，啟動電機，即可采用折疊方式，并配合保溫被使用，定時對大棚內通風、通氣。本裝置開關自如、非常方便，從而解決了養殖戶最頭疼的大棚通風、通氣問題，避免傳染病的發生，將養殖風險降到最低。

附圖說明

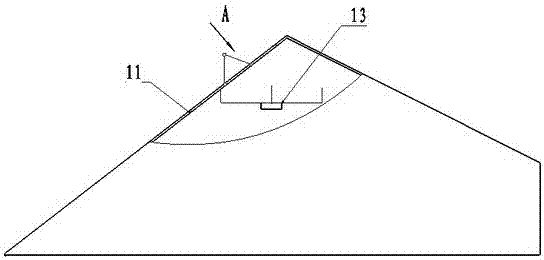

圖1為本發明的外形圖；

圖2為圖1的a向局部放大圖；

圖3為電機與上折疊架的連接圖。

具體實施方式

下面結合附圖詳細說明：在大棚外框架11的窗口上設有限位輪滑道10，限位輪滑道10中安裝限位輪6，限位輪6連接在上折疊架2上，上折疊架2與下折疊架3通過合頁連接，可折疊，上大棚外框架11連接支撐底板1，支撐底板1上安裝保溫被15端部，保溫被15覆蓋上折疊架2與下折疊架3，并安裝上折疊架外板2-1、下折疊架外板3-1，槽鋼架14兩端連接在大棚外框架11上，下折疊架3通過合頁12與槽鋼架14連接，電機9、定位軸套5固定在槽鋼架14上，電機9的端部方軸4連接牽引桿16，定位輪滑桿8的兩端連接在支撐底板1上，定位輪7安裝在定位輪滑桿8上，定位輪7與上折疊架2的邊框連接，牽引桿16的另一端與上折疊架2的上邊框連接，支撐底板1上連接有連接有接雨槽13，當處于打開狀態時，可保持內部氣流始終處于上升，又能接雨。當電機9正反轉轉動時，通過牽引桿16帶動上折疊架2與下折疊架3折疊或開啟，大棚的窗口封閉、通風。

技術特征：

技術總結
一種正脊下滑折疊式大棚通風裝置，與上折疊架連接的限位輪安裝在大棚外框架的限位輪滑道中，上折疊架與下折疊架通過合頁連接，可折疊，并通過支撐底板、保溫被、保槽鋼架連接固定，下折疊架通過合頁與槽鋼架連接，電機、定位軸套固定在槽鋼架上，電機的方軸連接牽引桿并與上折疊架的上邊框連接。優點在于，啟動電機，即可采用折疊方式，并配合保溫被使用，定時對大棚內通風、通氣，本裝置開關自如、非常方便，從而解決了養殖戶最頭疼的大棚通風、通氣問題，避免傳染病的發生，將養殖風險降到最低。

技術研發人員：劉冰雨
受保護的技術使用者：劉冰雨
技術研發日：2017.06.30
技術公布日：2017.10.03
