本發明涉及將卷繞釣線的卷筒旋轉自如地支撐在卷線器本體的側板間的雙軸承卷線器，詳細而言，涉及具備相對于框架可裝拆側板的開閉機構的雙軸承卷線器。

背景技術：

1、通常，雙軸承卷線器為，在框架的左右分別安裝有側蓋板(側板)，并將卷筒可旋轉地支撐在左右側板間的構成。此外，由于需要在雙軸承卷線器上裝拆卷筒或是進行各種功能零件的維護等，因此設置有能夠將側蓋板從框架卸下的開閉機構。

2、作為相對于所述框架對側蓋板進行裝拆的開閉機構，例如已知有專利文獻1所公開的構成。專利文獻1所公開的開閉機構被構成為，在設置在側蓋板內側的安裝板上，設置有被可轉動地支撐的轉動環，通過使轉動環轉動，可解除框架與側蓋板的鎖定狀態。在所述轉動環上，設置有從側蓋板(卷線器本體)向徑向外方突出的操作部，通過在周向上操作該操作部，能夠解除鎖定狀態。

3、專利文獻

4、專利文獻1：日本特開2022-94071號公報

技術實現思路

1、由于上述的專利文獻1中公開的開閉機構是將轉動環配設在側蓋板側，因此，相應地會導致側蓋板厚壁化。因此，由于側蓋板大型化，握持性也降低，因此對于開閉機構存在有需要改良的余地。并且，由于所述轉動環處于被安裝板覆蓋的狀態，因此對于維護性也存在有需要改良的余地。

2、本發明是著眼于上述問題的發明，所要解決的技術問題是提供一種可實現側蓋板的小型化及握持性的提高，且具備維護性良好的開閉機構的雙軸承卷線器。

3、為了達成上述目的，本發明所涉及的雙軸承卷線器具有卷線器本體，且在所述卷線器本體上配設有相對于框架可將側蓋板開閉的開閉機構，所述開閉機構具有：操作部，被可位移地支撐在所述框架上，并從所述卷線器本體露出；移動部件，具備卡定部；及卡合部，被設置在所述側蓋板上，在所述移動部件因所述操作部的操作而發生位移時，能夠與所述卡定部卡合脫離。

4、根據上述構成的雙軸承卷線器，涉及相對于框架對側蓋板進行開閉的開閉機構，由于在框架側設置有具有操作部及卡定部的移動部件，且在側蓋板側設置有與所述卡定部卡合的卡合部，因此能夠省略將移動部件裝入到側蓋板內的空間。由此，能夠使側蓋板薄壁化，能夠實現小型化及握持性的提高。此外，由于當通過開閉機構將側蓋板從框架卸下時，則所述移動部件會露出，因此能夠實現維護性的提高。

5、根據本發明，可得到一種可實現側蓋板的小型化及握持性的提高，且具備良好維護性的開閉機構的雙軸承卷線器。

技術特征：

1.一種釣魚用的雙軸承卷線器，其特征在于，

2.根據權利要求1所述的雙軸承卷線器，其特征在于，

3.根據權利要求2所述的雙軸承卷線器，其特征在于，

4.根據權利要求2所述的雙軸承卷線器，其特征在于，

5.根據權利要求4所述的雙軸承卷線器，其特征在于，

6.根據權利要求1所述的雙軸承卷線器，其特征在于，

技術總結

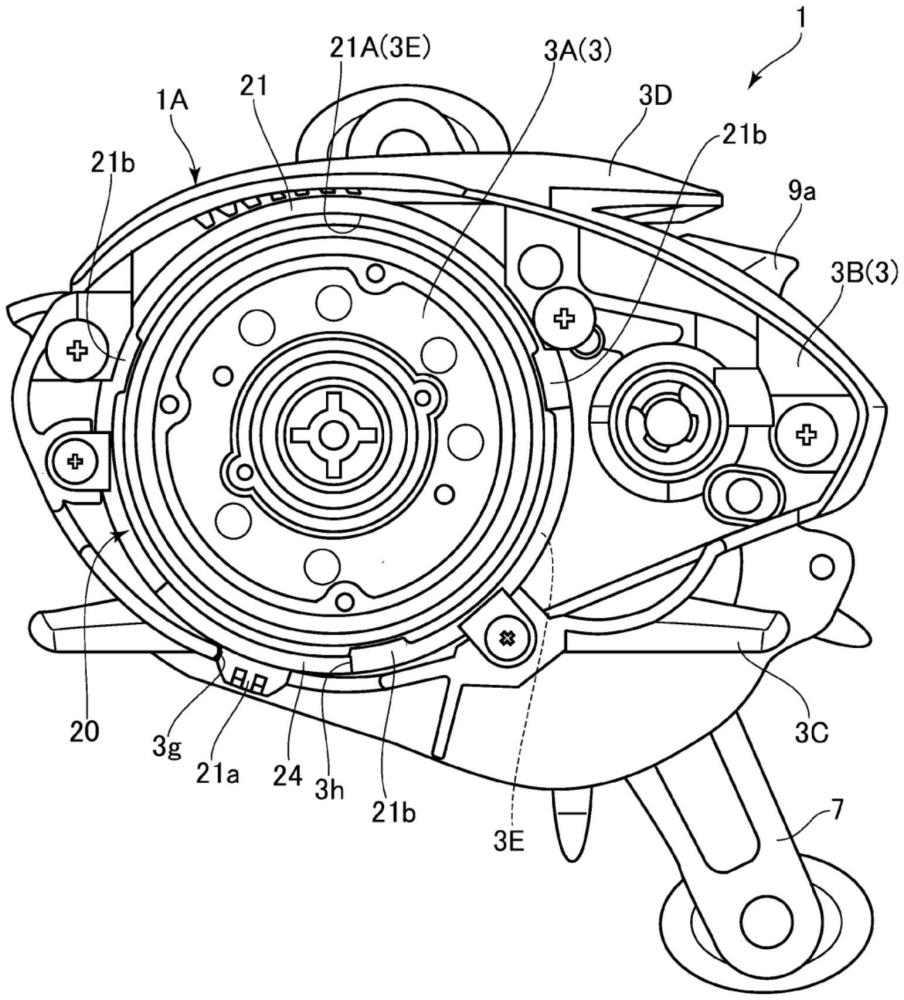

本發明提供一種可實現側蓋板的小型化及握持性的提高，具備維護性良好的開閉機構的雙軸承卷線器。具體而言，本發明所涉及的釣魚用的雙軸承卷線器具有卷線器本體，在卷線器本體上配設有相對于框架可將側蓋板開閉的開閉機構(20)，開閉機構(20)具有：操作部(21a)，被可位移地支撐在框架(3)上，并從卷線器本體露出；開閉桿(21)，具備卡定部(21b)；及卡合部，被設置在側蓋板上，在開閉桿(21)因操作部(21b)的操作而發生位移時，能夠與卡定部(21b)卡合脫離。

技術研發人員：崎山知明
受保護的技術使用者：古洛布萊株式會社
技術研發日：
技術公布日：2025/4/24
