本技術涉及制袋機，尤其涉及一種多功能制袋裝置。

背景技術：

1、食品包裝袋，又稱食品保鮮袋或食品包裝膜，是一種專為食品儲存和運輸設計的塑料制品。它采用高質量的食品級材料，具有良好的密封性和防潮性，能有效防止食品與空氣、水分接觸，延長食品保質期。

2、在傳統的制袋裝置操作過程中，切割環節是一個至關重要的步驟。然而，這個環節常常伴隨著一個棘手的問題，那就是廢屑的產生。這些廢屑，通常是由于材料切割時產生的碎片或者粉末，不僅會散落在工作臺上，影響設備的清潔度，更會對切割精度造成嚴重影響。因為廢屑會附著在切割工具上，導致切割不準確，邊緣不整齊，甚至引發設備的運行故障，降低產品的質量。

3、針對以上問題，為此提出一種多功能制袋裝置來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種多功能制袋裝置，旨在改善現有技術中在切割環節時產生的廢屑，通常是由于材料切割時產生的碎片或者粉末，不僅會散落在工作臺上，影響設備的清潔度，更會對切割精度造成嚴重影響。因為廢屑會附著在切割工具上，導致切割不準確，邊緣不整齊，甚至引發設備的運行故障，降低產品的質量。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種多功能制袋裝置，包括傳送機，所述傳送機頂部前側固定連接有兩個固定塊，兩個所述固定塊之間設置有清潔組件，所述清潔組件用于對工件的灰塵的清潔，所述傳送機頂部設置有壓平組件，所述壓平組件用于對工件表面皺褶的撫平，所述傳送機頂部中側固定連接有u型塊一，所述u型塊一一側固定連接有兩個氣缸一，所述氣缸一輸出端固定連接有印刷模具，所述傳送機頂部后側固定連接有u型塊二，所述u型塊二一側固定連接有兩個氣缸二，所述氣缸二輸出端固定連接有切割裝置，所述傳送機一側固定連接有收集箱，所述收集箱內部滑動連接有濾網，所述收集箱內部固定連接有風機，所述收集箱內部滑動連接有收集柜，所述收集箱外側固定連接有兩個薄殼一，所述薄殼一內部滑動連接有插接桿，所述插接桿外部一側固定連接有擋板，所述插接桿外部另一側套設有彈簧三，所述擋板頂部設置有阻攔塊，所述薄殼一頂部固定連接有薄殼二，所述收集箱頂部固定連接有吸料管，所述吸料管外側固定連接在所述u型塊二內部，所述吸料管其中一端固定連接有吸塵頭。

3、作為上述技術方案的進一步描述：

4、所述壓平組件包括兩個安裝塊，所述安裝塊底部固定連接在所述傳送機頂部，所述毛刷板內部固定連接有滑桿，所述滑桿外側套設有彈簧二，所述滑桿外側滑動連接有滑塊，所述滑塊一側轉動連接有壓輥。

5、作為上述技術方案的進一步描述：

6、所述清潔組件包括毛刷殼，所述毛刷殼外側固定連接在兩個所述固定塊之間，所述固定塊內頂壁固定連接有彈簧一，所述彈簧一底端固定連接有毛刷板。

7、作為上述技術方案的進一步描述：

8、所述彈簧二一端固定連接在所述毛刷板內頂壁，所述彈簧二另一端固定連接在所述滑塊頂部。

9、作為上述技術方案的進一步描述：

10、所述毛刷板外側滑動連接在所述毛刷殼內壁。

11、作為上述技術方案的進一步描述：

12、所述彈簧三一端固定連接在所述擋板中部，所述彈簧三另一端固定連接在所述薄殼一內壁。

13、作為上述技術方案的進一步描述：

14、所述插接桿貫穿所述收集箱并插接在所述濾網內部，所述薄殼一一側固定連接在所述濾網外側，所述擋板外側滑動連接在所述薄殼一內部。

15、作為上述技術方案的進一步描述：

16、所述阻攔塊上側滑動連接在所述薄殼二內部，所述阻攔塊下側滑動連接在所述薄殼一內部。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過驅動風機通過吸料頭將廢屑吸進吸料管進入收集箱內部，在濾網的阻攔下，廢屑進入收集柜內部，當收集柜滿時，拉外面的把手，將其拉出，當需要更換濾網時，則拉動插接桿，帶動擋板向外移動，同時彈簧三會被壓縮，插接桿在彈簧三的彈力作用下重新進入濾網中，此時拿走濾網，實現了在切割過程中產生的碎屑得以有效收集，從而防止這些廢屑影響切割的精確度，同時，便利了濾網的安裝和拆卸過程，無需繁瑣操作，節省了時間和精力，不僅提高了工作效率，而且延長了風機的使用壽命。

19、2、本實用新型中，通過毛刷板在彈簧一作用下，始終與工作抵觸，同時滑塊在彈簧二的作用下帶動壓輥移動，實現了對工件的表面灰塵的清潔以及最后的壓平處理，避免影響后續的印刷工作的精度。

技術特征：

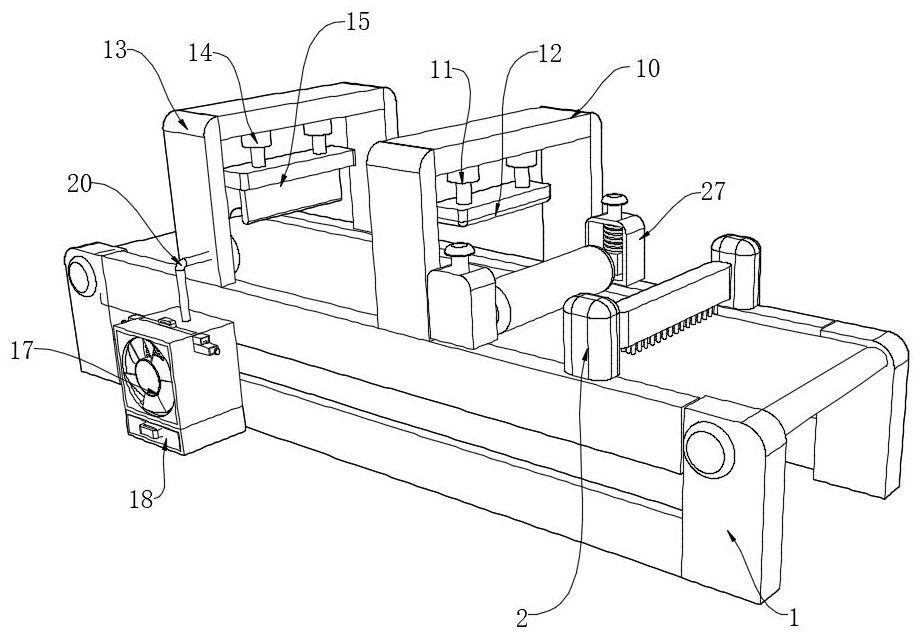

1.一種多功能制袋裝置，包括傳送機（1），其特征在于：所述傳送機（1）頂部前側固定連接有兩個固定塊（2），兩個所述固定塊（2）之間設置有清潔組件，所述清潔組件用于對工件的灰塵的清潔，所述傳送機（1）頂部設置有壓平組件，所述壓平組件用于對工件表面皺褶的撫平，所述傳送機（1）頂部中側固定連接有u型塊一（10），所述u型塊一（10）一側固定連接有兩個氣缸一（11），所述氣缸一（11）輸出端固定連接有印刷模具（12），所述傳送機（1）頂部后側固定連接有u型塊二（13），所述u型塊二（13）一側固定連接有兩個氣缸二（14），所述氣缸二（14）輸出端固定連接有切割裝置（15），所述傳送機（1）一側固定連接有收集箱（16），所述收集箱（16）內部滑動連接有濾網（19），所述收集箱（16）內部固定連接有風機（17），所述收集箱（16）內部滑動連接有收集柜（18），所述收集箱（16）外側固定連接有兩個薄殼一（23），所述薄殼一（23）內部滑動連接有插接桿（21），所述插接桿（21）外部一側固定連接有擋板（22），所述插接桿（21）外部另一側套設有彈簧三（25），所述擋板（22）頂部設置有阻攔塊（26），所述薄殼一（23）頂部固定連接有薄殼二（24），所述收集箱（16）頂部固定連接有吸料管（20），所述吸料管（20）外側固定連接在所述u型塊二（13）內部，所述吸料管（20）其中一端固定連接有吸塵頭。

2.根據權利要求1所述的一種多功能制袋裝置，其特征在于：所述清潔組件包括毛刷殼（3），所述毛刷殼（3）外側固定連接在兩個所述固定塊（2）之間，所述固定塊（2）內頂壁固定連接有彈簧一（4），所述彈簧一（4）底端固定連接有毛刷板（5）。

3.根據權利要求2所述的一種多功能制袋裝置，其特征在于：所述壓平組件包括兩個安裝塊（27），所述安裝塊（27）底部固定連接在所述傳送機（1）頂部，所述毛刷板（5）內部固定連接有滑桿（7），所述滑桿（7）外側套設有彈簧二（6），所述滑桿（7）外側滑動連接有滑塊（8），所述滑塊（8）一側轉動連接有壓輥（9）。

4.根據權利要求3所述的一種多功能制袋裝置，其特征在于：所述彈簧二（6）一端固定連接在所述毛刷板（5）內頂壁，所述彈簧二（6）另一端固定連接在所述滑塊（8）頂部。

5.根據權利要求2所述的一種多功能制袋裝置，其特征在于：所述毛刷板（5）外側滑動連接在所述毛刷殼（3）內壁。

6.根據權利要求1所述的一種多功能制袋裝置，其特征在于：所述彈簧三（25）一端固定連接在所述擋板（22）中部，所述彈簧三（25）另一端固定連接在所述薄殼一（23）內壁。

7.根據權利要求1所述的一種多功能制袋裝置，其特征在于：所述插接桿（21）貫穿所述收集箱（16）并插接在所述濾網（19）內部，所述薄殼一（23）一側固定連接在所述濾網（19）外側，所述擋板（22）外側滑動連接在所述薄殼一（23）內部。

8.根據權利要求1所述的一種多功能制袋裝置，其特征在于：所述阻攔塊（26）上側滑動連接在所述薄殼二（24）內部，所述阻攔塊（26）下側滑動連接在所述薄殼一（23）內部。

技術總結
本技術涉及制袋機技術領域，公開了一種多功能制袋裝置，包括傳送機，所述傳送機頂部前側固定連接有兩個固定塊，兩個所述固定塊之間設置有清潔組件，所述清潔組件用于對工件的灰塵的清潔，所述傳送機頂部設置有壓平組件，所述壓平組件用于對工件表面皺褶的撫平，所述傳送機頂部中側固定連接有U型塊一，所述U型塊一一側固定連接有兩個氣缸一，所述氣缸一輸出端固定連接有印刷模具。本技術中，實現了在切割過程中產生的碎屑得以有效收集，從而防止這些廢屑影響切割的精確度，同時，便利了濾網的安裝和拆卸過程，無需繁瑣操作，節省了時間和精力，不僅提高了工作效率，而且延長了風機的使用壽命。

技術研發人員：鐘志軍,鐘明暉
受保護的技術使用者：鶴山市誠匯包裝有限公司
技術研發日：20240628
技術公布日：2025/4/28
