本技術屬于家禽養殖用品領域，涉及雞籠門，具體是一種旋轉開啟雞籠門。

背景技術：

1、雞籠門是一種常見的農村或農場中用于養殖家禽(如雞、鴨等)的設施。它是一個類似于大門的結構，用于限制家禽的活動范圍，并提供安全和保護。雞籠門通常由金屬絲網或木材制成，具有透氣性和可見性，以便觀察家禽的情況。

2、雞籠門一般人工進行開關的，在實際使用過程中，存在操作不方便的問題。因此電動雞籠門成為市場中的熱門產品，常用的電動雞籠門，門板的中間豎直設置有整齊排列的孔，雞籠門頂部控制組件內設置有電機和齒輪，齒輪與孔嚙合，電機驅動齒輪轉動，齒輪轉動的同時帶動門板升降。這種結構雖然實現了雞籠門板自動升降的功能，但是門板只通過齒輪的卡齒位置進行支撐，為懸空狀態，穩定性差。并且門板在升降過程中，齒輪的卡齒與孔配合時，碰撞會產生較大聲音，并且，隨著使用時間的增加，卡齒磨損之后會導致齒輪無法帶動門板升降，嚴重時門板會脫落，掉落時容易砸傷或者砸死下側的禽類。

技術實現思路

1、為了彌補現有技術的不足，本實用新型提供一種能夠自動控制雞籠出口開閉的雞籠門的技術方案。

2、所述的一種旋轉開啟雞籠門，包括門框和門板，門板上設置有轉軸，轉軸從門板上下兩側穿出，并嵌接在門框上下兩側，門板跟隨轉軸轉動實現打開或關閉，門框的上側設置有模塊盒，模塊盒的內部設置有驅動電機，驅動電機的輸出軸上設置有蝸桿，轉軸上設置有蝸輪，蝸輪與蝸桿嚙合連接，通過蝸輪和蝸桿配合，使門板與驅動電機形成傳動連接，驅動門板轉動。

3、進一步的，模塊盒的內腔中固定設置有裝配臺，驅動電機固定在裝配臺的一側，并且驅動電機的輸出軸插接至裝配臺的內腔，蝸桿限位在裝配臺內腔中，一端與輸出軸連接，另一端設置在裝配臺的嵌槽中。

4、進一步的，裝配臺的中間設置有蝸輪腔，蝸輪腔的上下兩側設置軸套，轉軸依次穿過兩個軸套，蝸輪限位在蝸輪腔中。

5、進一步的，轉軸上設置有下軸套，下軸套固定在門框的下側支撐管上，轉軸插接在下軸套中。

6、進一步的，門框上設置有開口，轉軸限位在開口中。

7、進一步的，門框的一側設置有開槽，門板設置在開槽的側邊，門板旋轉角度為0-180°。

8、進一步的，模塊盒的內部設置有鎖止組件，鎖止組件設置在門板的另一側，遠離轉軸設置，鎖止組件包括鎖止電機和鎖柱，鎖止電機與鎖柱傳動連接，通過鎖止電機驅動鎖柱上下升降，下降時緊抵門板或穿過門板，實現鎖緊。

9、進一步的，門板的頂部設置通孔，鎖柱與通孔配合，鎖止狀態下，鎖止電機驅動鎖柱下降，并插入通孔中，形成限位。

10、進一步的，門框的內側壁上設置有電磁感應器，門板上對應設置有電磁信號發射器，通過電磁感應器與電磁信號發射器配合，控制門板開閉過程的末態位置。

11、進一步的，模塊盒中表面設置有控制面板，內腔中設置有控制總成，控制面板上設置有顯示屏以及用于調節開門模式的功能按鍵；

12、控制面板的側邊還設置有光傳感器。

13、進一步的，控制總成中包括執行至少一種控制模式的執行指令，通過控制模式進行雞籠門開啟/閉合，不同的控制模式通過功能按鍵進行調節。

14、進一步的，控制模式包括光感模式、定時模式以及手動模式，手動模式優先級大于光感模式和定時模式，并且光感模式與定時模式能夠交替運行。

15、與現有技術相比，本實用新型有以下優點：

16、本裝置門板為旋轉開啟，門板通過頂部模塊盒中的驅動電機驅動，跟隨轉軸進行轉動，實現旋轉開啟門板。門框設置有開槽，門板繞轉軸旋轉時，可以達到180°使門板完全展開，此時門板能夠貼合雞舍，不會影響禽類進出。并且，門板在開啟過程中，開啟穩定，不存在齒輪與門板的敲擊聲音。

17、門板的另一側設置有用于固定鎖緊的組件，由設置在模塊盒中的鎖柱配合設置在門板上的通孔實現鎖止。鎖止狀態下，模塊盒中的鎖止電機驅動鎖柱向下移動，直至鎖柱插接在通孔中，完成門板鎖止。此時門板不會旋轉，門兩側的動物撞擊門板都具有很好的穩定性，避免門板意外開啟,提高保護性。

技術特征：

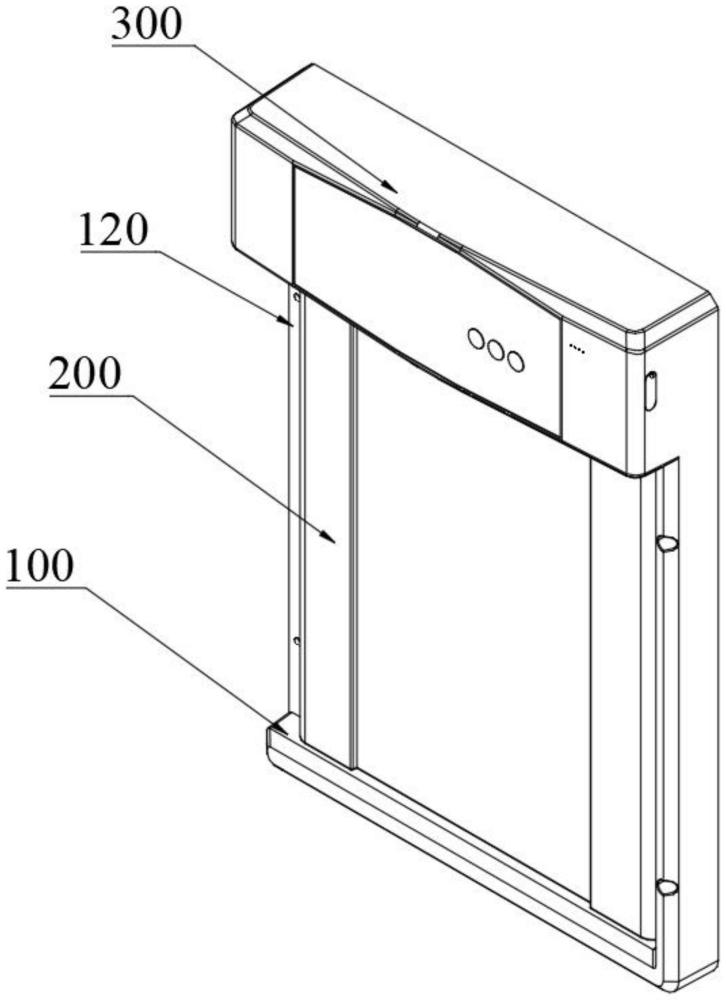

1.一種旋轉開啟雞籠門，包括門框(100)和門板(200)，門板上設置有轉軸(210)，轉軸從門板上下兩側穿出，并嵌接在門框上下兩側，門板跟隨轉軸轉動實現打開或關閉，其特征在于門框的上側設置有模塊盒(300)，模塊盒的內部設置有驅動電機(400)，驅動電機的輸出軸上設置有蝸桿(410)，轉軸上設置有蝸輪(420)，蝸輪與蝸桿嚙合連接，通過蝸輪和蝸桿配合，使門板與驅動電機形成傳動連接，驅動門板轉動。

2.根據權利要求1所述的一種旋轉開啟雞籠門，其特征在于模塊盒的內腔中固定設置有裝配臺(310)，驅動電機固定在裝配臺的一側，并且驅動電機的輸出軸插接至裝配臺的內腔，蝸桿限位在裝配臺內腔中，一端與輸出軸連接，另一端設置在裝配臺的嵌槽(311)中。

3.根據權利要求2所述的一種旋轉開啟雞籠門，其特征在于裝配臺的中間設置有蝸輪腔(312)，蝸輪腔的上下兩側設置軸套(313)，轉軸依次穿過兩個軸套，蝸輪限位在蝸輪腔中。

4.根據權利要求1所述的一種旋轉開啟雞籠門，其特征在于轉軸上設置有下軸套(211)，下軸套固定在門框的下側支撐管上，轉軸插接在下軸套中。

5.根據權利要求1所述的一種旋轉開啟雞籠門，其特征在于門框上設置有開口(110)，轉軸限位在開口中。

6.根據權利要求1所述的一種旋轉開啟雞籠門，其特征在于門框的一側設置有開槽(120)，門板設置在開槽的側邊，門板旋轉角度為0-180°。

7.根據權利要求1所述的一種旋轉開啟雞籠門，其特征在于模塊盒的內部設置有鎖止組件(500)，鎖止組件設置在門板的另一側，遠離轉軸設置，鎖止組件包括鎖止電機(510)和鎖柱(520)，鎖止電機與鎖柱傳動連接，通過鎖止電機驅動鎖柱上下升降，下降時緊抵門板或穿過門板，實現鎖緊。

8.根據權利要求7所述的一種旋轉開啟雞籠門，其特征在于門板的頂部設置通孔(221)，鎖柱與通孔配合，鎖止狀態下，鎖止電機驅動鎖柱下降，并插入通孔中，形成限位。

9.根據權利要求1所述的一種旋轉開啟雞籠門，其特征在于門框(100)的內側壁上設置有電磁感應器(130)，門板上對應設置有電磁信號發射器(220)，通過電磁感應器(130)與電磁信號發射器(220)配合，控制門板開閉過程的末態位置。

10.根據權利要求1-9任一所述的一種旋轉開啟雞籠門，其特征在于模塊盒中表面設置有控制面板(320)，內腔中設置有控制總成，控制面板上設置有顯示屏(321)以及用于調節開門模式的功能按鍵(322)；

11.根據權利要求10所述的一種旋轉開啟雞籠門，其特征在于控制總成中包括執行至少一種控制模式的執行指令，通過控制模式進行雞籠門開啟/閉合，不同的控制模式通過功能按鍵進行調節。

12.根據權利要求11所述的一種旋轉開啟雞籠門，其特征在于控制模式包括光感模式、定時模式以及手動模式，手動模式優先級大于光感模式和定時模式，并且光感模式與定時模式能夠交替運行。

技術總結
本技術公開一種旋轉開啟雞籠門，包括門框和門板，門板上設置有轉軸，轉軸從門板上下兩側穿出，并嵌接在門框上下兩側，門板跟隨轉軸轉動實現打開或關閉，門框的上側設置有模塊盒，模塊盒的內部設置有驅動電機，驅動電機的輸出軸上設置有蝸桿，轉軸上設置有蝸輪，蝸輪與蝸桿嚙合連接，通過蝸輪和蝸桿配合，使門板與驅動電機形成傳動連接，驅動門板轉動。本裝置門板為旋轉開啟，門板通過頂部模塊盒中的驅動電機驅動，跟隨轉軸進行轉動，實現旋轉開啟門板。門框設置有開槽，門板繞轉軸旋轉時，可以達到180°使門板完全展開，此時門板能夠貼合雞舍，不影響禽類進出。門板在開啟過程中，開啟穩定，不存在齒輪與門板的敲擊聲音。

技術研發人員：邵園星
受保護的技術使用者：寧波星舟智能制造有限公司
技術研發日：20240327
技術公布日：2025/4/28
