本技術中涉及秸稈深埋，特別涉及秸稈深埋保護性耕作復合機具。

背景技術：

1、秸稈深埋是保護性耕作中一種重要的技術手段，通過將秸稈深埋在土壤中，可以實現保護性耕作的目標，即減少土壤擾動、保持作物殘茬覆蓋地表、改善土壤結構、減少水土流失和增強土壤肥力，這種耕作方式有助于實現農業生產的可持續發展，在進行秸稈深埋時則需要使用到深埋機具。

2、現有技術中，如公開號cn213306136u，公開的一種秸稈還田深埋裝置，它包括挖土裝置、混合裝置、儲料桶，轉動軸一端與電機輸出軸固定連接，轉動軸另一端穿出外殼一，轉動軸上固定連接有螺旋扇葉，外殼一朝下的一側設置有出料口一，外殼一朝下的一側固定連接有鉸接柱，外殼一上端設置有進料口，外殼二內部底面對稱豎直固定連接有兩個支板，振動板底面固定連接有振動器一，儲料桶包括：外殼三一內側壁與伸縮柱二一端固定連接，伸縮柱二另一端與推料板固定連接，推料板一側壁固定連接有振動器二，出料口三位于出料口二上方。本實用新型可以對地壟間距較小的田地進行回收處理，解決了大型秸稈還田機在面積較小的田地回收效果不好，調轉方向困難的問題。

3、但該裝置仍然存在一些問題，其中通過將秸稈顆粒通過外殼三上端的孔放入，秸稈顆粒通過重力落到外殼三的底部及推料板上，然后秸稈顆粒通過出料口三滑出落到出料口二上，隨著由出料口二滑出的土壤一起落到地壟內部實現深埋效果，但在實際的使用過程中，對秸稈進行深埋時，往往需要將土壤完全覆蓋于秸稈的上方保持濕潤，防止水分蒸發，但該裝置直接將其與土壤進行混合填坑，沒有進行完全的土壤覆蓋，從而導致深埋效果下降的問題，因此我們公開了秸稈深埋保護性耕作復合機具來滿足人們的需求。

技術實現思路

1、本申請的目的在于提供秸稈深埋保護性耕作復合機具，以解決上述背景技術中提出的該裝置直接將其與土壤進行混合填坑，沒有進行完全的土壤覆蓋，從而導致深埋效果下降的問題。

2、為實現上述目的，本申請提供如下技術方案：秸稈深埋保護性耕作復合機具，包括框體，所述框體的一側開設有驅動孔，所述驅動孔內轉動安裝有驅動旋耕輥，所述框體的一側開設有傳動孔，所述傳動孔內轉動安裝有傳動旋耕輥，所述框體的下側固定安裝有擴土犁，所述框體的上側開設有出料口，所述出料口內固定安裝有下料管，所述框體的上側開設有兩個轉動孔，兩個所述轉動孔內均轉動安裝有轉動桿，兩個所述轉動桿的底端均固定安裝有掩埋板，所述框體的兩側均固定安裝有行走輪。

3、優選的，所述驅動旋耕輥的一端固定安裝有驅動皮帶輪，所述傳動旋耕輥的一端固定安裝有一級皮帶輪，所述驅動皮帶輪的表面與所述一級皮帶輪的表面套設安裝有同一個一級傳動皮帶。

4、優選的，所述框體的一側固定安裝有驅動電機，所述驅動電機的輸出軸與所述驅動旋耕輥的一端同軸安裝。

5、優選的，所述下料管的一側開設有轉孔，轉孔內轉動安裝有均分輥，所述均分輥的一端固定安裝有三級皮帶輪，所述一級皮帶輪的一側固定安裝有二級皮帶輪，所述二級皮帶輪的表面與所述三級皮帶輪的表面套設安裝有同一個二級傳動皮帶。

6、優選的，兩個所述轉動桿的表面均固定安裝有齒輪，兩個所述齒輪嚙合，所述下料管的一側固定安裝有安裝板，所述安裝板的一側開設有避讓孔，所述安裝板的上側固定安裝有掩埋電機，所述掩埋電機的輸出軸與其中一個所述轉動桿的頂端同軸安裝。

7、優選的，所述框體的上側固定安裝有防塵蓋，所述防塵蓋的上側轉動安裝有牽引臂。

8、優選的，所述下料管的上側固定安裝有進料斗。

9、綜上，本實用新型的技術效果和優點：

10、本實用新型中，通過驅動電機輸出端帶動驅動旋耕輥轉動，驅動旋耕輥帶動驅動皮帶輪轉動，驅動皮帶輪通過一級傳動皮帶帶動一級皮帶輪轉動，一級皮帶輪帶動傳動旋耕輥轉動，對土壤進行松土，再通過擴土犁對松土后的耕地進行擴坑，再通過一級皮帶輪帶動二級皮帶輪轉動，二級皮帶輪通過二級傳動皮帶帶動三級皮帶輪轉動，三級皮帶輪帶動均分輥將進料斗內需要進行深埋的秸稈碎塊均勻拋灑至坑道內，再通過掩埋電機帶動轉動桿轉動，轉動桿帶動其中一個齒輪轉動，其中一個齒輪帶動另外一個齒輪翻轉，從而帶動兩個轉動桿轉動，兩個轉動桿分別帶動兩個掩埋板轉動，將坑道兩側刨出的土堆重新掩埋至坑道內，從而達到對秸稈碎片深埋的效果。

技術特征：

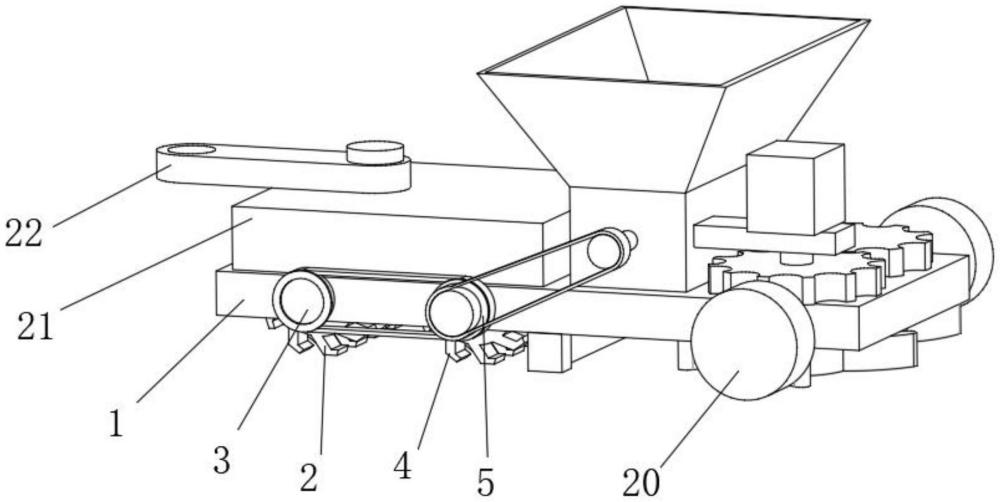

1.秸稈深埋保護性耕作復合機具，包括框體(1)，其特征在于：所述框體(1)的一側開設有驅動孔，所述驅動孔內轉動安裝有驅動旋耕輥(2)，所述框體(1)的一側開設有傳動孔，所述傳動孔內轉動安裝有傳動旋耕輥(4)，所述框體(1)的下側固定安裝有擴土犁(8)，所述框體(1)的上側開設有出料口，所述出料口內固定安裝有下料管(9)，所述框體(1)的上側開設有兩個轉動孔，兩個所述轉動孔內均轉動安裝有轉動桿(15)，兩個所述轉動桿(15)的底端均固定安裝有掩埋板(16)，所述框體(1)的兩側均固定安裝有行走輪(20)。

2.根據權利要求1所述的秸稈深埋保護性耕作復合機具，其特征在于：所述驅動旋耕輥(2)的一端固定安裝有驅動皮帶輪(3)，所述傳動旋耕輥(4)的一端固定安裝有一級皮帶輪(5)，所述驅動皮帶輪(3)的表面與所述一級皮帶輪(5)的表面套設安裝有同一個一級傳動皮帶(6)。

3.根據權利要求2所述的秸稈深埋保護性耕作復合機具，其特征在于：所述框體(1)的一側固定安裝有驅動電機(7)，所述驅動電機(7)的輸出軸與所述驅動旋耕輥(2)的一端同軸安裝。

4.根據權利要求3所述的秸稈深埋保護性耕作復合機具，其特征在于：所述下料管(9)的一側開設有轉孔，轉孔內轉動安裝有均分輥(10)，所述均分輥(10)的一端固定安裝有三級皮帶輪(11)，所述一級皮帶輪(5)的一側固定安裝有二級皮帶輪(12)，所述二級皮帶輪(12)的表面與所述三級皮帶輪(11)的表面套設安裝有同一個二級傳動皮帶(13)。

5.根據權利要求1所述的秸稈深埋保護性耕作復合機具，其特征在于：兩個所述轉動桿(15)的表面均固定安裝有齒輪(17)，兩個所述齒輪(17)嚙合，所述下料管(9)的一側固定安裝有安裝板(18)，所述安裝板(18)的一側開設有避讓孔，所述安裝板(18)的上側固定安裝有掩埋電機(19)，所述掩埋電機(19)的輸出軸與其中一個所述轉動桿(15)的頂端同軸安裝。

6.根據權利要求1所述的秸稈深埋保護性耕作復合機具，其特征在于：所述框體(1)的上側固定安裝有防塵蓋(21)，所述防塵蓋(21)的上側轉動安裝有牽引臂(22)。

7.根據權利要求1所述的秸稈深埋保護性耕作復合機具，其特征在于：所述下料管(9)的上側固定安裝有進料斗(14)。

技術總結
本技術公開了秸稈深埋保護性耕作復合機具，涉及秸稈深埋技術領域，包括框體，所述框體的一側開設有驅動孔，所述驅動孔內轉動安裝有驅動旋耕輥，所述框體的一側開設有傳動孔，所述傳動孔內轉動安裝有傳動旋耕輥，所述框體的下側固定安裝有擴土犁，所述框體的上側開設有出料口，本技術通過驅動電機輸出端帶動驅動旋耕輥轉動，驅動旋耕輥帶動驅動皮帶輪轉動，驅動皮帶輪通過一級傳動皮帶帶動一級皮帶輪轉動，一級皮帶輪帶動傳動旋耕輥轉動，對土壤進行松土，再通過擴土犁對松土后的耕地進行擴坑，從而帶動兩個轉動桿轉動，兩個轉動桿分別帶動兩個掩埋板轉動，將坑道兩側刨出的土堆重新掩埋至坑道內，從而達到對秸稈碎片深埋的效果。

技術研發人員：黃昕,劉雅婧,楊凈,寇明月,魏雨露,吳興輝
受保護的技術使用者：陜西省土地工程建設集團有限責任公司
技術研發日：20240729
技術公布日：2025/4/28
