本技術涉及農業機械，具體涉及一種翻土深度可調的農業機械用翻土設備。

背景技術：

1、農業機械是指在作物種植業和畜牧業生產過程中，以及農、畜產品初加工和處理過程中所使用的各種機械，農業機械包括農用動力機械、農田建設機械、土壤耕作機械、種植和施肥機械、植物保護機械、農田排灌機械、作物收獲機械、農產品加工機械、畜牧業機械和農業運輸機械，而翻土機也是非常常用的農業機械，被人們廣泛使用。

2、其中翻土設備作為在農業種植前，對農田進行處理的一種常用設備，能夠使板結的土壤松散，有利于后續種植的農作物根莖進行呼吸和水分吸收，以及根莖生長，進而使作物能夠健康的生長。

3、現有技術中，當翻土設備對土壤進行翻土處理時，由于翻土機所采用的翻土鏟刀大多采用固定安裝的方式，進而導致翻土機在翻土過程中，翻土鏟刀所翻的土壤深度相同，無法根據使用需求，進行很好的調整。

技術實現思路

1、本實用新型的目的在于提供一種翻土深度可調的農業機械用翻土設備，解決現有技術中，大多數翻土機所采用的翻土鏟刀大多采用固定安裝的方式，導致翻土機在翻土過程中，無法根據使用需求調節翻土深度的問題。

2、為解決上述的技術問題，本實用新型采用以下技術方案：

3、一種翻土深度可調的農業機械用翻土設備，包括頂板以及豎向設置于頂板下側兩端的擋板，兩個擋板之間水平轉動設置有刀軸，環繞刀軸設置有若干個刀片，頂板的上側安裝有用于驅動刀軸轉動的電機部，其特征在于，兩個擋板的外側均安裝有升降結構，升降結構的下端安裝有限位滑板；頂板的上側可拆卸安裝有配重結構。

4、進一步的技術方案是，升降結構包括螺桿和調節板，調節板安裝于擋板的外側，調節板上設置有和螺桿相匹配的螺紋孔，螺桿的中部置于螺紋孔中；限位滑板的一端和擋板活動相連，另一端和螺桿的下端活動相連。

5、更進一步的技術方案是，限位滑板呈弧形，且凸起面朝下，限位滑板的上側豎向設置有連接片，連接片上設置有貫通兩側的轉動孔，擋板的外側設置有螺栓孔，轉動孔和螺栓孔對齊時，通過轉動螺栓依次穿進轉動孔和螺栓孔，以使連接片和擋板轉動相連。

6、更進一步的技術方案是，限位滑板的上方設置有連接環，連接環的相對兩側均通過連接條和限位滑板的上側相連，螺桿的下端穿過連接環的中孔后，在連接環和限位滑板之間連接有限位板，限位板的直徑大于連接環的中孔直徑。

7、更進一步的技術方案是，配重結構包括安裝塊和配重板，安裝塊和頂板的上側相連，安裝塊的一側設置有配重槽，安裝塊的頂部設置有和配重槽相連通的鎖緊螺孔，鎖緊螺孔內螺紋匹配連接有鎖緊螺桿，鎖緊螺桿的下端置于配重槽內，上端在安裝塊的上方連接有旋鈕板；配重板放置于配重槽內時，鎖緊螺桿的下端和配重板頂觸相連。

8、更進一步的技術方案是，配重板端部的側面設置有貫通兩側的拉手孔，安裝塊的上側設置有和配重槽槽口相連通的缺口。

9、與現有技術相比，本實用新型至少具有以下有益效果之一：1、通過在兩個擋板的外側均安裝限位滑板，通過升降結構調節纖維滑板的高度來借助限位滑板貼合地面控制刀片插入地面的深度，從而控制翻土深度；2、通過設置配重結構，能夠在深耕一些硬質土地的時候，借助配重結構來增加整個設備的重量，從而使刀片能夠插入足夠的深度進行翻土。

技術特征：

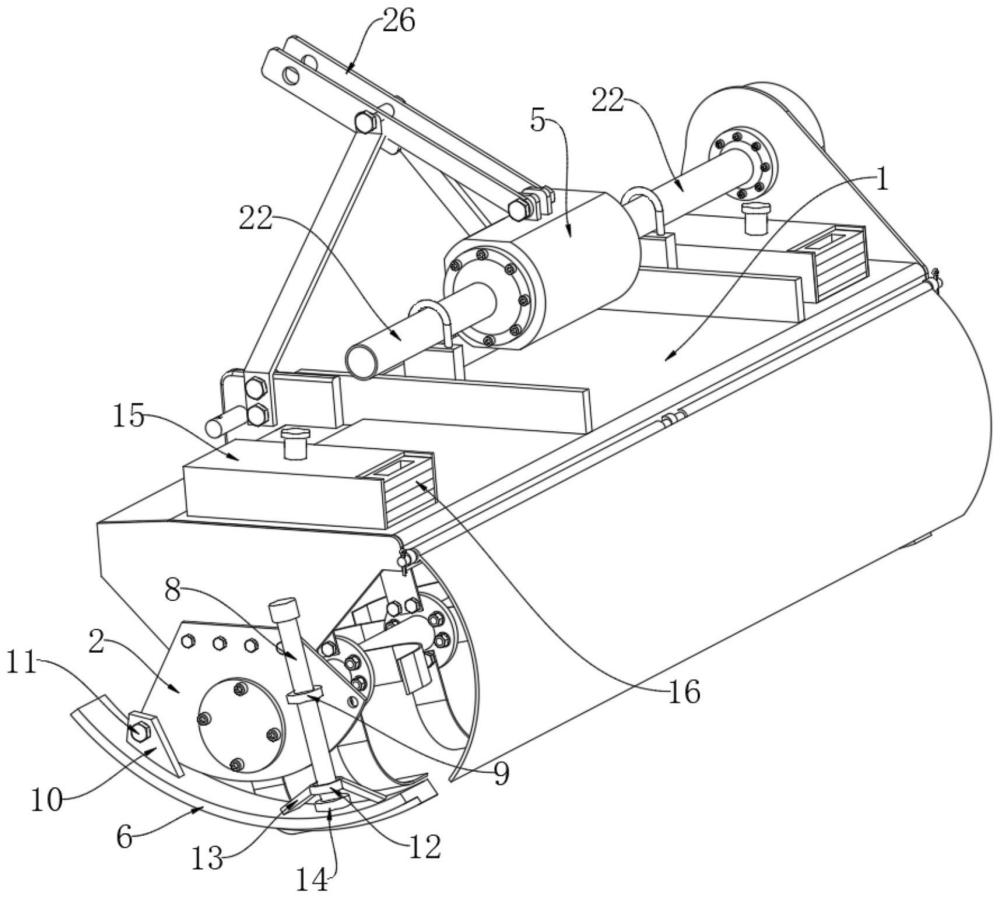

1.一種翻土深度可調的農業機械用翻土設備，包括頂板(1)以及豎向設置于頂板(1)下側兩端的擋板(2)，兩個所述擋板(2)之間水平轉動設置有刀軸(3)，環繞所述刀軸(3)設置有若干個刀片(4)，所述頂板(1)的上側安裝有用于驅動刀軸(3)轉動的電機部(5)，其特征在于，兩個所述擋板(2)的外側均安裝有升降結構，所述升降結構的下端安裝有限位滑板(6)；

2.根據權利要求1所述的一種翻土深度可調的農業機械用翻土設備，其特征在于：所述升降結構包括螺桿(8)和調節板(9)，所述調節板(9)安裝于所述擋板(2)的外側，所述調節板(9)上設置有和所述螺桿(8)相匹配的螺紋孔，所述螺桿(8)的中部置于所述螺紋孔中；

3.根據權利要求2所述的一種翻土深度可調的農業機械用翻土設備，其特征在于：所述限位滑板(6)呈弧形，且凸起面朝下，所述限位滑板(6)的上側豎向設置有連接片(10)，所述連接片(10)上設置有貫通兩側的轉動孔，所述擋板(2)的外側設置有螺栓孔，所述轉動孔和螺栓孔對齊時，通過轉動螺栓(11)依次穿進轉動孔和螺栓孔，以使所述連接片(10)和擋板(2)轉動相連。

4.根據權利要求3所述的一種翻土深度可調的農業機械用翻土設備，其特征在于：所述限位滑板(6)的上方設置有連接環(12)，所述連接環(12)的相對兩側均通過連接條(13)和所述限位滑板(6)的上側相連，所述螺桿(8)的下端穿過連接環(12)的中孔后，在連接環(12)和限位滑板(6)之間連接有限位板(14)，所述限位板(14)的直徑大于所述連接環(12)的中孔直徑。

5.根據權利要求1所述的一種翻土深度可調的農業機械用翻土設備，其特征在于：所述配重結構包括安裝塊(15)和配重板(16)，所述安裝塊(15)和所述頂板(1)的上側相連，所述安裝塊(15)的一側設置有配重槽，所述安裝塊(15)的頂部設置有和所述配重槽相連通的鎖緊螺孔(17)，所述鎖緊螺孔(17)內螺紋匹配連接有鎖緊螺桿(18)，所述鎖緊螺桿(18)的下端置于所述配重槽內，上端在安裝塊(15)的上方連接有旋鈕板(19)；

6.根據權利要求5所述的一種翻土深度可調的農業機械用翻土設備，其特征在于：所述配重板(16)端部的側面設置有貫通兩側的拉手孔(20)，所述安裝塊(15)的上側設置有和所述配重槽槽口相連通的缺口(21)。

技術總結
本技術涉及農業機械技術領域，具體涉及一種翻土深度可調的農業機械用翻土設備，包括頂板以及豎向設置于頂板下側兩端的擋板，兩個擋板之間水平轉動設置有刀軸，環繞刀軸設置有若干個刀片，頂板的上側安裝有用于驅動刀軸轉動的電機部，其特征在于，兩個擋板的外側均安裝有升降結構，升降結構的下端安裝有限位滑板；頂板的上側可拆卸安裝有配重結構。通過在兩個擋板的外側均安裝限位滑板，通過升降結構調節纖維滑板的高度來借助限位滑板貼合地面控制刀片插入地面的深度，從而控制翻土深度。

技術研發人員：陳金鑫
受保護的技術使用者：四川易達智能裝備有限公司
技術研發日：20240315
技術公布日：2025/4/28
