本技術涉及牛養殖，具體為一種牛養殖用體型測量裝置。

背景技術：

1、牛在養殖的過程中需要進行多次體型測量，牛體型外貌與牛健康水平、使用年限、繁殖能力和生產能力息息相關，也是目前牛群選配、新品種培育的主要信息，因此在牛養殖的過程中常會使用到一種測量裝置，來對牛的體型進行測量；

2、現有的測量裝置為了在測量時，為了防止牛不配合，亂動的問題，常會在裝置上設置護欄，來避免牛測量過程中跑出裝置的問題，因此在對牛進行測量時通常會先將牛趕上裝置上，但由于牛的養殖環境，通常牛的牛蹄上會粘附一些泥土和稻草的混合物，當牛在測量裝置上測量時，牛蹄上會掉落一部分泥土和稻草的混合物，少量掉落的情況下并不會對牛體重的測量產生較大的影響，但長時間使用后，裝置上會積累較多的泥土與稻草，從而影響后續牛體重測量的準確性；

3、因此，特意提出一種牛養殖用體型測量裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種牛養殖用體型測量裝置，具備對裝置平臺進行清理泥土和稻草的能力，避免裝置上積累較多的泥土和稻草出現影響后續牛體重測量的準確性，解決了現有的測量裝置在長時間使用過程中會導致平臺上堆積大量的泥土與稻草影響牛體重測量的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種牛養殖用體型測量裝置，包括底板，所述底板的頂部鑲嵌安裝有稱重件，所述底板的頂部前后端位置分別固定安裝有一組圍欄架，所述圍欄架的中部固定安裝有限位滑桿，所述底板頂部后端安裝的圍欄架的右側活動安裝有閘門；

3、所述底板的頂部位于兩組圍欄架之間設置有泥塊清理部件，所述泥塊清理部件包括活動安裝在底板頂部兩組圍欄架之間的移動板，所述底板的頂部左側固定安裝有頂座，所述頂座的右側固定安裝有電動推桿，所述移動板的底部開設有刮土槽，并通過刮土槽使移動板的底部與稱重件相貼合。

4、優選的，所述移動板的前后端分別固定安裝有一組滑塊，所述滑塊套接在限位滑桿上，所述移動板的底部位于刮土槽的前后兩端分別活動安裝有一組滑輪。

5、優選的，所述底板的上表面前后兩端分別開設有一組滑槽，所述底板的右側固定安裝有踏板，所述移動板底部前后端安裝的滑輪卡在滑槽內。

6、優選的，所述移動板通過滑塊、滑輪、滑槽、限位滑桿、電動推桿在稱重件的表面滑動，所述移動板滑動至最右端時可越過稱重件右端的邊緣處，所述移動板滑動至最左端時仍位于稱重件的表面。

7、優選的，所述移動板的左側設置有清灰組件，所述清灰組件包括固定安裝在移動板左側的清灰箱，所述清灰箱的內部活動安裝有刷毛滾筒，所述刷毛滾筒表面的刷毛延伸出清灰箱，并與移動板下方的稱重件相接觸。

8、優選的，所述清灰箱的內部位于刷毛滾筒的左側活動安裝有集灰盒，所述清灰箱的內部位于刷毛滾筒的左側固定安裝有導灰梳板，所述導灰梳板的左側向集灰盒方向傾斜，所述導灰梳板的右側與刷毛滾筒的刷毛接觸，所述清灰箱的前端固定安裝有電機，所述電機的輸出端貫穿清灰箱與刷毛滾筒固定連接。

9、優選的，所述移動板的表面開設有食料窗，所述移動板的左側位于食料窗的下方固定安裝有食料盆。

10、優選的，所述移動板的左側位于食料盆和清灰箱之間的位置與電動推桿的右端固定連接，所述移動板通過頂座和電動推桿在底板上左右移動。

11、與現有技術相比，本實用新型的有益效果是：

12、1、該一種牛養殖用體型測量裝置，通過安裝底板、稱重件、電動推桿、移動板、刮土槽、清灰箱、刷毛滾筒、導灰梳板、集灰盒等裝置，具備對裝置平臺進行清理泥土和稻草的能力，避免裝置上積累較多的泥土和稻草出現影響后續牛體重測量的準確性。

13、2、該一種牛養殖用體型測量裝置，在移動板上安裝食料盆并配合移動板可左右移動的能力，實現將牛引誘到底板上的目的，減少對牛進行限制的阻力底板，在測量完成后還可通過向右驅動移動板，實現將牛從底板上趕下的作用。

技術特征：

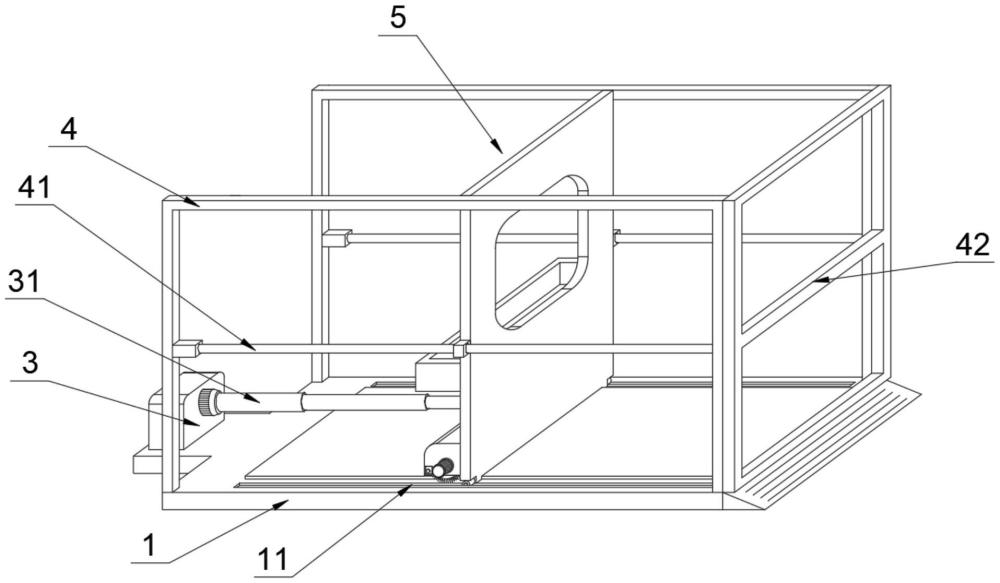

1.一種牛養殖用體型測量裝置，包括底板(1)，其特征在于：所述底板(1)的頂部鑲嵌安裝有稱重件(2)，所述底板(1)的頂部前后端位置分別固定安裝有一組圍欄架(4)，所述圍欄架(4)的中部固定安裝有限位滑桿(41)，所述底板(1)頂部后端安裝的圍欄架(4)的右側活動安裝有閘門(42)；

2.根據權利要求1所述的一種牛養殖用體型測量裝置，其特征在于：所述移動板(51)的前后端分別固定安裝有一組滑塊(52)，所述滑塊(52)套接在限位滑桿(41)上，所述移動板(51)的底部位于刮土槽(53)的前后兩端分別活動安裝有一組滑輪(54)。

3.根據權利要求1所述的一種牛養殖用體型測量裝置，其特征在于：所述底板(1)的上表面前后兩端分別開設有一組滑槽(11)，所述底板(1)的右側固定安裝有踏板(12)，所述移動板(51)底部前后端安裝的滑輪(54)卡在滑槽(11)內。

4.根據權利要求2所述的一種牛養殖用體型測量裝置，其特征在于：所述移動板(51)通過滑塊(52)、滑輪(54)、滑槽(11)、限位滑桿(41)、電動推桿(31)在稱重件(2)的表面滑動，所述移動板(51)滑動至最右端時可越過稱重件(2)右端的邊緣處，所述移動板(51)滑動至最左端時仍位于稱重件(2)的表面。

5.根據權利要求1所述的一種牛養殖用體型測量裝置，其特征在于：所述移動板(51)的左側設置有清灰組件(6)，所述清灰組件(6)包括固定安裝在移動板(51)左側的清灰箱(61)，所述清灰箱(61)的內部活動安裝有刷毛滾筒(62)，所述刷毛滾筒(62)表面的刷毛延伸出清灰箱(61)，并與移動板(51)下方的稱重件(2)相接觸。

6.根據權利要求5所述的一種牛養殖用體型測量裝置，其特征在于：所述清灰箱(61)的內部位于刷毛滾筒(62)的左側活動安裝有集灰盒(64)，所述清灰箱(61)的內部位于刷毛滾筒(62)的左側固定安裝有導灰梳板(63)，所述導灰梳板(63)的左側向集灰盒(64)方向傾斜，所述導灰梳板(63)的右側與刷毛滾筒(62)的刷毛接觸，所述清灰箱(61)的前端固定安裝有電機(65)，所述電機(65)的輸出端貫穿清灰箱(61)與刷毛滾筒(62)固定連接。

7.根據權利要求2所述的一種牛養殖用體型測量裝置，其特征在于：所述移動板(51)的表面開設有食料窗(55)，所述移動板(51)的左側位于食料窗(55)的下方固定安裝有食料盆(56)。

8.根據權利要求7所述的一種牛養殖用體型測量裝置，其特征在于：所述移動板(51)的左側位于食料盆(56)和清灰箱(61)之間的位置與電動推桿(31)的右端固定連接，所述移動板(51)通過頂座(3)和電動推桿(31)在底板(1)上左右移動。

技術總結
本技術涉及牛養殖技術領域，且公開了一種牛養殖用體型測量裝置，包括底板，所述底板的頂部鑲嵌安裝有稱重件，所述底板的頂部前后端位置分別固定安裝有一組圍欄架，所述圍欄架的中部固定安裝有限位滑桿，所述底板頂部后端安裝的圍欄架的右側活動安裝有閘門，所述底板的頂部位于兩組圍欄架之間設置有泥塊清理部件，所述泥塊清理部件包括活動安裝在底板頂部兩組圍欄架之間的移動板，所述底板的頂部左側固定安裝有頂座，通過安裝稱重件、電動推桿、移動板、刮土槽、清灰箱、刷毛滾筒、導灰梳板、集灰盒等裝置，具備對裝置平臺進行清理泥土和稻草的能力，避免裝置上積累較多的泥土和稻草出現影響后續牛體重測量的準確性。

技術研發人員：王子豪
受保護的技術使用者：衡陽市浩德盛農業開發有限公司
技術研發日：20240730
技術公布日：2025/4/28
