本技術涉及種植技術設備，具體是一種牽引式深松攪拌施肥機。

背景技術：

1、在現有果園種植或者農田種植作業過程中，多采用施肥機進行施肥，將肥料撒于土壤中，給農作物或者果樹提供養分，改變作物品質。在現有技術中，多采用開溝、施肥、覆土的工作順序進行施肥，但在使用過程中，多因為肥料撒放不均勻，導致土壤中肥料含量不均勻，部分土壤內肥料濃度高，對作物進行灼燒，影響作物產量和品質，另外部分土壤內肥料濃度過低，無法對作物提供足夠的養分，導致影響產量和品質。

技術實現思路

1、本實用新型要解決的技術問題是提供一種將肥料和土壤混合進而避免土壤內肥料不均勻的牽引式深松攪拌施肥機。

2、為解決上述技術問題，本實用新型其包括機架，所述機架前端設有用于與機車鏈接的牽引架，所述機架上端設有肥料箱和顆粒肥箱，其結構特點是：所述肥料箱前端設有排肥口，所述肥料箱內設有運輸肥料從排肥口排出的傳動帶，所述顆粒肥箱設有導肥管，所述顆粒肥箱內設有能輸送顆粒肥從導肥管排出的排肥絞龍，所述排肥口和導肥管的下端設有橫向排肥器，所述橫向排肥器的一端設有導料槽，所述橫向排肥器能將肥料從導料槽排出，所述機架側邊鉸接有傳動箱支架方管，所述傳動箱支架方管的后部安裝有能將肥料和土地攪拌均勻的施肥刀，所述施肥刀與導料槽位于機架同一側。

3、采用上述結構后，通過機車鏈接牽引架，拉動牽引式深松攪拌施肥機移動，機架上的肥料箱內存放有肥料，傳動帶帶動肥料箱內的肥料從排肥口排出，進入橫向排肥器中，肥料箱前端的顆粒肥箱內存放有顆粒肥，顆粒肥通過排肥絞龍落入橫向排肥器中，顆粒肥與肥料混合，橫向排肥器將混合后的肥料運輸至導料槽內，混合后的肥料通過導料槽落至土地上，當牽引式深松攪拌施肥機走過后，位于導料槽同一側的施肥刀走過有肥料的土地，將肥料和土地攪拌均勻，將土壤和肥料混合均勻，避免肥料不均勻?qū)е伦魑锂a(chǎn)量和質量的問題，提高作物產量，進而提高了經濟效益。

4、所述施肥刀包括受驅動軸驅動旋轉的兩個施肥刀安裝盤，所述兩個施肥刀安裝盤同軸平行設置且均為圓形盤，所述兩個施肥刀安裝盤的左端面連接有沿著施肥刀安裝盤環布設置的多個左施肥刀片，所述兩個施肥刀安裝盤的右端面連接有沿著施肥刀安裝盤環布設置的多個右施肥刀片，兩個施肥刀安裝盤之間存在間隙，左施肥刀片和右施肥刀片分別向外傾斜延伸，擴展了攪拌的寬度，隨著施肥盤的轉動，施肥刀片將土壤和肥料翻拌，起到混合肥料、提高生產效率的作用。

5、所述傳動箱支架方管上鉸接有能調整傳動箱支架方管與機架角度的調節裝置，調節裝置調整傳動箱支架方管的角度，進而調整施肥刀的深度，可以調整攪拌松土的土壤的深度，進而根據需要進行調整，以此適應不同的作物種植，提高裝置適用性。

6、所述施肥刀上罩有施肥刀護罩板，所述施肥刀護罩板的后側鉸接有后托板，施肥刀護罩板對施肥刀進行保護，避免施肥刀在運轉過程中過度下降，同時避免施肥刀工作過程中其他東西的纏繞和干擾，導致攪拌的卡頓，增加了施肥刀使用壽命。

7、所述肥料箱內設有攪拌軸，所述攪拌軸位于排肥口的后側，所述攪拌軸與肥料箱傳動帶的驅動軸的通過鏈條傳動，所述攪拌軸上設有多個攪拌片，所述相鄰的攪拌片角度交錯設置，當肥料箱內的傳動帶向前帶動肥料移動時，攪拌軸轉動，攪拌片將肥料打散，打散后的肥料更容易從排肥口下落，同時下落的更均勻，提高了輸送的效率，同時攪拌軸和傳動帶的驅動軸通過鏈條傳動，不需要對攪拌軸單獨施加動力，提高了效率。

8、所述肥料箱的前端面設有能上下移動的施肥控制調整板，所述施肥控制調整板能調整排肥口的開口高度，種植不同作物時，調整施肥控制調整板的高度，進而調整同時間內排肥量，進而改變和顆粒肥的混料比例，達到更好的施肥效果，提高施肥的效率和作物的質量。

9、所述排肥絞龍包括絞龍軸，所述絞龍軸上設有螺旋環繞絞龍軸的絞龍片，通過絞龍軸轉動，絞龍片旋轉將顆粒肥沿著絞龍片向一側輸送，排肥絞龍轉動的圈數與下落的顆粒肥的量有關，則通過控制排肥料絞龍的轉速，可以調整混合后的肥料內顆粒肥的比例，達到更好的施肥效果，提高施肥的效率和作物的質量。

10、所述橫向排肥器包括位于底端的橫向傳動帶，所述橫向傳動帶的前端設有前防護板，所述橫向傳動帶的后端設有后防護板，所述前防護板和后防護板之間的距離由下到上逐漸增加，通過橫向傳送帶將混合后的肥料向?qū)Я喜圯斔停胺雷o板和后防護板擴大了上端開口面積，避免從上端落下的肥料飛出，能將肥料全部落入橫向傳送帶中，提高肥料的使用效率，降低成本。

11、綜上所述，本實用新型具有將土壤和肥料混合均勻、適用性高、達到更好的施肥效果、提高施肥效率和作物質量等優點。

技術特征：

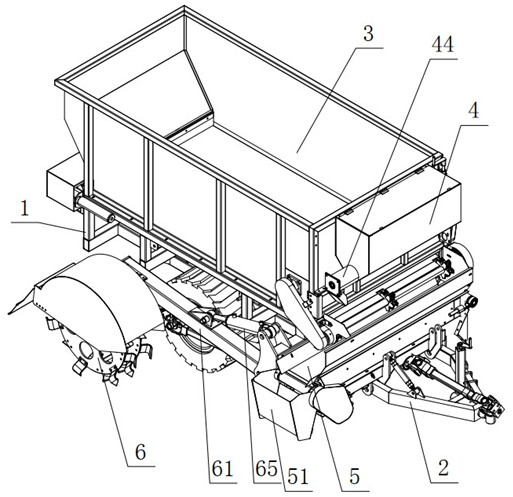

1.一種牽引式深松攪拌施肥機，其包括機架（1），所述機架（1）前端設有用于與機車鏈接的牽引架（2），所述機架（1）上端設有肥料箱（3）和顆粒肥箱（4），其特征是：所述肥料箱（3）前端設有排肥口（31），所述肥料箱（3）內設有運輸肥料從排肥口（31）排出的傳動帶，所述顆粒肥箱（4）設有導肥管(44)，所述顆粒肥箱（4）內設有能輸送顆粒肥從導肥管(44)排出的排肥絞龍（41），所述排肥口（31）和導肥管(44)的下端設有橫向排肥器（5），所述橫向排肥器（5）的一端設有導料槽（51），所述橫向排肥器（5）能將肥料從導料槽（51）排出，所述機架（1）側邊鉸接有傳動箱支架方管（61），所述傳動箱支架方管（61）的后部安裝有能將肥料和土地攪拌均勻的施肥刀（6），所述施肥刀（6）與導料槽（51）位于機架（1）同一側。

2.如權利要求1所述的牽引式深松攪拌施肥機，其特征是：施肥刀（6）包括受驅動軸驅動旋轉的兩個施肥刀安裝盤（62），所述兩個施肥刀安裝盤（62）同軸平行設置且均為圓形盤，所述兩個施肥刀安裝盤（62）的左端面連接有沿著施肥刀安裝盤（62）環布設置的多個左施肥刀片（63），所述兩個施肥刀安裝盤（62）的右端面連接有沿著施肥刀安裝盤（62）環布設置的多個右施肥刀片（64）。

3.如權利要求1所述的牽引式深松攪拌施肥機，其特征是：所述傳動箱支架方管（61）上鉸接有能調整傳動箱支架方管（61）與機架（1）角度的調節裝置（65）。

4.如權利要求1所述的牽引式深松攪拌施肥機，其特征是：所述施肥刀（6）上罩有施肥刀護罩板（66），所述施肥刀護罩板（66）的后側鉸接有后托板。

5.如權利要求1所述的牽引式深松攪拌施肥機，其特征是：所述肥料箱（3）內設有攪拌軸（32），所述攪拌軸（32）位于排肥口（31）的后側，所述攪拌軸（32）與肥料箱（3）傳動帶的驅動軸的通過鏈條傳動，所述攪拌軸（32）上設有多個攪拌片（33），所述相鄰的攪拌片（33）角度交錯設置。

6.如權利要求5所述的牽引式深松攪拌施肥機，其特征是：所述肥料箱（3）的前端面設有能上下移動的施肥控制調整板（34），所述施肥控制調整板（34）能調整排肥口（31）的開口高度。

7.如權利要求1所述的牽引式深松攪拌施肥機，其特征是：所述排肥絞龍（41）包括絞龍軸（42），所述絞龍軸（42）上設有螺旋環繞絞龍軸（42）的絞龍片（43）。

8.如權利要求1所述的牽引式深松攪拌施肥機，其特征是：所述橫向排肥器（5）包括位于底端的橫向傳動帶（52），所述橫向傳動帶（52）的前端設有前防護板（53），所述橫向傳動帶（52）的后端設有后防護板（54），所述前防護板（53）和后防護板（54）之間的距離由下到上逐漸增加。

技術總結
本技術公開了一種牽引式深松攪拌施肥機，其包括機架，所述機架前端設有用于與機車鏈接的牽引架，所述機架上端設有肥料箱和顆粒肥箱，所述肥料箱前端設有排肥口，所述肥料箱內設有運輸肥料從排肥口排出的傳動帶，所述顆粒肥箱設有導肥管，所述顆粒肥箱內設有能輸送顆粒肥從導肥管排出的排肥絞龍，所述排肥口和導肥管的下端設有橫向排肥器，所述橫向排肥器的一端設有導料槽，所述機架側邊鉸接有傳動箱支架方管，所述傳動箱支架方管的后部安裝有能將肥料和土地攪拌均勻的施肥刀，所述施肥刀與導料槽位于機架同一側。本技術具有將土壤和肥料混合均勻、適用性高、達到更好的施肥效果、提高施肥效率和作物質量等優點。
