本技術涉及飼料加工機械，具體為一種用于鍘切飼草的風送盤式雙刃鍘草機。

背景技術：

1、鍘草機是以玉米秸稈、麥秸、稻草等農作物為處理物料，通過鍘、切等機械粉碎，生產適用于畜牧養殖牛、羊、馬、鹿飼料的飼料加工設備，隨著畜牧業的發展，鍘草機的應用已很普遍，常規的鍘草機分滾刀式和盤刀式兩大類，而現有的風送盤式雙刃鍘草機在使用過程中，由于鍘草機大多安裝在機架上，不方便進行移動，導致不便于根據加工需要來對鍘草機進行搬運，進而不利于使用，故而提出一種用于鍘切飼草的風送盤式雙刃鍘草機。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種用于鍘切飼草的風送盤式雙刃鍘草機，具備便于移動等優點，解決了現有的風送盤式雙刃鍘草機在使用過程中，由于鍘草機大多安裝在機架上，不方便進行移動，導致不便于根據加工需要來對鍘草機進行搬運，進而不利于使用的問題。

3、(二)技術方案

4、為實現上述便于移動目的，本實用新型提供如下技術方案：一種用于鍘切飼草的風送盤式雙刃鍘草機，包括底板，所述底板底部左右兩側的前后兩端均設置有支撐腳，所述底板的頂部左右兩側均設置有支撐板，左側所述支撐板的頂部設置有一端與右側支撐板頂部固定連接的機殼，所述機殼的內壁后側頂部設置有一端延伸至其后側的入料管，所述機殼的后側設置有位于入料管下方的u型板，所述u型板的內壁后側設置有一端延伸至機殼內部的安裝軸，所述安裝軸的前側設置有安裝柱，所述安裝柱的外側設置有數量為八個的風扇葉刀片，八個所述風扇葉刀片的后側均設置有雙刃鍘切刀片，所述機殼的內頂壁左側設置有一端延伸至其頂部的出料管，所述u型板的內底壁設置有一端與安裝軸外側固定連接的第一驅動組件，兩個所述支撐板之間設置有一端與機殼底部固定連接的橫板，所述橫板的底部左右兩側均設置有一端與底板頂部活動連接的螺紋桿，兩個所述螺紋桿的外側均設置有螺紋套筒，左側所述支撐板的外側設置有與兩個螺紋套筒外側固定連接且一端與右側支撐板外側活動連接的移動板，所述移動板的底部左右兩側均設置有一端延伸至底板底部的支撐塊，兩個所述支撐塊分別位于兩個支撐板的相背側，兩個所述支撐塊的底部前后兩側均設置有萬向輪，兩個所述螺紋桿的外側均設置有位于螺紋套筒上方的蝸輪，兩個所述支撐板之間設置有一端與兩個蝸輪嚙合的蝸桿，所述橫板的底部設置有一端與蝸桿外側固定連接的第二驅動組件。

5、優選的，所述第一驅動組件包括驅動電機，所述u型板的內底壁固定安裝有位于安裝軸下方的驅動電機，所述驅動電機的輸出軸固定安裝有驅動錐齒輪，所述安裝軸的外側固定安裝有一端與驅動錐齒輪嚙合的從動錐齒輪。

6、優選的，所述第二驅動組件包括伺服電機，所述橫板的底部固定安裝有位于兩個螺紋桿之間的伺服電機，所述伺服電機的輸出軸固定安裝有驅動齒輪，所述蝸桿的外側固定安裝有一端與驅動齒輪嚙合的從動齒輪。

7、優選的，所述u型板的內壁后側固定安裝有第一軸承，所述安裝軸通過第一軸承與u型板的內壁后側轉動連接，所述機殼的后側開設有與安裝軸相適配的第一安裝孔。

8、優選的，所述橫板的底部左右兩側和底板的頂部左右兩側均固定安裝有第二軸承，所述螺紋桿通過第二軸承分別與橫板和底板轉動連接。

9、優選的，兩個所述支撐板的相對側均固定安裝有位于移動板上方的第三軸承，所述蝸桿通過第三軸承與支撐板轉動連接。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種用于鍘切飼草的風送盤式雙刃鍘草機，具備以下有益效果：

12、該用于鍘切飼草的風送盤式雙刃鍘草機，通過啟動伺服電機來帶動驅動齒輪旋轉，進而通過從動齒輪來帶動蝸桿旋轉，再由兩個蝸輪來帶動兩個螺紋桿同步旋轉，而兩個螺紋桿在旋轉的過程中則會通過兩個螺紋套筒來帶動移動板、兩個支撐塊和四個萬向輪整體向下移動，直至四個萬向輪與地面接觸后將整個鍘草機頂起，此時四個支撐腳的底部均處于懸空狀態，整個鍘草機都由四個萬向輪來進行支撐，推動機殼即可對鍘草機進行移動，從而實現了便于移動的目的，進而方便了對鍘草機進行搬運。

技術特征：

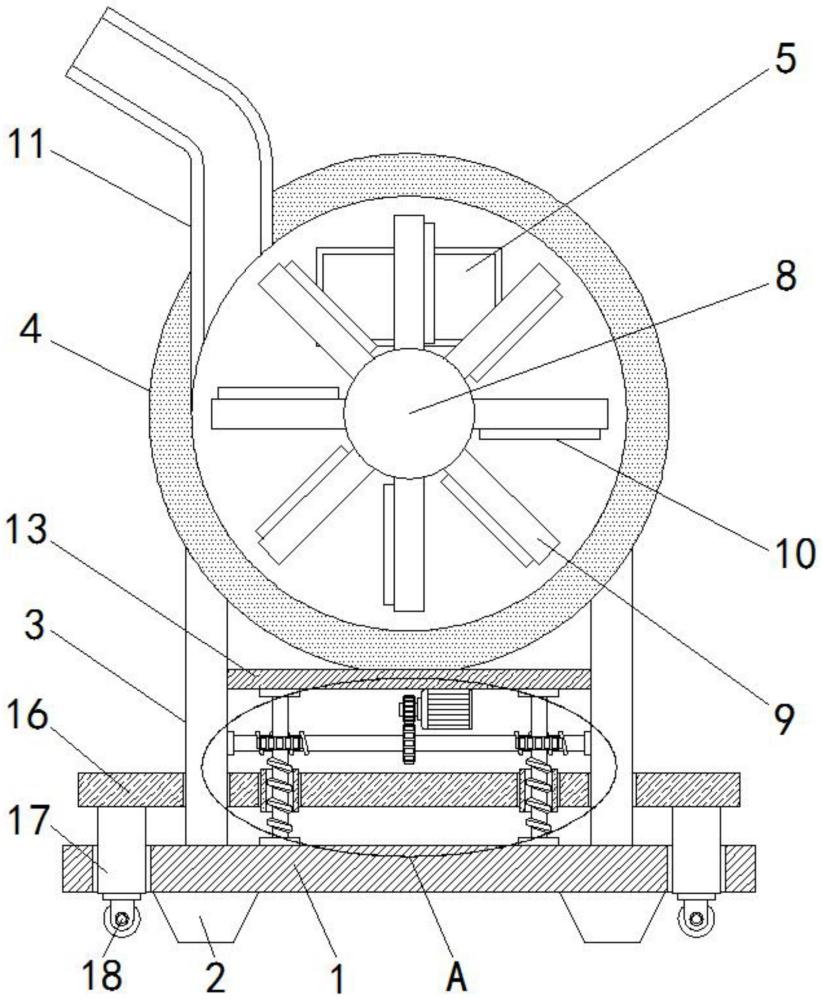

1.一種用于鍘切飼草的風送盤式雙刃鍘草機，包括底板(1)，所述底板(1)底部左右兩側的前后兩端均設置有支撐腳(2)，所述底板(1)的頂部左右兩側均設置有支撐板(3)，左側所述支撐板(3)的頂部設置有一端與右側支撐板(3)頂部固定連接的機殼(4)，所述機殼(4)的內壁后側頂部設置有一端延伸至其后側的入料管(5)，所述機殼(4)的后側設置有位于入料管(5)下方的u型板(6)，所述u型板(6)的內壁后側設置有一端延伸至機殼(4)內部的安裝軸(7)，所述安裝軸(7)的前側設置有安裝柱(8)，所述安裝柱(8)的外側設置有數量為八個的風扇葉刀片(9)，八個所述風扇葉刀片(9)的后側均設置有雙刃鍘切刀片(10)，所述機殼(4)的內頂壁左側設置有一端延伸至其頂部的出料管(11)，所述u型板(6)的內底壁設置有一端與安裝軸(7)外側固定連接的第一驅動組件(12)，其特征在于：兩個所述支撐板(3)之間設置有一端與機殼(4)底部固定連接的橫板(13)，所述橫板(13)的底部左右兩側均設置有一端與底板(1)頂部活動連接的螺紋桿(14)，兩個所述螺紋桿(14)的外側均設置有螺紋套筒(15)，左側所述支撐板(3)的外側設置有與兩個螺紋套筒(15)外側固定連接且一端與右側支撐板(3)外側活動連接的移動板(16)，所述移動板(16)的底部左右兩側均設置有一端延伸至底板(1)底部的支撐塊(17)，兩個所述支撐塊(17)分別位于兩個支撐板(3)的相背側，兩個所述支撐塊(17)的底部前后兩側均設置有萬向輪(18)，兩個所述螺紋桿(14)的外側均設置有位于螺紋套筒(15)上方的蝸輪(19)，兩個所述支撐板(3)之間設置有一端與兩個蝸輪(19)嚙合的蝸桿(20)，所述橫板(13)的底部設置有一端與蝸桿(20)外側固定連接的第二驅動組件(21)。

2.根據權利要求1所述的一種用于鍘切飼草的風送盤式雙刃鍘草機，其特征在于：所述第一驅動組件(12)包括驅動電機(121)，所述u型板(6)的內底壁固定安裝有位于安裝軸(7)下方的驅動電機(121)，所述驅動電機(121)的輸出軸固定安裝有驅動錐齒輪(122)，所述安裝軸(7)的外側固定安裝有一端與驅動錐齒輪(122)嚙合的從動錐齒輪(123)。

3.根據權利要求1所述的一種用于鍘切飼草的風送盤式雙刃鍘草機，其特征在于：所述第二驅動組件(21)包括伺服電機(211)，所述橫板(13)的底部固定安裝有位于兩個螺紋桿(14)之間的伺服電機(211)，所述伺服電機(211)的輸出軸固定安裝有驅動齒輪(212)，所述蝸桿(20)的外側固定安裝有一端與驅動齒輪(212)嚙合的從動齒輪(213)。

4.根據權利要求1所述的一種用于鍘切飼草的風送盤式雙刃鍘草機，其特征在于：所述u型板(6)的內壁后側固定安裝有第一軸承，所述安裝軸(7)通過第一軸承與u型板(6)的內壁后側轉動連接，所述機殼(4)的后側開設有與安裝軸(7)相適配的第一安裝孔。

5.根據權利要求1所述的一種用于鍘切飼草的風送盤式雙刃鍘草機，其特征在于：所述橫板(13)的底部左右兩側和底板(1)的頂部左右兩側均固定安裝有第二軸承，所述螺紋桿(14)通過第二軸承分別與橫板(13)和底板(1)轉動連接。

6.根據權利要求1所述的一種用于鍘切飼草的風送盤式雙刃鍘草機，其特征在于：兩個所述支撐板(3)的相對側均固定安裝有位于移動板(16)上方的第三軸承，所述蝸桿(20)通過第三軸承與支撐板(3)轉動連接。

技術總結
本技術涉及飼料加工機械技術領域，且公開了一種用于鍘切飼草的風送盤式雙刃鍘草機，包括底板，所述底板底部左右兩側的前后兩端均設置有支撐腳，所述底板的頂部左右兩側均設置有支撐板，左側所述支撐板的頂部設置有一端與右側支撐板頂部固定連接的機殼，所述機殼的內壁后側頂部設置有一端延伸至其后側的入料管。該用于鍘切飼草的風送盤式雙刃鍘草機，通過啟動伺服電機來帶動移動板、兩個支撐塊和四個萬向輪整體向下移動，直至四個萬向輪與地面接觸后將整個鍘草機頂起，此時四個支撐腳的底部均處于懸空狀態，整個鍘草機都由四個萬向輪來進行支撐，推動機殼即可對鍘草機進行移動，從而方便了對鍘草機進行搬運。

技術研發人員：張馬兵
受保護的技術使用者：湖南中閔思齊農牧科技有限公司
技術研發日：20240411
技術公布日：2025/4/28
