本技術涉及速修剪裝置，具體為一種園林綠化帶養護快速修剪裝置。

背景技術：

1、綠化帶，指的是供綠化的條形地帶，可以消除視覺疲勞、凈化環境、美化城市以及減少交通事故等作用，在城市中占有重要地位。實際生活中，操作人員需經常對綠化帶進行修剪，從而保證綠化帶的平整與美觀。綠化帶需要經常修剪才能保持其形狀，不隨意生長，可在實際運行中，對綠化帶進行修剪，現多采用人工手持小型電動工具或手動剪刀進行修剪，導致在修剪作業時，需要大量人工，浪費人力成本，且耗費時間較多，影響施工效率。

技術實現思路

1、本實用新型主要是提供一種園林綠化帶養護快速修剪裝置，解決在實際的綠化帶修剪中，多采用人工手持小型電動工具或手動剪刀進行修剪，導致在修剪作業時，需要大量人工，浪費人力成本，且耗費時間較多，影響施工效率的問題。

2、為了解決上述技術問題，本實用新型采用如下技術方案：

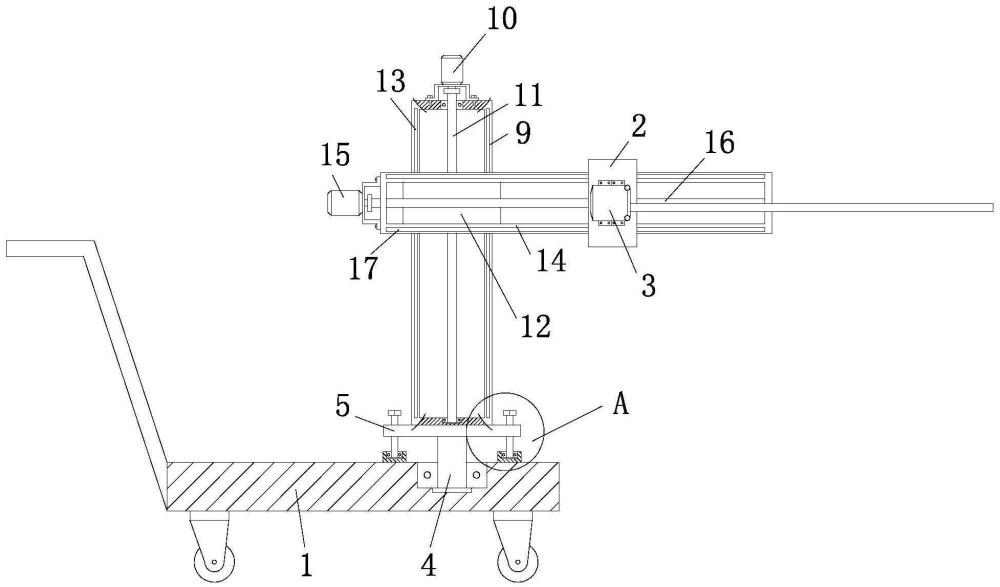

3、一種園林綠化帶養護快速修剪裝置，包括移動機構、轉動調節機構、升降機構、水平位移機構、連接座和修剪機構；所述轉動調節機構設置于所述移動機構上；所述升降機構設置于所述轉動調節機構上，并通過所述轉動調節機構進行轉動調節；所述水平位移機構設置于所述升降機構上，并通過所述升降機構的帶動而升降位移；所述連接座設置于所述水平位移機構上，并通過所述水平位移機構的帶動而水平位移；所述修剪機構可拆卸連接于所述連接座上。其中，修剪機構可以采用現有的任一種，其與連接座可拆卸連接，能夠根據實際需要更換不同類型。移動機構可以采用現有技術中的任意一種，如：移動小推車等。采用本申請的結構，能夠通過移動機構來實現各部件的位移，將各部件帶動到需要修剪的位置，以及在修剪的過程中進行位移；并能夠通過轉動調節機構帶動相應部件和修剪機構轉動，能夠通過升降機構帶動相應部件和修剪機構調節修剪的高度，以及能夠通過水平位移機構帶動修剪機構調節修剪的深度；從而達到避免人工手持，一人即可進行本申請的操作，降低人工成本，防止長時間手持疲勞，以及提高修剪效率。

4、進一步，所述轉動調節機構包括轉動連接于所述移動機構上的轉動軸，所述轉動軸上端設置有安裝臺；所述升降機構設置于所述安裝臺上，所述安裝臺上設置有轉動限位組件。使用時，在不采用轉動限位組件進行限位時，直接進行相應部件的轉動，以及在轉動后進行限位，結構簡單，使用方便。

5、進一步，所述轉動限位組件包括螺紋連接于所述安裝臺上的限位螺桿，所述限位螺桿的上端設置有調節把手，所述限位螺桿的下端轉動連接有摩擦塊。使用時，能夠通過轉動限位螺桿，使限位螺桿的下端帶動摩擦塊抵住移動機構的相應平面，從而進行轉動限位，調節把手的采用能夠較方便的轉動限位螺桿；摩擦塊的轉動連接使其在抵住移動機構后，限位螺桿還能夠轉動向下。

6、進一步，所述升降機構包括設置于所述安裝臺上的第一框架，所述第一框架的上端設置有第一電動機，所述第一框架內轉動連接有第一螺桿，且所述第一螺桿的上端貫穿所述第一框架與所述第一電動機的輸出端固定連接，所述第一螺桿上螺紋連接有升降臺，所述第一框架兩側與所述升降臺之間設置有第一滑軌。使用時，通過第一電動機帶動第一螺桿轉動，從而實現帶動升降臺配合第一滑軌在第一框架上上下位移。

7、進一步，所述水平位移機構包括固定連接于所述升降臺上的第二框架，所述第二框架的左端設置有第二電動機，所述第二框架內轉動連接有第二螺桿，且所述第二螺桿的左端貫穿所述第二框架與所述第二電動機的輸出端固定連接，所述第二螺桿與所述連接座螺紋連接，所述第二框架兩側與所述連接座之間設置有第二滑軌。使用時，通過第二電動機帶動第二螺桿轉動，從而帶動連接座配合第二滑軌在第二框架上水平位移，從而方便的帶動修剪機構進行位移調節。

8、有益效果：采用本申請的結構，能夠通過移動機構來實現各部件的位移，將各部件帶動到需要修剪的位置，以及在修剪的過程中進行位移；并能夠通過轉動調節機構帶動相應部件和修剪機構轉動，能夠通過升降機構帶動相應部件和修剪機構調節修剪的高度，以及能夠通過水平位移機構帶動修剪機構調節修剪的深度；從而達到避免人工手持，一人即可進行本申請的操作，降低人工成本，防止長時間手持疲勞，以及提高修剪效率。

技術特征：

1.一種園林綠化帶養護快速修剪裝置，其特征在于：包括移動機構、轉動調節機構、升降機構、水平位移機構、連接座和修剪機構；所述轉動調節機構設置于所述移動機構上；所述升降機構設置于所述轉動調節機構上，并通過所述轉動調節機構進行轉動調節；所述水平位移機構設置于所述升降機構上，并通過所述升降機構的帶動而升降位移；所述連接座設置于所述水平位移機構上，并通過所述水平位移機構的帶動而水平位移；所述修剪機構可拆卸連接于所述連接座上。

2.根據權利要求1所述的一種園林綠化帶養護快速修剪裝置，其特征在于：所述轉動調節機構包括轉動連接于所述移動機構上的轉動軸，所述轉動軸上端設置有安裝臺；所述升降機構設置于所述安裝臺上，所述安裝臺上設置有轉動限位組件。

3.根據權利要求2所述的一種園林綠化帶養護快速修剪裝置，其特征在于：所述轉動限位組件包括螺紋連接于所述安裝臺上的限位螺桿，所述限位螺桿的上端設置有調節把手，所述限位螺桿的下端轉動連接有摩擦塊。

4.根據權利要求2所述的一種園林綠化帶養護快速修剪裝置，其特征在于：所述升降機構包括設置于所述安裝臺上的第一框架，所述第一框架的上端設置有第一電動機，所述第一框架內轉動連接有第一螺桿，且所述第一螺桿的上端貫穿所述第一框架與所述第一電動機的輸出端固定連接，所述第一螺桿上螺紋連接有升降臺，所述第一框架兩側與所述升降臺之間設置有第一滑軌。

5.根據權利要求4所述的一種園林綠化帶養護快速修剪裝置，其特征在于：所述水平位移機構包括固定連接于所述升降臺上的第二框架，所述第二框架的左端設置有第二電動機，所述第二框架內轉動連接有第二螺桿，且所述第二螺桿的左端貫穿所述第二框架與所述第二電動機的輸出端固定連接，所述第二螺桿與所述連接座螺紋連接，所述第二框架兩側與所述連接座之間設置有第二滑軌。

技術總結
本技術涉及修剪裝置技術領域，且公開了一種園林綠化帶養護快速修剪裝置，包括移動機構、轉動調節機構、升降機構、水平位移機構、連接座和修剪機構。采用本申請的結構，能夠通過移動機構來實現各部件的位移，將各部件帶動到需要修剪的位置，以及在修剪的過程中進行位移；并能夠通過轉動調節機構帶動相應部件和修剪機構轉動，能夠通過升降機構帶動相應部件和修剪機構調節修剪的高度，以及能夠通過水平位移機構帶動修剪機構調節修剪的深度；從而達到避免人工手持，一人即可進行本申請的操作，降低人工成本，防止長時間手持疲勞，以及提高修剪效率。

技術研發人員：高欣愉,李晨曦,尤宇安,紀明希
受保護的技術使用者：王麗芹
技術研發日：20240410
技術公布日：2025/3/20
