本技術涉及干草料粉碎，具體為一種具有防堵塞功能的干草粉碎機。

背景技術：

1、目前，在畜牧養殖中所用的飼料多為農作物秸稈及牧草等干草料，干草料在被使用之前需要對干草料進行粉碎處理。

2、現有公開專利(公開號為cn?107509486?a)公開了一種避免堵塞的草料粉碎機，包括機箱，所述機箱的兩側上部分別設有第一伺服電機和第二伺服電機，且第一伺服電機和第二伺服電機均與dsp控制器電性連接，所述第一伺服電機和第二伺服電機的輸出軸穿過機箱的內側壁分別固定連接有第一轉輥和第二轉輥，所述機箱的兩側下部分別固定連接有第三伺服電機和第四伺服電機，所述第三伺服電機和第四伺服電機的輸出軸穿過機箱的內側壁均固定連接有轉桿，所述轉桿的端部通過滾珠軸承固定連接于機箱的內壁，所述轉桿上固定連接有固定塊，所述固定塊上螺紋連接有切割刀；本發明提出的一種避免堵塞的草料粉碎機，可以有效的對草料進行粉碎切割，并且可以避免草料在粉碎過程中發生堵塞，設備清洗簡單，切割刀拆裝方便，提高草料粉碎切割的效率。

3、上述干草料粉碎裝置的下料結構設置不合理，下料不徹底的同時，還會增加堵塞風險，同時，該下料方式為持續式下料，由于干草料較輕，導致零散下落時容易散落至設備周邊，增加收集以及清理的繁瑣。為此，本實用新型提出一種具有防堵塞功能的干草粉碎機，以實現對上述問題的改進。

技術實現思路

1、本實用新型的目的在于提供一種具有防堵塞功能的干草粉碎機，以解決上述背景技術中提出現有的草料粉碎裝置下料結構的實用性不佳的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有防堵塞功能的干草粉碎機，包括粉碎倉；所述粉碎倉內部設置有粉碎齒，其所述粉碎齒連接有軸桿，所述軸桿活動貫穿粉碎倉側面，且所述軸桿的端部固定有副傳動輪，所述副傳動輪經皮帶傳動連接主傳動輪，所述主傳動輪連接有電機的輸出軸，所述粉碎倉的上部設置有進料倉，且所述粉碎倉的底部設置有出料倉，所述出料倉的端部固定有粉碎草料釋放用的儲料倉，所述儲料倉包括與所述出料倉底部固定的邊框、活動設置于邊框側面的伸縮桿，以及活動設置于伸縮桿的伸縮端的弧形倉板，所述弧形倉板端部與所述邊框活動相連，兩個所述弧形倉板關于所述邊框中線呈對稱設置，所述粉碎倉的底部固定有支板，且所述支板的下側面拐角處固定有支腿，所述支腿的底部固定有底架，所述底架中部一體設置有橫梁，所述電機的底座固定有安裝板，其所述安裝板固定于支腿外側。

3、與現有技術相比，本實用新型的有益效果是：

4、本實用新型通過電機自身的振動，使裝置整體抖動，將堆積的草料抖散，避免出現堵塞現象，同時設置儲料倉對粉碎之后的草料的臨時存儲，并集中釋放，避免粉碎草料在稀疏掉落的過程中，散落于設備的周邊，增加收集的繁瑣性；

5、具體的，將草料從進料倉投放，在重力作用下，草料掉落至粉碎倉內部，經粉碎倉內部的粉碎齒的粉碎處理之后，由出料倉掉落至儲料倉內部，初始狀態下，儲料倉中的弧形倉板相互閉合，形成粉碎草料臨時存儲的腔室，隨著粉碎的不斷進行，當儲料倉中存儲至一定量的粉碎草料之后，啟動伸縮桿，在伸縮桿的伸縮端的推動下，對應的弧形倉板向外展開，位于邊框以及弧形倉板內部的粉碎草料集中掉落，減少草料四處散落的可能。

技術特征：

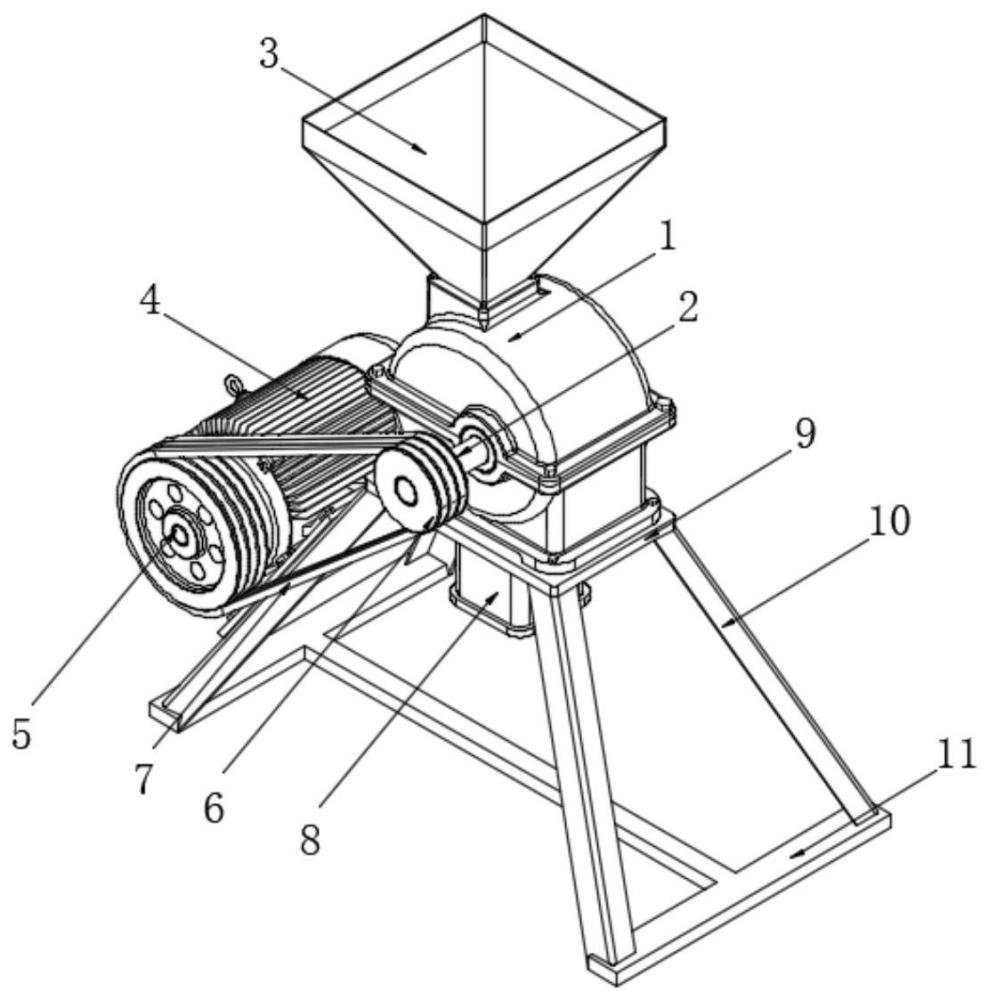

1.一種具有防堵塞功能的干草粉碎機，包括粉碎倉(1)；其特征在于：所述粉碎倉(1)內部設置有粉碎齒，其所述粉碎齒連接有軸桿(2)，所述軸桿(2)活動貫穿粉碎倉(1)側面，且所述軸桿(2)的端部固定有副傳動輪(6)，所述副傳動輪(6)經皮帶(7)傳動連接主傳動輪(5)，所述主傳動輪(5)連接有電機(4)的輸出軸，所述粉碎倉(1)的上部設置有進料倉(3)，且所述粉碎倉(1)的底部設置有出料倉(8)，所述出料倉(8)的端部固定有粉碎草料釋放用的儲料倉，所述儲料倉包括與所述出料倉(8)底部固定的邊框(13)、活動設置于邊框(13)側面的伸縮桿(14)，以及活動設置于伸縮桿(14)的伸縮端的弧形倉板(12)，所述弧形倉板(12)端部與所述邊框(13)活動相連，兩個所述弧形倉板(12)關于所述邊框(13)中線呈對稱設置，所述粉碎倉(1)的底部固定有支板(9)，且所述支板(9)的下側面拐角處固定有支腿(10)，所述支腿(10)的底部固定有底架(11)，所述底架(11)中部一體設置有橫梁，所述電機(4)的底座固定有安裝板，其所述安裝板固定于支腿(10)外側。

技術總結
本技術涉及干草料粉碎技術領域，具體為一種具有防堵塞功能的干草粉碎機，包括粉碎倉；所述粉碎倉內部設置有粉碎齒，其所述粉碎齒連接有軸桿，所述軸桿活動貫穿粉碎倉側面，且所述軸桿的端部固定有副傳動輪，所述副傳動輪經皮帶傳動連接主傳動輪，所述主傳動輪連接有電機的輸出軸，所述粉碎倉的上部設置有進料倉，且所述粉碎倉的底部設置有出料倉，所述出料倉的端部固定有粉碎草料釋放用的儲料倉，本技術通過電機自身的振動，使裝置整體抖動，將堆積的草料抖散，避免出現堵塞現象，同時設置儲料倉對粉碎之后的草料的臨時存儲，并集中釋放，避免粉碎草料在稀疏掉落的過程中，散落于設備的周邊，增加收集的繁瑣性。

技術研發人員：胡家傲,胡勇軍
受保護的技術使用者：行唐懷誠機械設備有限公司
技術研發日：20240418
技術公布日：2025/4/28
