本發明涉及注塑模具，具體涉及一種壓力傳感器加工用模具。

背景技術：

1、壓力傳感器是一種能將壓力信號轉換為電信號或其他可測量信號的裝置，通常由敏感元件、轉換元件和測量電路等部分組成，敏感元件感受壓力并產生相應的變形或位移，轉換元件將這些非電量信號轉換為電信號，測量電路對電信號進行放大、處理和轉換，以便于顯示、記錄和控制，它具有精度高、穩定性好、響應速度快、可靠性強等優點，廣泛應用于工業自動化、航空航天、汽車、醫療、氣象等眾多領域，可用于測量氣體、液體等各種介質的壓力，為系統的監測、控制和優化提供重要的壓力數據信息；

2、壓力傳感器的外殼大多為塑料材質制成，在生產時通常采用注塑成型?，注塑時需要采用合適的模具，壓力傳感器外殼在成型后，難以從模具中取出，現有的脫模結構大多為頂針頂出、推板推出、氣動頂出等，其中接觸式的脫模會在工件表面留下痕跡，氣動頂出容易受環境中的灰塵和濕氣影響，容易影響成型后工件的表面質量，所以我們提出了一種壓力傳感器加工用模具。

技術實現思路

1、為解決上述技術問題，本發明提供一種壓力傳感器加工用模具，包括：

2、底板，所述底板的頂部設置有動模，所述動模靠近底板的一側設置有成型機構，所述成型機構的內側面與動模表面滑動連接；

3、脫模機構，所述脫模機構固定連接在成型機構靠近底板的一側，所述脫模機構與底板頂部固定連接；

4、其中，所述成型機構包括：

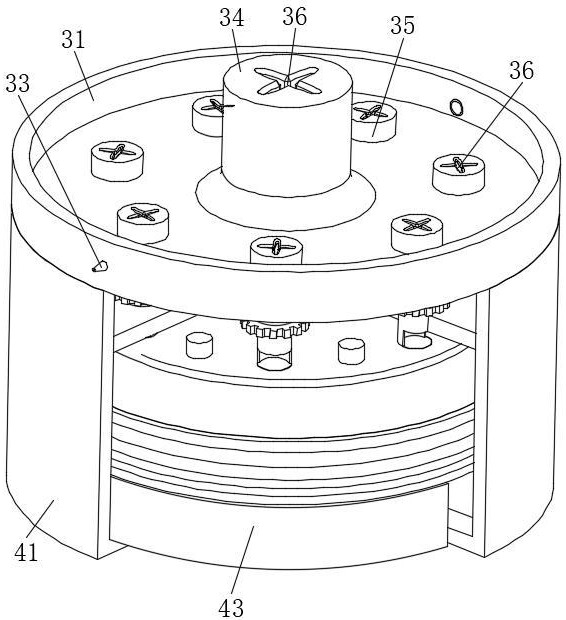

5、定模，所述定模的內側面底部中心處固定連接有中心筒，所述定模的內側面底部還固定連接有邊筒，所述邊筒與中心筒遠離定模的一側均開設有十字孔；

6、上料管，所述上料管設置在定模側面，且所述上料管的外側面與定模內側面固定連接，所述定模遠離上料管的一側設置有出料管，且所述出料管的外側面與定模內側面固定連接，所述出料管設置為錐狀，且所述出料管遠離上料管的一端直徑較小；

7、定模與動模合模時，中心筒及邊筒頂部與動模底部接觸，將十字孔封閉，上料時，定模與動模合模，上料管接通原料，原料通過上料管，空氣從出料管排出，當出料管排出連續的原料后，停止上料，當原料凝固后，通過脫模機構向中心筒與邊筒內充入空氣，空氣間歇性充入，逐漸將動模與成型的壓力傳感器外殼分離，錐狀的出料管，降低原料排出出料管的流通面積，定模與動模內部獲得足夠壓力，使得原料能夠完全充滿定模及動模的間隙，十字孔的開設，使得充入的空氣能夠均勻向四周發散，能夠均勻的將動模與成型的壓力傳感器外殼分離，實現動模的迅速脫模，驅動動模上升，開模后，將成型外殼與定模進行剝離，完成壓力傳感器塑料法蘭形外殼的脫模。

8、進一步地，所述邊筒設置有若干個，且若干個所述邊筒沿中心筒?的周向均勻分布，所述十字孔遠離定模一側的邊緣處均設置有坡度，若干個邊筒用于法蘭外殼螺栓孔的初步成型，中心筒與動模配合形成法蘭外殼的管狀結構，定模與動模之間形成法蘭外殼的法蘭盤，邊緣具有坡度的十字孔，空氣在充入時，能夠獲得斜向壓力，使得空氣能夠更好的進入十字孔的周圍，獲得更大范圍的剝離效果，實現更好的脫模效果。

9、進一步地，所述脫模機構包括殼體，所述殼體與定模靠近底板的一側固定連接，且所述殼體固定連接在底板頂部，所述底板的頂部還固定連接有開合組件，所述開合組件設置在殼體的外側，且所述開合組件遠離底板的一側與動模遠離定模的一側固定連接，所述殼體的內側面固定連接有氣動頂出組件，開合組件用于驅動動模升降，實現開、合模，氣動頂出組件用于向中心筒與邊筒內充入空氣，實現脫模。

10、進一步地，所述開合組件包括支架，所述支架固定連接在動模遠離底板的一側，所述支架遠離動模的一端固定連接有連接套，所述連接套沿動模的周向均勻分布有三個，且三個所述連接套的內側面均固定連接有伸縮桿，所述伸縮桿的輸出端與連接套固定連接，所述伸縮桿遠離連接套的一側與底板頂部固定連接，啟動伸縮桿，伸縮桿的輸出端帶動連接套升降，帶動支架升降，從而帶動動模升降，實現動模與定模的開、合模。

11、進一步地，所述氣動頂出組件包括中心管，所述中心管的外側面與中心筒內側面轉動連接，若干個所述邊筒的內側面均轉動連接有邊管，所述中心管與邊管的內側面均固定連接有十字擋板，所述中心管遠離定模的一端設置有驅動組件，所述驅動組件的輸出端與中心管及邊管遠離定模的一側固定連接，所述驅動組件遠離定模的一側設置有隔板，所述隔板遠離驅動組件的一側設置有噴氣組件，所述噴氣組件遠離隔板的一側與殼體內側面底部固定連接，且所述噴氣組件的輸出端與中心管及邊管連通，脫模時，啟動噴氣組件，噴氣組件向中心管與邊管內充入空氣，十字擋板將十字孔堵住，中心管與邊管之間壓力上升，隨后啟動驅動組件，驅動組件驅動中心管與邊管旋轉，十字擋板間歇性堵住十字孔，中心筒與邊筒間歇噴出氣體，對動模與法蘭外殼進行剝離，間歇噴氣能夠?qū)冸x位置逐步進行擴張，能夠避免一次撕扯的力度過大，導致法蘭外殼破損。

12、進一步地，所述驅動組件包括中心齒，所述中心齒內側面與中心管的外側面固定連接，所述邊管的外側面固定連接有邊齒，且所述中心齒與邊齒嚙合連接，驅動中心管旋轉，帶動中心齒旋轉，帶動與其嚙合連接的邊齒旋轉，邊齒帶動邊管旋轉，配合十字擋板對十字孔的堵塞，實現間歇性噴氣。

13、進一步地，所述中心齒靠近定模的一側設置有從動齒，所述從動齒的內側面與中心管的外側面固定連接，所述從動齒的側面嚙合連接有主動齒，所述主動齒靠近定模的一側固定連接有電動轉桿，所述電動轉桿遠離主動齒的一端與定模靠近中心齒的一側固定連接，且所述電動轉桿的輸出端與主動齒中心處固定連接，啟動電動轉桿，電動轉桿的輸出端帶動主動齒旋轉，主動齒帶動從動齒旋轉，帶動中心管旋轉，帶動中心齒旋轉，帶動邊齒旋轉。

14、進一步地，所述噴氣組件包括中心氣管，所述中心氣管的外側面與中心管內側面限位轉動連接，所述中心氣管遠離中心管的一端貫穿隔板，且所述中心氣管的外側面與隔板的內側面固定連接，所述中心氣管遠離隔板的側面開設有孔，所述邊管的內側面限位轉動連接有邊氣管，所述邊氣管遠離中心管的一端貫穿隔板，且所述邊氣管的外側面與隔板的內側面固定連接，所述邊氣管遠離隔板的側面開設有孔，氣體從中心氣管及邊氣管側面進入，最終氣體進入中心管及邊管，實現充氣。

15、進一步地，所述隔板遠離中心管的一側設置有限位板，所述限位板與隔板的間隔處設置有連接柱，所述連接柱的兩端分別與限位板及隔板相互靠近的一側固定連接，所述限位板的內側面分別與中心氣管及邊氣管的外側面固定連接，限位板配合隔板，對中心氣管及邊氣管的兩端進行限位，避免充氣時二者產生晃動，避免造成中心管及邊管產生晃動，從而中心齒與邊齒之間產生磨損，延長使用壽命。

16、進一步地，所述限位板的正下方設置有氣囊，所述氣囊遠離限位板的一側固定連接有墊塊，且所述墊塊在氣囊遠離限位板的一側對稱設置，所述墊塊與殼體的內側面底部固定連接，所述氣囊靠近墊塊的一側固定連接有彎管，所述彎管遠離氣囊的一端固定連接有泵體，所述泵體的外側面與兩個墊塊相互靠近的一側固定連接，所述泵體遠離彎管的一端的一端固定連接有進氣管，所述進氣管遠離泵體的一端貫穿殼體的側面，且所述進氣管的外側面殼體的內側面固定連接，啟動泵體，泵體帶動氣體依次通過進氣管、泵體、彎管，最終進入氣囊，氣囊膨脹，將殼體底部的空氣擠入中心氣管與邊氣管，通過膨脹氣囊增加殼體底部空氣壓力的方式推動空氣進入中心氣管與邊氣管，能夠避免外界空氣直接進入中心氣管與邊氣管，能夠避免外界環境中的雜質接觸法蘭外殼，避免雜質粘附，確保成型質量，相比于傳統的氣動頂出，減少了空氣過濾的過程。

17、本發明具有的有益效果：

18、1、本發明通過設置成型機構，空氣從出料管排出，當出料管排出連續的原料后，停止上料，錐狀的出料管，降低原料排出出料管的流通面積，定模與動模內部獲得足夠壓力，使得原料能夠完全充滿定模及動模的間隙。

19、2、本發明通過設置十字孔，十字孔的開設，使得充入的空氣能夠均勻向四周發散，能夠均勻的將動模與成型的壓力傳感器外殼分離，實現動模的迅速脫模，邊緣具有坡度的十字孔，空氣在充入時，能夠獲得斜向壓力，使得空氣能夠更好的進入十字孔的周圍，獲得更大范圍的剝離效果，實現更好的脫模效果。

20、3、本發明通過設置十字擋板，邊管旋轉帶動十字擋板旋轉，配合十字擋板對十字孔的堵塞，實現間歇性噴氣，間歇噴氣能夠?qū)冸x位置逐步進行擴張，能夠避免一次撕扯的力度過大，導致法蘭外殼破損。

21、4、本發明通過設置限位板，限位板配合隔板，對中心氣管及邊氣管的兩端進行限位，避免充氣時二者產生晃動，避免造成中心管及邊管產生晃動，從而中心齒與邊齒之間產生磨損，延長使用壽命。

22、5、本發明通過設置噴氣組件，通過膨脹氣囊增加殼體底部空氣壓力的方式推動空氣進入中心氣管與邊氣管，能夠避免外界空氣直接進入中心氣管與邊氣管，能夠避免外界環境中的雜質與濕氣接觸法蘭外殼，避免雜質粘附、濕氣附著，確保法蘭外殼表面質量，相比于傳統的氣動頂出，減少了空氣過濾的過程。
