本申請涉及植物培養箱領域，尤其是涉及一種園林植物幼苗用培養裝置。

背景技術：

1、園林植物是指適用于園林綠化的植物材料，包括一些木本和草本的觀花、觀葉或觀果植物。隨著園林城市和綠色城市的發展，對于各類園林植物的需求也在逐漸增加，人們普遍開始人工培育各類園林植物。部分植物能夠直接種植在大棚進行培育，通過組織培養進行繁育的植物例如多肉、蝴蝶蘭等等則會在培養箱中進行培養。然而目前常用的培養箱在大批量培養時，想要觀察或取出箱體內的植物時常需要將整盤的培育中的植物取出才能觀察或拿到最內側的植物，操作不便。

2、相關技術中給出一種適用于多肉植物繁育的培養箱包括箱體，箱體內通過消殺機構對培養箱內部環境和土壤進行消殺工作和通風機構對培養箱內部進行通風，?使培養箱內部細菌病毒有效地抑制。同時用于放置多肉組織的托盤采用多層結構并且轉軸與齒輪嚙合的作用下能夠旋轉，以便于從觀察口能夠很方便的觀察到所有的多肉組織，而在實際使用時發現，為了帶動多層的轉盤轉動，轉軸需要貫穿多層托盤。為了不妨礙轉軸轉動，放置多肉組織的培育盆的時候往往靠近轉軸附近的托盤區域往往需要空置，導致托盤上的區域無法被完全利用，單次培育數量少，培育效率低下。

3、放置多肉組織培養皿時仍然采用由托盤的邊緣向轉軸方向的多層放置，在觀察時無法準確觀察到同一層托盤上靠近轉軸的多肉組織無法被觀察到，仍然存在操作不便的缺陷。

技術實現思路

1、為了改善觀察操作不便的問題，本申請?zhí)峁┮环N園林植物幼苗用培養裝置。

2、本申請?zhí)峁┑囊环N園林植物幼苗用培養裝置采用如下的技術方案：

3、一種園林植物幼苗用培養裝置，包括箱體和用于放置培養皿的托盤，箱體的側壁上開設用于觀察箱體內培養皿的觀察孔，箱體與觀察孔相鄰的側壁上設有多層支撐架，相鄰所述支撐架相互平行，所述托盤置于所述支撐架上，其特征在于：所述托盤包括本體，本體的上端面上開設若干回轉槽，若干所述回轉槽相互平行且沿所述本體的長度方向布設在所述本體的端面上；

4、所述回轉槽內設有用于放置培養皿的放置板，所述放置板的卡合在所述回轉槽內由所述驅動組件驅動沿所述回轉槽的長度方向往復移動并依次經過觀察孔，所述驅動組件設于所述本體的下端面上。

5、通過采用上述技術方案，驅動組件能夠帶動每個培養皿依次經過觀察孔，工作人員僅需要從觀察孔進行觀察即能夠仔細觀察到每個培養皿內的植物生長情況，觀察結果更加精準，同時若需要取出對應的培養皿也不需要將整個本體抽出，僅需要利用驅動組件帶動對應的培養皿移動即可，拿取也更加方便快捷。

6、可選的，所述回轉槽的側壁上開設滑槽，所述滑槽沿回轉槽的長度方向開設，所述放置板卡合在所述滑槽內且在所述滑槽內往復滑動。

7、通過采用上述技術方案，利用滑槽卡合固定放置板，使得放置板不會脫離卡合槽，從而放置板上的培養皿就不會滑落。

8、可選的，所述放置板插入所述滑槽內的一端開設容納孔，所述容納孔內插設有限位柱，所述限位柱的一端插入所述容納孔內，所述容納孔的底部設有壓簧，所述壓簧的一端固定在所述限位柱上，所述壓簧的另一端固定在所述容納孔的底部，所述放置板插入所述滑槽內時所述壓簧推動所述限位柱伸出所述容納孔的一端抵接在所述滑槽的底部。

9、通過采用上述技術方案，在放置板轉彎時壓簧可以對應伸縮，從而能夠使得限位柱始終抵貼在滑槽的槽底，最終使得放置板能夠順利轉彎。

10、可選的，所述放置板上開設放置孔用于放置培養皿，培養皿的外緣設有限位翻邊，培養皿置于所述放置孔內時所述翻邊抵接在所述放置板的端面上。

11、通過采用上述技術方案，培養皿放在放置孔中，培養皿的翻邊抵接在放置孔周圍的放置板上，并且部分培養皿低于放置板的位置可供驅動機頭推動以推動放置板移動。

12、可選的，所述驅動組件包括驅動鏈輪和從動鏈輪，所述驅動鏈輪和所述從動鏈輪轉動連接在所述本體的下端面上，所述驅動鏈輪和所述從動鏈輪之間通過鏈條傳動，所述鏈條上對應每個放置板的位置設有一對撥桿，培養皿放置于放置孔內時培養皿由一對撥桿之間穿過切培養皿的外緣貼合與所述撥桿的外壁。

13、通過采用上述技術方案，撥桿由鏈條帶動，使得鏈條能夠帶動培養皿在回轉槽內往復移動，從而每個培養皿可以依次經過觀察孔，工作人員僅需要從觀察孔進行觀察即能夠仔細觀察到每個培養皿內的植物生長情況，觀察結果更加精準，同時若需要取出對應的培養皿也不需要將整個本體抽出，僅需要利用驅動組件帶動對應的培養皿移動即可，拿取也更加方便快捷。

14、可選的，所述本體的下端面上設有補光燈，所述補光燈沿所述本體的長度方向布設且置于相鄰所述回轉槽之間。

15、通過采用上述技術方案，設置補光燈可以依據實際需要實際調節光照的強度和時間，以更好的促進繁育。

16、可選的，所述箱體的底部設有電熱棒，所述箱體的頂部設有通風口，所述通風口內壁上設有風扇。

17、通過采用上述技術方案，利用風扇進行換氣，以能夠保持空氣流通提升幼苗存活率。

18、可選的，所述箱體的一側開口，所述箱體的開口處鉸接門板，所述門板用于封閉或打開所述開口，所述門板與所述箱體接觸的一側設有磁吸封條，所述觀察孔開設于所述門板上且所述觀察孔的內壁上固定透明玻璃。

19、通過采用上述技術方案，門板使用磁吸封條進行封閉，既可以實現便捷的開閉，又能夠在閉合時候起到良好的密封效果。

20、綜上所述，本申請包括以下至少一種有益效果：

21、1、驅動組件能夠帶動每個培養皿依次經過觀察孔，工作人員僅需要從觀察孔進行觀察即能夠仔細觀察到每個培養皿內的植物生長情況，觀察結果更加精準，同時若需要取出對應的培養皿也不需要將整個本體抽出，僅需要利用驅動組件帶動對應的培養皿移動即可，拿取也更加方便快捷；

22、2、撥桿由鏈條帶動，使得鏈條能夠帶動培養皿在回轉槽內往復移動，從而每個培養皿可以依次經過觀察孔，工作人員僅需要從觀察孔進行觀察即能夠仔細觀察到每個培養皿內的植物生長情況，觀察結果更加精準，同時若需要取出對應的培養皿也不需要將整個本體抽出，僅需要利用驅動組件帶動對應的培養皿移動即可，拿取也更加方便快捷。

技術特征：

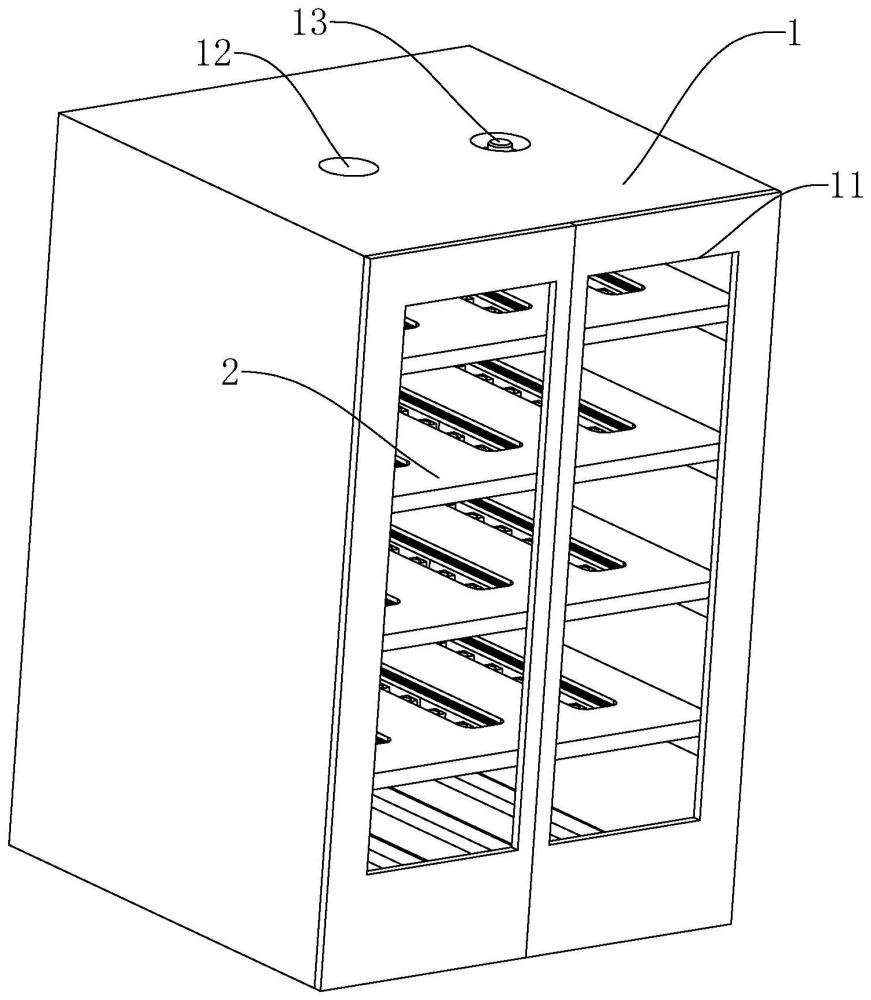

1.一種園林植物幼苗用培養裝置，包括箱體(1)和用于放置培養皿的托盤(2)，箱體(1)的側壁上開設用于觀察箱體(1)內培養皿的觀察孔(3)，箱體(1)與觀察孔(3)相鄰的側壁上設有多層支撐架(14)，相鄰所述支撐架(14)相互平行，所述托盤(2)置于所述支撐架(14)上，其特征在于：所述托盤(2)包括本體(21)，本體(21)的上端面上開設若干回轉槽(23)，若干所述回轉槽(23)相互平行且沿所述本體(21)的長度方向布設在所述本體(21)的端面上；

2.根據權利要求1所述的一種園林植物幼苗用培養裝置，其特征在于：所述回轉槽(23)的側壁上開設滑槽(231)，所述滑槽(231)沿回轉槽(23)的長度方向開設，所述放置板(22)卡合在所述滑槽(231)內且在所述滑槽(231)內往復滑動。

3.根據權利要求2所述的一種園林植物幼苗用培養裝置，其特征在于：所述放置板(22)插入所述滑槽(231)內的一端開設容納孔(221)，所述容納孔(221)內插設有限位柱(222)，所述限位柱(222)的一端插入所述容納孔(221)內，所述容納孔(221)的底部設有壓簧(223)，所述壓簧(223)的一端固定在所述限位柱(222)上，所述壓簧(223)的另一端固定在所述容納孔(221)的底部，所述放置板(22)插入所述滑槽(231)內時所述壓簧(223)推動所述限位柱(222)伸出所述容納孔(221)的一端抵接在所述滑槽(231)的底部。

4.根據權利要求2所述的一種園林植物幼苗用培養裝置，其特征在于：所述放置板(22)上開設放置孔(224)用于放置培養皿，培養皿的外緣設有限位翻邊，培養皿置于所述放置孔(224)內時所述翻邊抵接在所述放置板(22)的端面上。

5.根據權利要求4所述的一種園林植物幼苗用培養裝置，其特征在于：所述驅動組件(24)包括驅動鏈輪(241)和從動鏈輪(242)，所述驅動鏈輪(241)和所述從動鏈輪(242)轉動連接在所述本體(21)的下端面上，所述驅動鏈輪(241)和所述從動鏈輪(242)之間通過鏈條(243)傳動，所述鏈條(243)上對應每個放置板(22)的位置設有一對撥桿(244)，培養皿放置于放置孔(224)內時培養皿由一對撥桿(244)之間穿過切培養皿的外緣貼合與所述撥桿(244)的外壁。

6.根據權利要求1所述的一種園林植物幼苗用培養裝置，其特征在于：所述本體(21)的下端面上設有補光燈(4)，所述補光燈(4)沿所述本體(21)的長度方向布設且置于相鄰所述回轉槽(23)之間。

7.根據權利要求6所述的一種園林植物幼苗用培養裝置，其特征在于：所述箱體(1)的底部設有電熱棒(5)，所述箱體(1)的頂部設有通風口，所述通風口內壁上設有風扇(13)。

8.根據權利要求7所述的一種園林植物幼苗用培養裝置，其特征在于：所述箱體(1)的一側開口，所述箱體(1)的開口處鉸接門板(11)，所述門板(11)用于封閉或打開所述開口，所述門板(11)與所述箱體(1)接觸的一側設有磁吸封條，所述觀察孔(3)開設于所述門板(11)上且所述觀察孔(3)的內壁上固定透明玻璃。

技術總結
本申請涉及一種園林植物幼苗用培養裝置，應用在植物培養箱的領域。其包括箱體和用于放置培養皿的托盤，箱體的側壁上開設用于觀察箱體內培養皿的觀察孔，箱體與觀察孔相鄰的側壁上設有多層支撐架，相鄰所述支撐架相互平行，所述托盤置于所述支撐架上，其特征在于：所述托盤包括本體，本體的上端面上開設若干回轉槽，若干所述回轉槽相互平行且沿所述本體的長度方向布設在所述本體的端面上；所述回轉槽內設有用于放置培養皿的放置板，所述放置板的卡合在所述回轉槽內由所述驅動組件驅動沿所述回轉槽的長度方向往復移動并依次經過觀察孔，所述驅動組件設于所述本體的下端面上。本申請具有觀察結果更加精準且拿取更加方便快捷的效果。

技術研發人員：榮浩,王曉娟,沈若曦,陳洪,徐莉
受保護的技術使用者：江蘇楊園生態環保有限公司
技術研發日：20240506
技術公布日：2025/3/20
