本技術涉及醫療輔助器械領域，具體涉及存儲箱。

背景技術：

1、現有檢驗質控品多為基質復融形式，實驗室工作人員定期復融分裝離心管后冷凍保存。分裝后的離心管在保存、拿取使用過程中存在以下問題：

2、1)每次分裝離心管數量多，目前多為袋裝儲存，存取均較為困難。

3、2)受冷凍儲藏空間影響，容易傾倒液體至離心管蓋處影響總分裝量，從而影響質控實驗精準度。

4、目前缺乏一種離心管可以立式存放入冷凍儲藏空間的存儲箱。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供一種樣品立式分裝存儲箱，已解決上述至少一個技術問題。

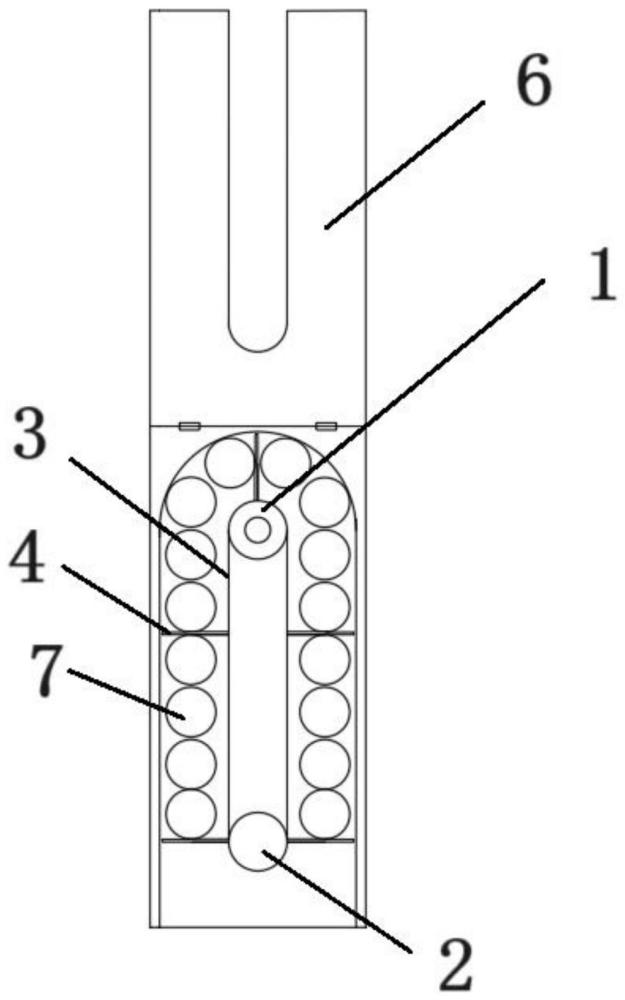

2、本實用新型的技術方案是：一種樣品立式分裝存儲箱，其特征在于，包括箱體，所述箱體的側壁上開設有通孔，所述箱體的頂部鉸接有一u形翻蓋；

3、所述箱體內設置有用于將離心管呈立式且u形軌跡擺放的擺放槽，所述u形翻蓋用于遮擋所述擺放槽的上端開口；

4、所述箱體內轉動連接有主動齒輪以及從動齒輪，所述主動齒輪與所述從動齒輪之間通過一傳動皮帶傳動連接，所述傳動皮帶的外側設置有用于帶動離心管在擺放槽內呈u形運動的推動部；

5、所述箱體上安裝有用于帶動主動齒輪轉動的旋鈕；

6、所述u形翻蓋的中央為用于外露所述旋鈕的外露區；

7、所述箱體的前側開設有用于對接所述擺放槽的前端的開口。

8、本實用新型實現了離心管的立式擺放，防止傾倒。通過擺放槽的上端進行插入離心管，通過旋鈕帶動傳動皮帶運動，進而將離心管推出。便于取出離心管。

9、進一步優選的，所述推動部是擋板，所述傳動皮帶的外壁上安裝有至少兩個擋板，相鄰擋板之間擺放有至少兩個豎直設置的離心管。

10、進一步優選的，所述箱體的前端可拆卸連接有一收集槽，所述收集槽正對所述開口。

11、便于將開口導出的離心管的收集。

12、進一步優選的，所述擺放槽的底部與所述離心管的底部相匹配。

13、便于離心管的滑動。

14、進一步優選的，所述擺放槽的內壁設置有滾珠，所述滾珠與所述離心管的外壁相抵。

15、便于離心管的運動。

16、進一步優選的，所述箱體的左右兩側設置有相互匹配的滑槽以及凸起，所述滑槽的引導方向?yàn)樨Q直方向。

17、便于實現多個存儲箱的左右拼裝。

18、相比于現有技術，本實用新型的有益效果為：

19、本實用新型實現了離心管的立式擺放的同時，通過旋鈕實現離心管的導出，并可按需插裝拼接多個盒體，實現不同質控品組合需求。

技術特征：

1.一種樣品立式分裝存儲箱，其特征在于，包括箱體，所述箱體的側壁上開設有通孔，所述箱體的頂部鉸接有一u形翻蓋；

2.根據權利要求1所述的一種樣品立式分裝存儲箱，其特征在于：所述箱體的前端可拆卸連接有一收集槽，所述收集槽正對所述開口。

3.根據權利要求1所述的一種樣品立式分裝存儲箱，其特征在于：所述擺放槽的底部與所述離心管的底部相匹配。

4.根據權利要求1所述的一種樣品立式分裝存儲箱，其特征在于：所述擺放槽的內壁設置有滾珠，所述滾珠與所述離心管的外壁相抵。

5.根據權利要求1所述的一種樣品立式分裝存儲箱，其特征在于：所述箱體的左右兩側設置有相互匹配的滑槽以及凸起，所述滑槽的引導方向?yàn)樨Q直方向。

技術總結
本技術涉及醫療輔助器械領域。一種樣品立式分裝存儲箱，包括箱體，箱體的側壁上開設有通孔，箱體的頂部鉸接有一U形翻蓋；箱體內設置有用于將離心管呈立式且U形軌跡擺放的擺放槽，U形翻蓋用于遮擋擺放槽的上端開口；箱體內轉動連接有主動齒輪以及從動齒輪，主動齒輪與從動齒輪之間通過一傳動皮帶傳動連接，傳動皮帶的外側設置有用于帶動離心管在擺放槽內呈U形運動的推動部；箱體上安裝有用于帶動主動齒輪轉動的旋鈕；U形翻蓋的中央為用于外露旋鈕的外露區；箱體的前側開設有用于對接擺放槽的前端的開口。本技術實現了離心管的立式擺放，防止傾倒。通過擺放槽的上端進行插入離心管，通過旋鈕帶動傳動皮帶運動，進而將離心管推出。

技術研發人員：盧佩琪,董成林,徐靈,楊金婧,陳雪瑩
受保護的技術使用者：上海中冶醫院
技術研發日：20240507
技術公布日：2025/4/28
