本技術涉及小麥收獲，尤其涉及一種小麥收獲用根莖分離裝置。

背景技術：

1、小麥是一種重要的糧食作物，全球范圍內廣泛種植，它是世界上種植面積最廣、產量最高的糧食作物之一，也是許多國家和地區的主要食品來源，小麥的種子，即小麥粒，富含淀粉、蛋白質、維生素和礦物質，可以加工成面粉，用于制作面包、面條、饅頭、餅干、蛋糕等多種食品。

2、在通常情況下，現有的根莖分離裝置通常采用撥穗輪將小麥穗撥入，再通過犁刀對根莖進行切割，但僅通過犁刀切割的方式往往會導致小麥根莖與麥穗的分離不徹底，留下較多的根莖殘留在麥穗上，影響小麥的后續加工和品質。

3、為此，針對現有的僅通過犁刀切割的方式往往會導致小麥根莖與麥穗的分離不徹底，留下較多的根莖殘留在麥穗上，影響小麥的后續加工和品質的問題，需要一種解決上述問題的根莖分離裝置。

技術實現思路

1、為了解決現有技術存在的犁刀切割的方式往往會導致小麥根莖與麥穗的分離不徹底，留下較多的根莖殘留在麥穗上的問題，本申請?zhí)峁┮环N小麥收獲用根莖分離裝置。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種小麥收獲用根莖分離裝置，包括傳送底盤，所述傳送底盤頂端前側固定連接有撥穗輪，所述傳送底盤頂端前側固定連接有觀察箱，所述傳送底盤前端底側通過切割組件與切割刀相連，所述傳送底盤頂端后側固定連接有處理箱，所述處理箱后端固定連接有出料斗，所述傳送底盤頂端中部通過輸水組件與噴頭相連。

4、作為本實用新型的進一步改進，所述切割組件包括位于傳送底盤前端底側固定連接的切割盤，所述切割盤頂端左右兩側均固定連接有擋板，所述切割盤后端內壁固定連接有驅動電機，所述驅動電機驅動端通過齒輪組件與第一連接板相連，所述第一連接板前端底側均固定連接有第二連接板，所述第二連接板前端分別固定連接有支撐板，所述切割刀后端固定連接在支撐板的前端上。

5、作為本實用新型的進一步改進，所述齒輪組件包括位于驅動電機驅動端固定連接的半齒輪以及位于第一連接板上下兩端均固定連接的齒板，所述半齒輪與齒板之間相嚙合。

6、作為本實用新型的進一步改進，所述輸水組件包括位于傳送底盤頂端中部固定連接的水箱，所述水箱頂端通過管道與水泵相連，所述水泵頂端固定連接有連接管，所述連接管另一端固定連接有除塵板，所述噴頭頂端分別固定連接在除塵板的底端上。

7、作為本實用新型的進一步改進，所述齒板后端滑動連接在切割盤的內壁上，所述第一連接板后端滑動連接在切割盤的內壁上。

8、作為本實用新型的進一步改進，所述切割盤前端設置有多個卡槽，所述切割刀與切割盤前端卡槽相契合。

9、作為本實用新型的進一步改進，所述除塵板后端固定連接在處理箱的后端頂側上，所述除塵板內設置有空腔。

10、綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：

11、1、本實用新型中，通過切割盤、擋板、驅動電機、半齒輪、齒板、第一連接板、第二連接板、支撐板和切割刀的配合下，能夠使小麥根莖與麥穗的分離得更加徹底，減少根莖的殘留，提高小麥的后續加工效率。

12、2、本實用新型中，通過除塵板、噴頭、水箱、水泵和連接管的配合下，能夠?qū)Τ隽隙放懦龅母o進行除塵處理，防止粉塵污染環境。

技術特征：

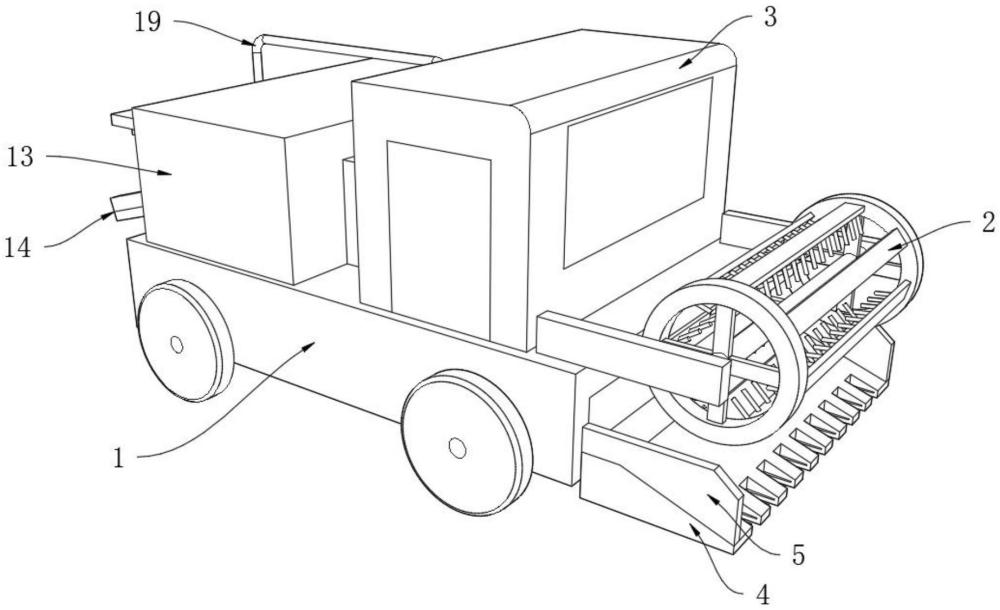

1.一種小麥收獲用根莖分離裝置，包括傳送底盤(1)，其特征在于：所述傳送底盤(1)頂端前側固定連接有撥穗輪(2)，所述傳送底盤(1)頂端前側固定連接有觀察箱(3)，所述傳送底盤(1)前端底側通過切割組件與切割刀(12)相連，所述傳送底盤(1)頂端后側固定連接有處理箱(13)，所述處理箱(13)后端固定連接有出料斗(14)，所述傳送底盤(1)頂端中部通過輸水組件與噴頭(16)相連。

2.根據權利要求1所述的一種小麥收獲用根莖分離裝置，其特征在于：所述切割組件包括位于傳送底盤(1)前端底側固定連接的切割盤(4)，所述切割盤(4)頂端左右兩側均固定連接有擋板(5)，所述切割盤(4)后端內壁固定連接有驅動電機(6)，所述驅動電機(6)驅動端通過齒輪組件與第一連接板(9)相連，所述第一連接板(9)前端底側均固定連接有第二連接板(10)，所述第二連接板(10)前端分別固定連接有支撐板(11)，所述切割刀(12)后端固定連接在支撐板(11)的前端上。

3.根據權利要求2所述的一種小麥收獲用根莖分離裝置，其特征在于：所述齒輪組件包括位于驅動電機(6)驅動端固定連接的半齒輪(7)以及位于第一連接板(9)上下兩端均固定連接的齒板(8)，所述半齒輪(7)與齒板(8)之間相嚙合。

4.根據權利要求1所述的一種小麥收獲用根莖分離裝置，其特征在于：所述輸水組件包括位于傳送底盤(1)頂端中部固定連接的水箱(17)，所述水箱(17)頂端通過管道與水泵(18)相連，所述水泵(18)頂端固定連接有連接管(19)，所述連接管(19)另一端固定連接有除塵板(15)，所述噴頭(16)頂端分別固定連接在除塵板(15)的底端上。

5.根據權利要求3所述的一種小麥收獲用根莖分離裝置，其特征在于：所述齒板(8)后端滑動連接在切割盤(4)的內壁上，所述第一連接板(9)后端滑動連接在切割盤(4)的內壁上。

6.根據權利要求2所述的一種小麥收獲用根莖分離裝置，其特征在于：所述切割盤(4)前端設置有多個卡槽，所述切割刀(12)與切割盤(4)前端卡槽相契合。

7.根據權利要求4所述的一種小麥收獲用根莖分離裝置，其特征在于：所述除塵板(15)后端固定連接在處理箱(13)的后端頂側上，所述除塵板(15)內設置有空腔。

技術總結
本技術涉及小麥收獲技術領域，公開了一種小麥收獲用根莖分離裝置，包括傳送底盤，所述傳送底盤頂端前側固定連接有撥穗輪，所述傳送底盤頂端前側固定連接有觀察箱，所述傳送底盤前端底側通過切割組件與切割刀相連，所述傳送底盤頂端后側固定連接有處理箱，所述處理箱后端固定連接有出料斗，所述傳送底盤頂端中部通過輸水組件與噴頭相連，所述切割組件包括位于傳送底盤前端底側固定連接的切割盤，所述切割盤頂端左右兩側均固定連接有擋板。本技術中，通過與切割盤前端的卡槽相配合，對小麥稈進行切割，頻率高，切割效果更好，能夠使小麥根莖與麥穗的分離得更加徹底，減少根莖的殘留，提高小麥的后續加工效率。

技術研發人員：張清容
受保護的技術使用者：四川省佳運連農業發展有限公司
技術研發日：20240626
技術公布日：2025/4/28
