本技術涉及茶樹施肥，具體為一種茶樹施肥用松土裝置。

背景技術：

1、茶葉俗稱茶，一般包括茶樹的葉子和芽，且茶葉是我國傳統的飲品，在我國已經有幾千年的培育歷史，而在茶樹種植時需要進行施肥處理。

2、現有茶樹施肥裝置大多僅能夠將肥料播撒在土壤表面，無法將肥料翻移至土壤內部，從而導致茶樹對于肥料的吸收效果較差，進而易出現肥料浪費的現象，且降低了茶葉的產量。

3、針對上述問題，發明人提出一種茶樹施肥用松土裝置用于解決上述問題。

技術實現思路

1、為了解決現有茶樹施肥裝置僅能夠將肥料播撒在土壤表面、無法將肥料翻移至土壤內部、茶樹對于肥料的吸收效果較差以及易出現肥料浪費現象與茶葉產量降低的問題；本實用新型的目的在于提供一種茶樹施肥用松土裝置。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種茶樹施肥用松土裝置，包括l型板，l型板上貫穿開設有配合使用的穿孔，且穿孔呈鏡像分布，l型板上設有配合使用的松土機構，且松土機構上固定插接有料筒，料筒的底端連通設有配合使用的出料管，且出料管內設有配合使用的電磁閥門，料筒的頂端連通設有進料管，且進料管上可拆卸套接有管蓋，料筒的內側設有與松土機構配合使用的混合機構；

3、松土機構包括第一轉動件，第一轉動件固定安裝在l型板上，且第一轉動件的一端固定連接有氣缸，氣缸輸出端的末端固定連接有第二轉動件，且兩個第二轉動件的一端固定連接有轉架，第一轉動件以及第二轉動件均為u型塊與t型塊鉸接結構，轉架的一端轉動插設在l型板上，且料筒固定插設在轉架上，轉架的另一端轉動插設有橫桿，且橫桿上固定套接有陣列分布的松土刀，轉架的一側下端貫穿開設有對稱設置的通孔，且橫桿轉動插設在通孔內，橫桿的一端固定套設有第一鏈輪，且轉架的頂端一側固定安裝有雙頭電機，轉架的頂端一側固定安裝有支座，且雙頭電機固定安裝在支座上，雙頭電機一側輸出端的末端固定套接有第二鏈輪，且第二鏈輪與第一鏈輪的外側嚙合套接有鏈條。

4、優選地，混合機構包括轉桿與轉軸，轉桿轉動插設在料筒上，且轉桿的外側固定安裝有對稱設置的混合板，轉桿的底端固定套接有第一錐齒輪，且轉軸轉動插設在轉架上，轉架上貫穿開設有轉孔，且轉軸轉動插設在轉孔內，轉軸的一端固定套接有第二錐齒輪，且第二錐齒輪與第一錐齒輪相嚙合，轉軸的另一端固定套設有第三錐齒輪，且雙頭電機靠近轉軸一側輸出端的末端固定套設有第四錐齒輪，第四錐齒輪與第三錐齒輪相嚙合。

5、與現有技術相比，本實用新型的有益效果在于：

6、1、通過料筒與松土機構的配合使用，能夠將肥料逐步導向土壤并帶動松土刀轉動，從而能夠將土壤進行翻動，進而實現了松土的目的并能夠將播撒的肥料快速翻移至土壤內部，從而能夠使茶樹充分快速的吸收肥料，避免出現肥料浪費的現象，且有效保障了茶葉的產量；

7、2、通過混合機構的設置使用，能夠帶動混合板轉動，從而能夠將料筒內添加的肥料進行充分混合，進而有效提高了肥料播撒的均勻性，從而進一步保障了茶葉的產量。

技術特征：

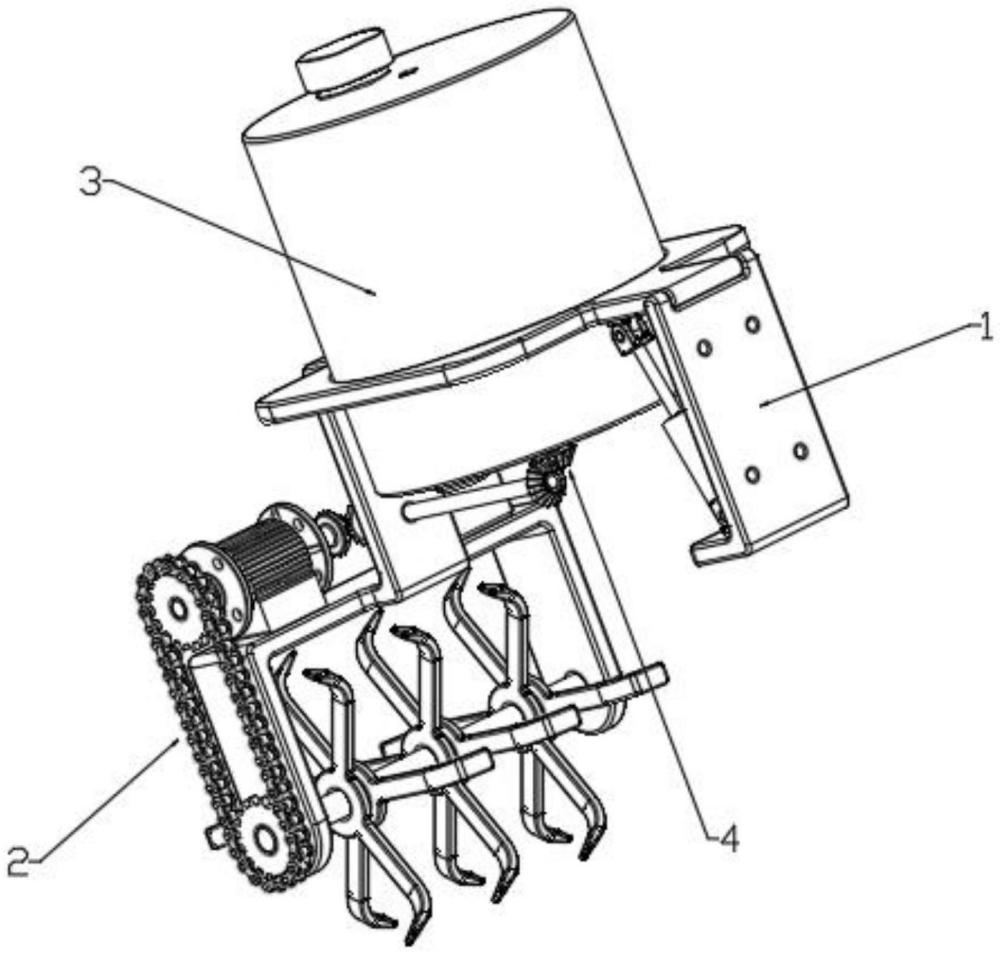

1.一種茶樹施肥用松土裝置，包括l型板(1)，其特征在于：所述l型板(1)上設有配合使用的松土機構(2)，且松土機構(2)上固定插接有料筒(3)，所述料筒(3)的底端連通設有配合使用的出料管(31)，且出料管(31)內設有配合使用的電磁閥門，所述料筒(3)的內側設有與松土機構(2)配合使用的混合機構(4)；

2.如權利要求1所述的一種茶樹施肥用松土裝置，其特征在于，所述混合機構(4)包括轉桿(41)與轉軸(42)，所述轉桿(41)轉動插設在料筒(3)上，且轉桿(41)的外側固定安裝有對稱設置的混合板(43)，所述轉桿(41)的底端固定套接有第一錐齒輪(44)，且轉軸(42)轉動插設在轉架(24)上，所述轉軸(42)的一端固定套接有第二錐齒輪(45)，且第二錐齒輪(45)與第一錐齒輪(44)相嚙合，所述轉軸(42)的另一端固定套設有第三錐齒輪(46)，且雙頭電機(28)靠近轉軸(42)一側輸出端的末端固定套設有第四錐齒輪(47)，所述第四錐齒輪(47)與第三錐齒輪(46)相嚙合。

3.如權利要求1所述的一種茶樹施肥用松土裝置，其特征在于，所述料筒(3)的頂端連通設有進料管(32)，且進料管(32)上可拆卸套接有管蓋(33)。

4.如權利要求1所述的一種茶樹施肥用松土裝置，其特征在于，所述l型板(1)上貫穿開設有配合使用的穿孔(11)，且穿孔(11)呈鏡像分布。

5.如權利要求1所述的一種茶樹施肥用松土裝置，其特征在于，所述轉架(24)上貫穿開設有轉孔(211)，且轉軸(42)轉動插設在轉孔(211)內。

6.如權利要求1所述的一種茶樹施肥用松土裝置，其特征在于，所述轉架(24)的頂端一側固定安裝有支座(212)，且雙頭電機(28)固定安裝在支座(212)上。

7.如權利要求1所述的一種茶樹施肥用松土裝置，其特征在于，所述轉架(24)的一側下端貫穿開設有對稱設置的通孔(213)，且橫桿(25)轉動插設在通孔(213)內。

8.如權利要求1所述的一種茶樹施肥用松土裝置，其特征在于，所述第一轉動件(21)以及第二轉動件(23)均為u型塊與t型塊鉸接結構。

技術總結
本技術公開了一種茶樹施肥用松土裝置，涉及茶樹施肥技術領域；而本技術包括L型板，L型板上貫穿開設有配合使用的穿孔，且穿孔呈鏡像分布，L型板上設有配合使用的松土機構，且松土機構上固定插接有料筒，料筒的底端連通設有配合使用的出料管，且出料管內設有配合使用的電磁閥門，料筒的頂端連通設有進料管，且進料管上可拆卸套接有管蓋；通過料筒與松土機構的配合使用，能夠將肥料逐步導向土壤并帶動松土刀轉動，從而能夠將土壤進行翻動，進而實現了松土的目的并能夠將播撒的肥料快速翻移至土壤內部，從而能夠使茶樹充分快速的吸收肥料，避免出現肥料浪費的現象，且有效保障了茶葉的產量。

技術研發人員：林威鵬,林樹青,李治剛,賴兆祥,操君喜
受保護的技術使用者：廣東省農業科學院茶葉研究所
技術研發日：20240626
技術公布日：2025/4/28
