本技術涉及一種林業幼苗培育裝置，屬于林業幼苗培育。

背景技術：

1、林業幼苗培育主要對容器苗木進行培育，容器苗木是指用特定容器培育作物或果樹、花卉、林木幼苗的育苗方式培育的苗木，容器盛有養分豐富的培養土等基質，常在塑料大棚、溫室等保護設施中進行育苗，可使苗的生長發育獲得較佳的營養和環境條件，苗木隨根際土團栽種，起苗和栽種過程中根系受損傷少，成活率高、緩苗期短、發棵快、生長旺盛，對不耐移栽的作物或樹木尤為適用。

2、現有的專利號為cn212753512u的一種林業幼苗培育裝置，此裝置內設置有用于培育幼苗的培育室，培育室能夠為幼苗提供穩定適宜的培養環境，育苗人員可將待培育的幼苗放置在培育架上，照明噴淋組件能夠為幼苗自動提供照明和噴淋，無需育苗人員手動對幼苗進行噴淋，并能夠在一定程度上降低了技術人員工作量，使幼苗培育更簡單快捷，有效解決了現有技術中存在的問題，但此裝置在使用時不僅內部空間有限，并隨著苗種的不斷生長難以進行范圍調節，同時難以對裝置進行折疊收放處理，進而范圍小影響幼苗生長，而范圍大又會提升空間占比，不利于幼苗的培育使用；且在幼苗培育過程中，對于幼苗進行噴淋時，不僅噴淋位置為固定的，并在噴淋后多余的水分難以進行排放回收處理，進而容易造成水源流失，并難以根據幼苗的生長進行精準噴淋處理。

技術實現思路

1、本實用新型的目的在于提供一種林業幼苗培育裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種林業幼苗培育裝置，包括撐座、調節撐框和培育箱，所述撐座的上端固定連接有調節撐框，所述調節撐框的右下端轉動連接有底部折疊架，所述調節撐框的右上端轉動連接有頂部折疊架，所述底部折疊架的桿體交叉處轉動連接有導流卡板，所述導流卡板的上端外側密封連接有培育箱，所述導流卡板的下端密封連接有導流管，所述頂部折疊架的桿體交叉處設有噴淋頭。

4、進一步的，所述調節撐框的內部右側上下端均滑動連接有傳動安裝塊，所述傳動安裝塊的右端轉動連接有傳動桿，所述傳動桿的外端轉動連接有從動安裝塊，所述從動安裝塊分別與底部折疊架和頂部折疊架之間轉動連接。

5、進一步的，所述調節撐框的內部中間位置處轉動連接有雙向螺桿，所述雙向螺桿的外側螺旋連接有調節塊，所述雙向螺桿的上端固定連接有轉盤，所述調節塊的外側設有拼接螺栓，所述拼接螺栓分別與調節塊和傳動安裝塊之間螺旋連接。

6、進一步的，所述底部折疊架和頂部折疊架的右端內側設有連接撐桿，所述底部折疊架的下端設有支撐塊，所述支撐塊與連接撐桿之間固定連接，所述支撐塊的內側下端轉動連接有支撐球。

7、進一步的，所述噴淋頭的上端密封連接有固定外管，所述固定外管的內側密封連接有導水內管，所述固定外管的數量有三個，位于左端的所述固定外管的左端密封連接有注水管。

8、進一步的，所述培育箱的內側下端固定連接有過濾網板。

9、進一步的，所述培育箱和噴淋頭的數量均設有四個，所述培育箱和噴淋頭的位置相對應。

10、本實用新型的有益效果是：

11、本實用新型通過設置了轉盤的轉動使雙向螺桿能夠轉動，并使調節塊能夠帶動傳動安裝塊進行移動，并通過設置的拼接螺栓的作用能夠對左右兩側的傳動安裝塊進行拆裝，提升組裝便捷性，而通過傳動安裝塊的調節使傳動桿能夠帶動從動安裝塊進行移動，以使底部折疊架和頂部折疊架能夠伸縮，并通過設置的支撐球的作用能夠對底部折疊架的右端進行滾動支撐，進而能夠根據幼苗的生長狀態進行培育范圍調節，又能夠在非使用時進行折疊收納，進而提升幼苗培育效果和培育裝置使用便捷性，本實用新型利用注水管的作用能夠將水源注入固定外管中，并通過導水內管進行水源流通，以及跟隨幼苗位置進行調整，進而使噴淋頭能夠根據幼苗位置進行精準噴淋補水處理，同時通過設置的導流卡板的作用能夠對培育箱進行底部支撐，并通過設置的過濾網板能夠對多余的水源進行過濾，再通過導流卡板以及導流管排出，從而便于對多余水源進行回收再利用處理，降低水源損耗，提升水源利用率。

技術特征：

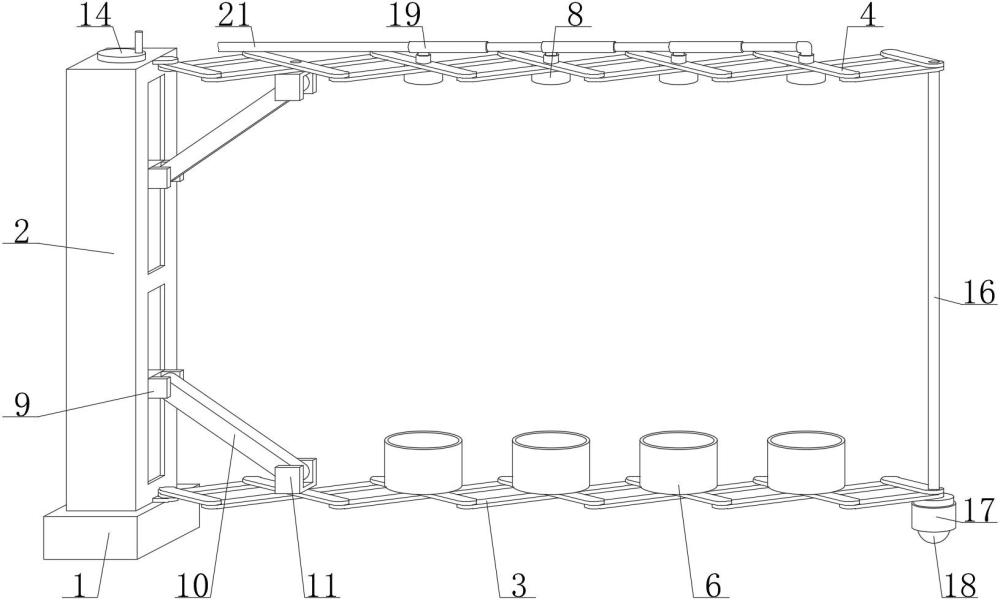

1.一種林業幼苗培育裝置，包括撐座（1）、調節撐框（2）和培育箱（6），其特征在于：所述撐座（1）的上端固定連接有調節撐框（2），所述調節撐框（2）的右下端轉動連接有底部折疊架（3），所述調節撐框（2）的右上端轉動連接有頂部折疊架（4），所述底部折疊架（3）的桿體交叉處轉動連接有導流卡板（5），所述導流卡板（5）的上端外側密封連接有培育箱（6），所述導流卡板（5）的下端密封連接有導流管（7），所述頂部折疊架（4）的桿體交叉處設有噴淋頭（8）。

2.根據權利要求1所述的一種林業幼苗培育裝置，其特征在于：所述調節撐框（2）的內部右側上下端均滑動連接有傳動安裝塊（9），所述傳動安裝塊（9）的右端轉動連接有傳動桿（10），所述傳動桿（10）的外端轉動連接有從動安裝塊（11），所述從動安裝塊（11）分別與底部折疊架（3）和頂部折疊架（4）之間轉動連接。

3.根據權利要求1所述的一種林業幼苗培育裝置，其特征在于：所述調節撐框（2）的內部中間位置處轉動連接有雙向螺桿（12），所述雙向螺桿（12）的外側螺旋連接有調節塊（13），所述雙向螺桿（12）的上端固定連接有轉盤（14），所述調節塊（13）的外側設有拼接螺栓（15），所述拼接螺栓（15）分別與調節塊（13）和傳動安裝塊（9）之間螺旋連接。

4.根據權利要求1所述的一種林業幼苗培育裝置，其特征在于：所述底部折疊架（3）和頂部折疊架（4）的右端內側設有連接撐桿（16），所述底部折疊架（3）的下端設有支撐塊（17），所述支撐塊（17）與連接撐桿（16）之間固定連接，所述支撐塊（17）的內側下端轉動連接有支撐球（18）。

5.根據權利要求1所述的一種林業幼苗培育裝置，其特征在于：所述噴淋頭（8）的上端密封連接有固定外管（19），所述固定外管（19）的內側密封連接有導水內管（20），所述固定外管（19）的數量有三個，位于左端的所述固定外管（19）的左端密封連接有注水管（21）。

6.根據權利要求1所述的一種林業幼苗培育裝置，其特征在于：所述培育箱（6）的內側下端固定連接有過濾網板（22）。

7.根據權利要求1所述的一種林業幼苗培育裝置，其特征在于：所述培育箱（6）和噴淋頭（8）的數量均設有四個，所述培育箱（6）和噴淋頭（8）的位置相對應。

技術總結
本技術涉及林業幼苗培育技術領域，特別涉及一種林業幼苗培育裝置，所述撐座的上端固定連接有調節撐框，所述調節撐框的右下端轉動連接有底部折疊架，所述調節撐框的右上端轉動連接有頂部折疊架，本技術通過設置了轉盤的轉動使雙向螺桿能夠轉動，并使調節塊能夠帶動傳動安裝塊進行移動，并通過設置的拼接螺栓的作用能夠對左右兩側的傳動安裝塊進行拆裝，提升組裝便捷性，而通過傳動安裝塊的調節使傳動桿能夠帶動從動安裝塊進行移動，以使底部折疊架和頂部折疊架能夠伸縮，并通過設置的支撐球的作用能夠對底部折疊架的右端進行滾動支撐，進而能夠根據幼苗的生長狀態進行培育范圍調節，又能夠在非使用時進行折疊收納。

技術研發人員：楊婷
受保護的技術使用者：岷縣馬沿林場
技術研發日：20240627
技術公布日：2025/4/28
