本技術涉及疫苗無菌蛋，特別涉及一種疫苗無菌蛋自動檢測設備。

背景技術：

1、雞胚法是生產流感疫苗和禽流感疫苗的主要方法，其中雞胚照檢是保證疫苗安全可靠必不可少的重要環節。現有的技術大都是利用依靠人工使用照蛋器進行種蛋發育情況的判斷。不僅需要大量的照蛋人員及相關配合人員，而且人工檢蛋勞動強度大，檢蛋效率低，特別是在大批量種蛋同時孵化時人工的檢測效率遠遠不夠，此外，工作人員在長時間工作后，由于會出現因工作人員疲勞、眼花、失誤等導致漏判、誤判以及記錄失誤等情況發生，導致檢測準確度下降，長期的照蛋工作還會影響人眼的視力，造成職業病，同時，胚蛋在照蛋過程中經常受涼，造成出苗差，因此人工檢測已無法滿足現代化疫苗生產的需求。

2、為了保證胚蛋的檢測，采用自動化檢測技術，如公開號為cn220092178u的一種ai智能檢蛋機，說明書第0061段記載：工作過程，首先蛋盤經過外部上料設備到達分盤輸送機，在翻轉擋塊的作用下將蛋盤分隔成合適的間隔進入到運輸線上，運輸線上的夾持組件通過左右交替前進的方式運輸?shù)氨P，蛋盤到達檢測模組下方，位于蛋盤下方的頂?shù)澳＝M伸出，將雞蛋頂出，檢測模組下降對雞蛋進行圖像采集檢測，檢測完成的蛋盤繼續運輸?shù)教蕹＝M下方，剔除模組將不合格雞蛋剔除，不合格雞蛋放入剔除輸送線運走，缺料的蛋盤通過補蛋輸送線進行補充，然后蛋盤運輸至復檢模組進行復檢，復檢后的蛋盤流出，完成整個檢測、剔除、補蛋、復檢的過程，檢測迅速，自動化程度高，準確率高。在頂?shù)澳＝M將雞蛋頂出時，為了保證雞蛋的穩定性，雞蛋頂部需要相應的進行限位，因此在對雞蛋進行檢測時，只能檢測到雞蛋側邊是否裂縫，而無法檢測雞蛋頂部的情況，同時圖像采集檢測僅能檢測雞蛋外部情況，對于雞蛋并不能進行全方位檢測，無法通過現有的自動化檢測技術滿足疫苗生產的高要求。

技術實現思路

1、實用新型的目的在于提供一種疫苗無菌蛋自動檢測設備，解決了現有技術只能檢測到雞蛋側邊是否裂縫，而無法檢測雞蛋頂部的情況，同時圖像采集檢測僅能檢測雞蛋外部情況，對于雞蛋并不能進行全方位檢測，無法通過現有的自動化檢測技術滿足疫苗生產的高要求的問題。

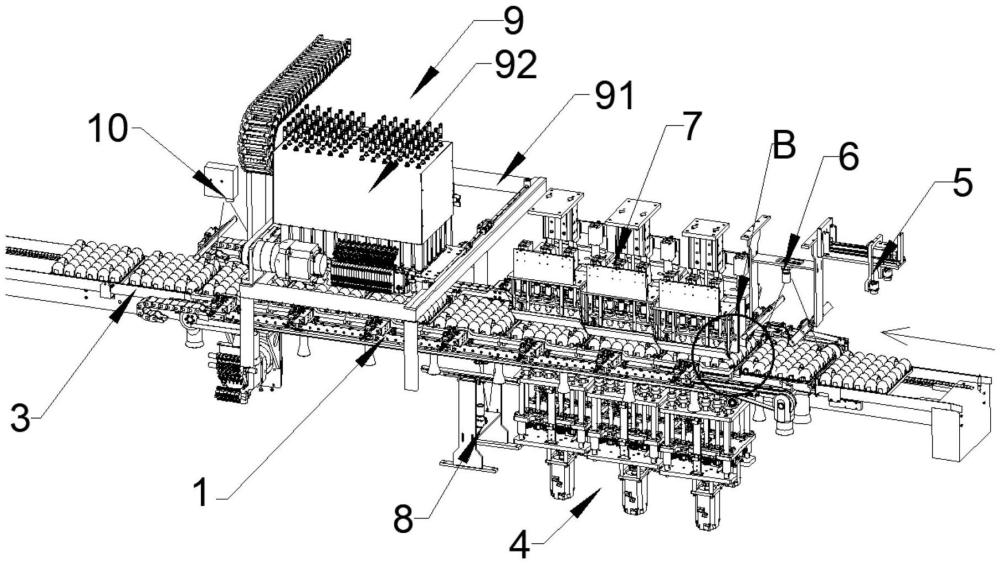

2、本實用新型是這樣實現的，一種疫苗無菌蛋自動檢測設備，包括用于輸送蛋盤的輸送線以及沿輸送線依次設置的蛋體檢測工位、踢廢工位以及出料工位；所述蛋體檢測工位沿輸送線依次設置有蛋體內部檢測機構、蛋體頂部檢測機構、蛋體側面檢測機構以及蛋體底部檢測機構，所述蛋體側面檢測機構包括置于輸送線上方的壓緊件、置于輸送線下方與壓緊件相對設置的頂升件，所述踢廢工位上設有置于輸送線上方的踢廢機構，所述蛋體底部檢測機構與踢廢機構上下布置。

3、本實用新型中，在用于輸送蛋盤的輸送線上依次設置蛋體內部檢測機構、蛋體頂部檢測機構、蛋體側面檢測機構以及蛋體底部檢測機構，首先對蛋體進行內部檢測，由于蛋體內部的檢測速度快于外周檢測，因此最先進行內部檢測，當內部檢測有異常時則不需要進行后續的檢測，可以減少后續部件的動作，節約時間；考慮到側面檢測時需要頂升件將蛋體從蛋盤中頂出，同時蛋體頂部需要壓緊件進行壓緊，才能進行側面檢測，在這個過程中，本實用新型中蛋體頂部先進行檢測再進行側面檢測，則可以避免頂部有異常的蛋體被壓造成的蛋體側面檢測機構的污染；踢廢機構的踢廢端與蛋體側面檢測機構之間有一段空間，將蛋體底部檢測機構設置在踢廢機構與側面檢測機構之間，且蛋體底部檢測機構與踢廢機構上下設置，可以有效的利用這段空間，不會因為增加蛋體底部檢測機構從而增加空間，綜上可知，本實用新型中的檢測設備，針對無菌蛋檢測時，不僅對蛋體的內外側均進行了檢測，保證雞蛋檢測的全方位性，同時在對蛋體進行全方位檢測時，充分的考慮檢測時可能遇到的問題，進行了合理且有效的解決。

4、本實用新型的進一步技術方案是：所述蛋體內部檢測機構包括紅外視覺檢測模塊。

5、紅外視覺檢測模塊進行整盤檢測，利用氣室空腔和蛋液對溫度的傳導不一致，針對蛋胚頂部氣室檢測，判別偏氣室特征。

6、本實用新型的進一步技術方案是：所述蛋體頂部檢測機構、所述蛋體側面檢測機構以及蛋體底部檢測機構均包括裂紋檢測模塊。

7、蛋體頂部檢測機構、蛋體側面檢測機構以及蛋體底部檢測機構均涉及到蛋體的外部的檢測，采用裂紋檢測模塊即可獲取蛋體的外側是否有裂紋的相關信息。

8、本實用新型的進一步技術方案是：所述壓緊件或/和頂升件可旋轉用于帶動蛋體旋轉。

9、蛋體側面檢測機構的檢測端固定，壓緊件或/和頂升件旋轉，使得蛋體相對蛋體側面檢測機構轉動，從而實現對無菌蛋的側面進行360°檢測。

10、本實用新型的進一步技術方案是：所述蛋體側面檢測機構為多個且沿輸送線輸送方向依次排列。

11、考慮到檢測的效率，蛋體側面檢測機構為多個，多個蛋體側面檢測分別對同一蛋盤上不同蛋體進行檢測，避免蛋盤上所有無菌蛋在同一個蛋體側面檢測機構檢測時存在耗時長的問題。

12、本實用新型的進一步技術方案是：所述蛋體側面檢測機構包括置于壓緊件側邊的斜面反光板以及側面檢測相機。

13、斜面反光板用于將蛋體側面反射至側面檢測相機，側面檢測相機進行拍圖檢測。壓緊件從蛋體的頂部壓住蛋體，頂升件從蛋體的底部將蛋體頂起，通過蛋體側面檢測機構對蛋體的側面進行裂紋檢測。

14、本實用新型的進一步技術方案是：所述踢廢工位與所述出料工位之間設有復檢工位。

15、所述復檢工位用于檢測踢廢工位是否將異常無菌蛋全部剔除。

16、本實用新型的進一步技術方案是：踢廢工位上設有用于安裝所述踢廢機構的架體。

17、踢廢機構通過架體安裝在輸送線上方，對經過踢廢機構下方的異常無菌蛋進行踢廢；由于架體以及踢廢機構的驅動部的存在，踢廢機構的踢廢端下方會有一部分的空間是過度空間，將蛋體底部檢測機構置于在輸送線下方且與踢廢工位之間存在重疊區域，對于踢廢工位與蛋體側面檢測機構之間的空間進行充分的利用。

18、本實用新型的進一步技術方案是：所述輸送線包括間隔設置的兩條同步帶，所述同步帶上設有可伸縮的夾具，所述夾具下方設有用于承接蛋盤的支架。

19、同步帶之間間隔設置，蛋盤的兩側分別通過間隔設置的同步帶進行輸送，在蛋盤上放置有無菌蛋的區域處于間隔處的正上方，在頂升件從輸送線下方進行動作時，不會受到同步帶的影響，可順利將蛋盤上的無菌蛋頂起。

20、同步帶上設有可伸縮的夾具，通過夾具之間可伸縮對處于夾具之間的蛋盤進行夾取和松開，再配合同步帶，即可將蛋盤從一個工位夾取后，輸送至下一個工位，實現無菌蛋輸送；具體的，夾具伸出，對蛋盤兩側進行夾取，同步帶動作使得蛋盤從一個工位被夾取轉移至下一個工位，蛋盤到下一個工位時夾具松開，蛋盤落下在支架上，夾具收縮后通過同步帶歸位，同步帶完成往返運動，實現蛋盤從一個工位轉移至另一個工位。對于蛋盤的這種輸送方式，是蛋盤兩側都有夾具，蛋盤的輸送更加穩定且準確。

21、本實用新型的進一步技術方案是：兩條同步帶之間通過主動軸同步連接，所述主動軸與旋轉驅動件連接。

22、旋轉驅動件用于帶動主動軸旋轉，同步帶通過同步輪與主動軸連接，實現同步帶的同步動作，從而保證置于同步帶之間的蛋盤能同步且穩定的輸送。

23、本實用新型的有益效果：本實用新型中，在用于輸送蛋盤的輸送線上依次設置蛋體內部檢測機構、蛋體頂部檢測機構、蛋體側面檢測機構以及蛋體底部檢測機構，首先對蛋體進行內部檢測，由于蛋體內部的檢測速度快于外周檢測，因此最先進行內部檢測，當內部檢測有異常時則不需要進行后續的檢測，可以減少后續部件的動作，節約時間；考慮到側面檢測時需要頂升件將蛋體從蛋盤中頂出，同時蛋體頂部需要壓緊件進行壓緊，才能進行側面檢測，在這個過程中，本實用新型中蛋體頂部先進行檢測再進行側面檢測，則可以避免頂部有異常的蛋體被壓造成的蛋體側面檢測機構的污染；踢廢機構的踢廢端與蛋體側面檢測機構之間有一段空間，將蛋體底部檢測機構設置在踢廢機構與側面檢測機構之間，且蛋體底部檢測機構與踢廢機構上下設置，可以有效的利用這段空間，不會因為增加蛋體底部檢測機構從而增加空間，綜上可知，本實用新型中的檢測設備，針對無菌蛋檢測時，不僅對蛋體的內外側均進行了檢測，保證雞蛋檢測的全方位性，同時在對蛋體進行全方位檢測時，充分的考慮檢測時可能遇到的問題，進行了合理且有效的解決。
