本技術屬于水培，具體涉及一種可調試承載架式水培裝置。

背景技術：

1、水培是一種新型的植物無土栽培方式，又名營養液培，其核心是將植物的根系直接浸潤于營養液中，這種營養液能替代土壤，向植物提供水分、養分、氧氣等生長因子，使植物能夠正常生長。采用水培法以后，植物可以通過根部直接吸收營養液中的養分與水分，人們可以手工調配營養均衡的溶液，實現植物均衡的“飲食”，這顯然要比尋找土壤容易得多。因為這些溶液都是裝在容器中的，可以循環使用，不會流入土壤而對環境造成影響，安全可靠可持續。

2、在使用水培的方式對植物進行培育時，大多會選擇將植物種植在水培箱的內部，并在水培箱內部保證充足的營養液，但是現有的水培裝置，水培箱的高度大多都是固定的，無法適應不同的植物，存在一定的局限性，而本裝置所針對的問題就是如何便于對水培箱的高度進行調節。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種可調試承載架式水培裝置，解決了如何便于對水培箱高度進行調節的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可調試承載架式水培裝置，包括水箱，所述水箱頂部的左側固定安裝有左u型桿，所述水箱頂部的右側固定安裝有右u型桿，所述左u型桿和右u型桿的表面滑動安裝有水培箱，所述水箱的左側固定安裝有安裝架，所述安裝架的中間轉動安裝有活動軸，所述活動軸的表面固定安裝有收卷軸，所述收卷軸的表面固定連接有鋼絲繩，且鋼絲繩的一端與水培箱的頂部固定連接，所述活動軸的前端固定安裝有活動板，所述活動板的表面固定安裝有握把，所述活動軸的后端固定安裝有活動架，所述安裝架的背面活動安裝有插銷桿；

3、所述右u型桿的一側固定安裝有安裝桿，所述安裝桿的一端固定安裝有u型板，所述左u型桿表面的中間和u型板的內部均轉動安裝有傳動輪，且鋼絲繩設置在傳動輪的表面。

4、優選的，所述水箱的正面開設有觀察窗，所述觀察窗的內部固定安裝有塑料板，且塑料板呈透明狀。

5、優選的，所述水箱背面的左右兩側均固定安裝有進水管，所述進水管的頂端固定安裝有進水斗。

6、優選的，所述水箱背面的中間固定安裝有驅動電機，所述驅動電機通過輸出端的轉動軸固定安裝有攪拌葉片，且攪拌葉片設置在水箱的內部。

7、優選的，所述水箱的內部固定安裝有水泵，所述水泵的輸出端固定安裝有安裝管，所述安裝管的一端固定連接有連接軟管，且連接軟管的一端與水培箱固定連接。

8、優選的，所述水箱的底部固定安裝有橡膠墊片，且橡膠墊片設置有多個，且橡膠墊片在水箱的底部呈矩陣排列。

9、優選的，所述左u型桿和右u型桿頂部的前后兩側均固定安裝有保護套。

10、與現有技術相比，本實用新型的有益效果是：

11、通過握把和活動板可以帶動活動軸和收卷軸進行轉動，使得鋼絲繩收卷在收卷軸的表面，由于水培箱與左u型桿和右u型桿的表面滑動連接，所以通過收卷鋼絲繩可以對水培箱的高度進行上下調節，高度調節好之后，通過將插銷桿插入安裝架的背面，并利用活動架的設置，可以使得活動軸無法進行轉動，以便于對水培箱的高度進行固定。

技術特征：

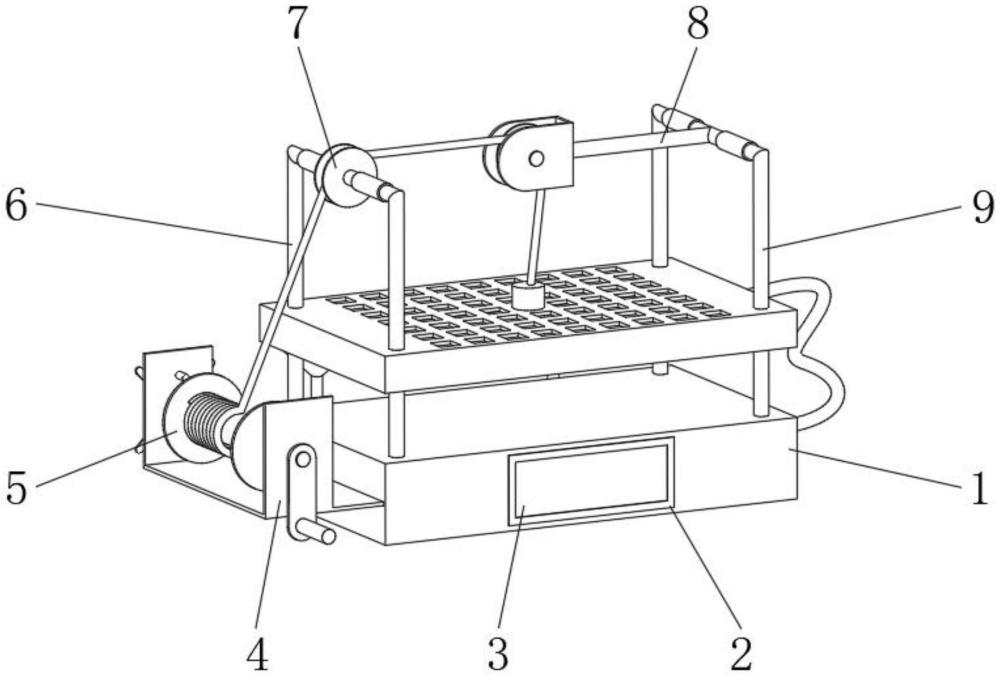

1.一種可調試承載架式水培裝置，包括水箱(1)，其特征在于：所述水箱(1)頂部的左側固定安裝有左u型桿(6)，所述水箱(1)頂部的右側固定安裝有右u型桿(9)，所述左u型桿(6)和右u型桿(9)的表面滑動安裝有水培箱(13)，所述水箱(1)的左側固定安裝有安裝架(4)，所述安裝架(4)的中間轉動安裝有活動軸(24)，所述活動軸(24)的表面固定安裝有收卷軸(5)，所述收卷軸(5)的表面固定連接有鋼絲繩(23)，且鋼絲繩(23)的一端與水培箱(13)的頂部固定連接，所述活動軸(24)的前端固定安裝有活動板(21)，所述活動板(21)的表面固定安裝有握把(22)，所述活動軸(24)的后端固定安裝有活動架(15)，所述安裝架(4)的背面活動安裝有插銷桿(20)；

2.根據權利要求1所述的一種可調試承載架式水培裝置，其特征在于：所述水箱(1)的正面開設有觀察窗(2)，所述觀察窗(2)的內部固定安裝有塑料板(3)，且塑料板(3)呈透明狀。

3.根據權利要求1所述的一種可調試承載架式水培裝置，其特征在于：所述水箱(1)背面的左右兩側均固定安裝有進水管(14)，所述進水管(14)的頂端固定安裝有進水斗(19)。

4.根據權利要求1所述的一種可調試承載架式水培裝置，其特征在于：所述水箱(1)背面的中間固定安裝有驅動電機(16)，所述驅動電機(16)通過輸出端的轉動軸固定安裝有攪拌葉片，且攪拌葉片設置在水箱(1)的內部。

5.根據權利要求1所述的一種可調試承載架式水培裝置，其特征在于：所述水箱(1)的內部固定安裝有水泵，所述水泵的輸出端固定安裝有安裝管(18)，所述安裝管(18)的一端固定連接有連接軟管(10)，且連接軟管(10)的一端與水培箱(13)固定連接。

6.根據權利要求1所述的一種可調試承載架式水培裝置，其特征在于：所述水箱(1)的底部固定安裝有橡膠墊片(17)，且橡膠墊片(17)設置有多個，且橡膠墊片(17)在水箱(1)的底部呈矩陣排列。

7.根據權利要求1所述的一種可調試承載架式水培裝置，其特征在于：所述左u型桿(6)和右u型桿(9)頂部的前后兩側均固定安裝有保護套(11)。

技術總結
本技術屬于水培技術領域，尤其為一種可調試承載架式水培裝置，包括水箱，所述水箱頂部的左側固定安裝有左U型桿，所述水箱頂部的右側固定安裝有右U型桿，所述左U型桿和右U型桿的表面滑動安裝有水培箱，所述水箱的左側固定安裝有安裝架，所述安裝架的中間轉動安裝有活動軸。通過握把和活動板可以帶動活動軸和收卷軸進行轉動，使得鋼絲繩收卷在收卷軸的表面，由于水培箱與左U型桿和右U型桿的表面滑動連接，所以通過收卷鋼絲繩可以對水培箱的高度進行上下調節，高度調節好之后，通過將插銷桿插入安裝架的背面，并利用活動架的設置，可以使得活動軸無法進行轉動，以便于對水培箱的高度進行固定。

技術研發人員：彭芳
受保護的技術使用者：平邑縣農業農村發展服務中心
技術研發日：20240627
技術公布日：2025/4/28
