本技術涉及農業高壓打藥設備，尤其涉及一種農用農業高壓微噴系統。

背景技術：

1、高壓噴霧系統是一種新型大棚防塵降溫打藥系統。其原理是利用高壓泵將水加壓至10-12mpa，經高壓管路送至高壓從噴頭中噴出并與固體發生碰撞便形成水霧，營造良好清新的空氣，達到降塵、加濕、快速均勻噴藥等多重功效。一舉多得，實用經濟。系統造價低，運行維護成本低，控制系統可實現無人自動控制，現在廣泛用于景觀造景，降溫除塵、除臭滅菌、植物灌溉和作物打藥。

2、目前，高壓噴霧系統的噴頭夏天在高溫環境中易產生水垢，殘留在管路中會堵塞管路和噴頭，噴頭固定安裝，噴藥范圍小，另外，配藥采用自來水配藥，由于含有砂石，易造成噴頭發生堵塞，也有采用純凈水進行配藥，打藥用水成本高。

技術實現思路

1、本實用新型提供了一種農用農業高壓微噴系統，解決了傳統的高壓噴霧系統噴頭及管路易產生水垢發生堵塞、噴頭易積攢泥沙、噴藥范圍小的問題。

2、本實用新型提供了一種農用農業高壓微噴系統，包括大棚主體、配藥設備、霧化噴藥結構、支架、高壓霧化噴霧機；配藥設備位于大棚主體外側，配藥設備通過管路與高壓霧化噴霧機連接，霧化噴藥結構設置在大棚主體內部，霧化噴藥結構包括供液軟管、噴霧管道、高壓霧化噴頭、微噴泵，噴霧管道通過大棚主體內縱向設置的支架懸空支撐，噴霧管道沿長度方向間隔設置多個高壓霧化噴頭，噴霧管道的前端通過供液軟管與高壓霧化噴霧機連接，噴霧管道末端連接三通接頭的其中一個接口，三通接頭的另外兩個接口分別與排水管及排氣管連接，排水管上設置排液閥，排氣管上設置微噴泵。

3、進一步地，高壓霧化噴頭包括噴嘴、墊片、第一彈簧、第二彈簧、分水器、第一噴體、第二噴體、濾芯，噴嘴后端與第一噴體前端同軸固定連接，第一噴體后端與第二噴體前端同軸固定連接，墊片同軸設置在噴嘴內腔，噴嘴后端同軸設置分水器，分水器與墊片之間設置第一彈簧，分水器后端設置濾芯，濾芯前端與分水器之間設置第二彈簧，濾芯后端與第二噴體后端彈性固定連接。

4、進一步地，分水器包括從前至后依次同軸設置的第一圓柱體、第一圓臺、第二圓柱體、第三圓柱體、第四圓柱體，第三圓柱體的外壁上沿圓周方向設置多條導向槽，每條導向槽呈曲線分布并貫穿第三圓柱體的前后端面。

5、進一步地，支架上設置多個風機，風機的排風口朝下設置。

6、進一步地，支架包括立柱、支撐管，兩個立柱豎向設置在大棚主體兩端中部，支撐管水平設置在兩個立柱上端，每個立柱上端設置軸座，支撐管通過立柱上端設置的軸座轉動支撐，支撐管一端同軸設置從動齒輪，從動齒輪下方設置可與從動齒輪相嚙合的主動齒輪，立柱上設置驅動電機，驅動電機的輸出軸上同軸固定主動齒輪。

7、進一步地，供液軟管與噴霧管道通過液體旋轉接頭連接。

8、由以上技術方案可知，本實用新型提供了一種農用農業高壓微噴系統。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型通過高壓霧化噴霧機將攪拌罐內的藥液增壓后通過噴霧管道向高壓霧化噴頭供藥噴灑，噴灑效率高，通過在供液軟管上設置微噴泵，可調節高壓霧化噴頭的出液壓力，防止噴頭損壞，采用高壓霧化噴頭不會發生堵塞，通過微噴泵提供負壓可對高壓霧化噴頭內殘余廢液進行抽離，防止產生水垢，防堵效果好，增加了高壓霧化噴頭的使用壽命，通過將噴霧管道安裝在支架上，可實現較大的噴藥范圍，藥液利用率高。

技術特征：

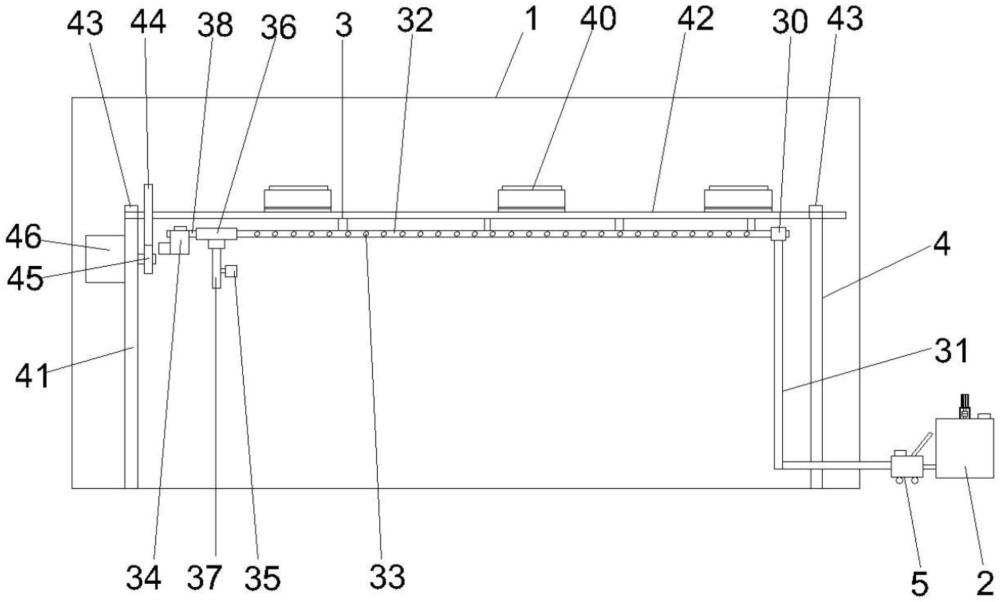

1.一種農用農業高壓微噴系統，其特征在于：包括大棚主體(1)、配藥設備(2)、霧化噴藥結構(3)、支架(4)、高壓霧化噴霧機(5)；所述配藥設備(2)位于大棚主體(1)外側，所述配藥設備(2)通過管路與高壓霧化噴霧機(5)連接，所述霧化噴藥結構(3)設置在大棚主體(1)內部，所述霧化噴藥結構(3)包括供液軟管(31)、噴霧管道(32)、高壓霧化噴頭(33)、微噴泵(34)，所述噴霧管道(32)通過大棚主體(1)內縱向設置的支架(4)懸空支撐，所述噴霧管道(32)沿長度方向間隔設置多個高壓霧化噴頭(33)，所述噴霧管道(32)的前端通過供液軟管(31)與高壓霧化噴霧機(5)連接，所述噴霧管道(32)末端連接三通接頭(36)的其中一個接口，所述三通接頭(36)的另外兩個接口分別與排水管(37)及排氣管(38)連接，所述排水管(37)上設置排液閥(35)，所述排氣管(38)上設置微噴泵(34)。

2.根據權利要求1所述的一種農用農業高壓微噴系統，其特征在于，所述高壓霧化噴頭(33)包括噴嘴(331)、墊片(332)、第一彈簧(333)、第二彈簧(334)、分水器(335)、第一噴體(336)、第二噴體(337)、濾芯(338)，所述噴嘴(331)后端與所述第一噴體(336)前端同軸固定連接，所述第一噴體(336)后端與所述第二噴體(337)前端同軸固定連接，所述墊片(332)同軸設置在所述噴嘴(331)內腔，所述噴嘴(331)后端同軸設置分水器(335)，所述分水器(335)與所述墊片(332)之間設置第一彈簧(333)，所述分水器(335)后端設置濾芯(338)，所述濾芯(338)前端與所述分水器(335)之間設置第二彈簧(334)，所述濾芯(338)后端與第二噴體(337)后端彈性固定連接。

3.根據權利要求2所述的一種農用農業高壓微噴系統，其特征在于，所述分水器(335)包括從前至后依次同軸設置的第一圓柱體(301)、第一圓臺(302)、第二圓柱體(303)、第三圓柱體(304)、第四圓柱體(305)，所述第三圓柱體(304)的外壁上沿圓周方向設置多條導向槽(306)，每條導向槽(306)呈曲線分布并貫穿所述第三圓柱體(304)的前后端面。

4.根據權利要求1所述的一種農用農業高壓微噴系統，其特征在于，所述支架(4)上設置多個風機(40)。

5.根據權利要求4所述的一種農用農業高壓微噴系統，其特征在于，所述支架(4)包括立柱(41)、支撐管(42)，兩個立柱(41)豎向設置在大棚主體(1)兩端中部，所述支撐管(42)水平設置在兩個所述立柱(41)上端，每個所述立柱(41)上端設置軸座(43)，所述支撐管(42)通過立柱(41)上端設置的軸座(43)轉動支撐，所述支撐管(42)一端同軸設置從動齒輪(44)，所述從動齒輪(44)下方設置可與所述從動齒輪(44)相嚙合的主動齒輪(45)，所述立柱(41)上設置驅動電機(46)，所述驅動電機(46)的輸出軸上同軸固定主動齒輪(45)。

6.根據權利要求1所述的一種農用農業高壓微噴系統，其特征在于，所述供液軟管(31)與所述噴霧管道(32)通過液體旋轉接頭(30)連接。

技術總結
本技術公開了一種農用農業高壓微噴系統，包括大棚主體、配藥設備、霧化噴藥結構、支架、高壓霧化噴霧機；配藥設備位于大棚主體外側，配藥設備通過管路與高壓霧化噴霧機連接，霧化噴藥結構設置在大棚主體內部，霧化噴藥結構包括供液軟管、噴霧管道、高壓霧化噴頭、微噴泵，噴霧管道通過大棚主體內縱向設置的支架懸空支撐，噴霧管道沿長度方向間隔設置多個高壓霧化噴頭，噴霧管道的前端通過供液軟管與高壓霧化噴霧機連接，噴霧管道末端管道上設置排液閥，供液軟管上設置微噴泵。本技術節藥效果好、噴藥范圍大、管路與噴頭防堵效果好。

技術研發人員：趙偉峰,李元
受保護的技術使用者：銀川市便農農資專業合作社
技術研發日：20240628
技術公布日：2025/4/28
