本發明屬于建筑工程，具體涉及一種建筑工程用鋼筋矯正裝置。

背景技術：

1、現有生活中，在建筑施工過程中需要大量用到鋼筋，鋼筋在運輸過程中，往往會發生中間彎曲的情況，這些彎曲的鋼筋無法直接使用，需要使用鋼筋矯正裝置進行矯正。

2、現有技術存在的問題：

3、現有的鋼筋交矯正裝置在對鋼筋進行矯正的過程中大都沒有對鋼筋進行固定的措施，進而導致鋼筋在進行矯正的過程中會存在轉動或晃動的情況，從而影響鋼筋的矯正過程，同時部分鋼筋矯正裝置在操作過程中操作步驟較為繁瑣。

技術實現思路

1、本發明的目的是提供一種建筑工程用鋼筋矯正裝置，能夠解決現有的鋼筋交矯正裝置在對鋼筋進行矯正的過程中大都沒有對鋼筋進行固定的措施，進而導致鋼筋在進行矯正的過程中會存在轉動或晃動的情況，從而影響鋼筋的矯正過程，同時部分鋼筋矯正裝置在操作過程中操作步驟較為繁瑣的問題。

2、本發明采取的技術方案具體如下：

3、一種建筑工程用鋼筋矯正裝置，包括底座,所述底座的上端固定連接有鋼筋固定機構，所述鋼筋固定機構的上端固定連接有步進電機，所述步進電機輸出軸上固定連接有鏈輪一，所述鏈輪一通過設置的鏈條與鏈輪二傳動連接，所述鏈輪二與驅動機構固定連接；

4、所述驅動機構的下端與底座固定連接，所述驅動機構的上側與鋼筋固定機構嚙合傳動，所述驅動機構上螺紋連接有螺紋塊，所述螺紋塊的前端與鋼筋矯正機構固定連接，所述鋼筋矯正機構的后側與驅動機構活動連接，所述鋼筋矯正機構的前端固定連接有滑動塊，所述滑動塊與驅動機構滑動連接。

5、所述驅動機構包括兩個固定座，兩個所述固定座的下端均與底座固定連接，左側所述固定座上固定連接有驅動電機，所述驅動電機通過其上設置的輸出軸與螺紋桿的一端固定連接。

6、所述螺紋桿的另一端與右側固定座活動連接，所述螺紋桿與螺紋塊螺紋連接，兩個所述固定座的相對靠近端分別與固定桿一的左右兩端固定連接，所述固定桿一與滑動塊滑動連接。

7、兩個所述固定座分別與轉動桿的左右兩端活動連接，所述轉動桿的左側固定連接有鏈輪二以及空心蝸桿一，所述空心蝸桿一與鋼筋固定機構嚙合傳動，所述轉動桿通過其上設置的兩個導向塊且與鋼筋矯正機構活動連接。

8、所述鋼筋固定機構包括凹形架，所述凹形架的下端與底座固定連接，所述凹形架的前后兩端分別與轉軸一的前后兩側活動連接，所述轉軸一的后端固定連接有蝸輪一，所述蝸輪一與空心蝸桿一嚙合傳動。

9、所述轉軸一上固定連接有凸輪一，所述凸輪一的下端與t形板搭接，所述t形板的下端固定連接有兩個連接豎板，兩個所述連接豎板的下端均與鋼筋壓板固定連接，所述鋼筋壓板的下側對應設置有支撐臺。

10、所述支撐臺的前后兩端分別與凹形架內部前后兩側固定連接，所述支撐臺通過其內部開設的兩個限制孔與兩個t形限制桿活動連接，兩個所述t形限制桿上均套接有彈簧一，兩個所述彈簧一的上端均與t形板固定連接，兩個所述彈簧一的下端均與支撐臺固定連接，兩個所述t形限制桿的上端均與t形板固定連接，所述凹形架的上端與步進電機固定連接。

11、所述鋼筋矯正機構包括安裝框架，所述安裝框架的前后兩端分別與兩個轉軸二的前后兩側活動連接，兩個所述轉軸二的后端均固定連接有蝸輪二，兩個所述蝸輪二均與空心蝸桿二嚙合傳動，所述空心蝸桿二通過其內部開設的兩個導向槽且與其上設置有兩個導向塊的轉動桿活動連接。

12、所述空心蝸桿二上活動連接有兩個支撐板，兩個所述支撐板的前端均與安裝框架固定連接，兩個所述轉軸二上均固定連接有凸輪二，兩個所述凸輪二的下端均與安裝座一的上端搭接，所述安裝座一的內部均設置有若干矯正輪一，所述安裝座一的下方對應設置有安裝座二，所述安裝座二的下端固定連接在安裝框架內部底面上。

13、所述安裝座二的內部設置有若干矯正輪二，且若干矯正輪二均與支撐臺相對應，所述安裝座一的前后兩端均固定連接有限制板，兩個所述限制板均通過其內部開設的兩個圓形孔且分別與四個固定桿二活動連接，四個所述固定桿二上均套接有彈簧二，四個所述彈簧二的上端均固定連接在安裝框架內部上表面，四個所述彈簧二的下端分別與兩個限制板固定連接，四個所述固定桿二的上下兩端分別與安裝框架內部上下兩側固定連接，所述安裝框架的后端與螺紋塊固定連接，所述安裝框架的前端與滑動塊固定連接。

14、本發明取得的技術效果為：

15、1、本發明通過設置的步進電機、鏈輪一、鏈輪二、轉動桿、空心蝸桿一以及蝸輪一之間的相互配合下能夠達到帶動轉軸一進行轉動的效果，通過轉軸一的轉動在設置的凸輪一、t形板、連接豎板、彈簧一以及t形限制桿的配合下能夠帶動鋼筋壓板向下進行移動，此時在設置的支撐臺的配合下即可達到對不同粗細程度鋼筋的固定效果，保證了鋼筋在進行矯正過程中的穩定性，同時使得該裝置的適用范圍得到提高，并且在對鋼筋一端進行固定的過程中通過轉動桿的轉動在設置的空心蝸桿二以及蝸輪二的作用下能夠達到帶動兩個轉軸二進行轉動的效果，通過兩個轉軸二的轉動在設置的凸輪二、安裝座一、限制板、彈簧二以及固定桿二的配合下能夠帶動若干矯正輪一向下進行移動直至其與鋼筋的上側搭接。

16、2、本發明通過設置的驅動電機、螺紋桿、螺紋塊、固定桿一以及滑動塊之間的相互配合能夠在對若干矯正輪一與鋼筋的上側相抵后帶動安裝框架向右進行移動，進而在設置的安裝座一以及安裝座二的配合下能夠帶動若干矯正輪一以及若干矯正輪二向右隨之進行移動，從而達到對趕緊的矯正過程，該裝置能夠在對不同粗細的鋼筋進行固定的過程中同時能夠調節若干矯正輪一的位置，保證在對鋼筋固定后同時實現對矯正輪一位置的調節過程，進而有效的降低了裝置的操作步驟，使得裝置在使用的過程中更加的便捷。

技術特征：

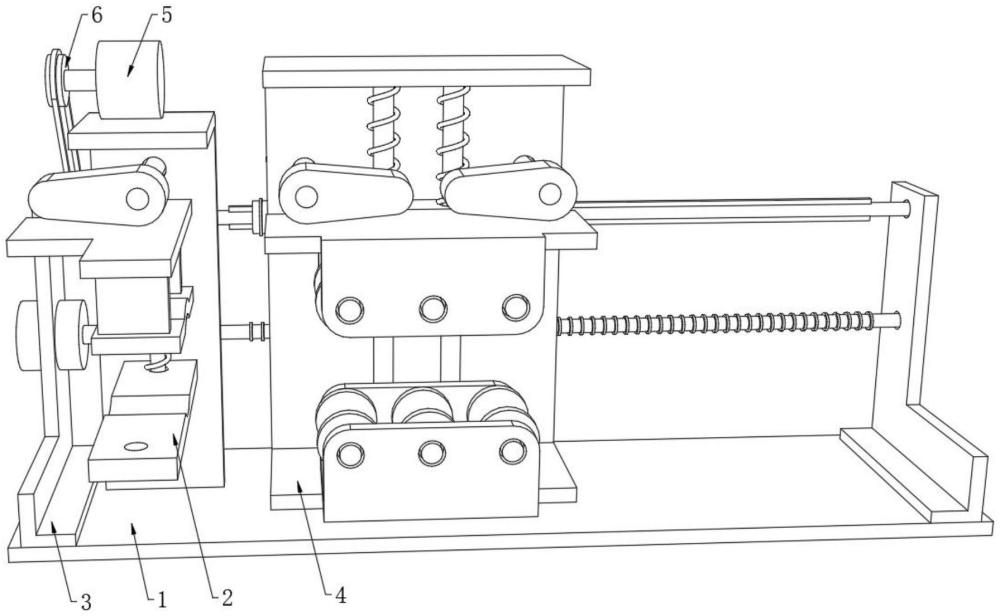

1.一種建筑工程用鋼筋矯正裝置，包括底座(1),其特征在于：所述底座(1)的上端固定連接有鋼筋固定機構(2)，所述鋼筋固定機構(2)的上端固定連接有步進電機(5)，所述步進電機(5)輸出軸上固定連接有鏈輪一(6)，所述鏈輪一(6)通過設置的鏈條與鏈輪二(9)傳動連接，所述鏈輪二(9)與驅動機構(3)固定連接；

2.根據權利要求1所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述驅動機構(3)包括兩個固定座(31)，兩個所述固定座(31)的下端均與底座(1)固定連接，左側所述固定座(31)上固定連接有驅動電機(33)，所述驅動電機(33)通過其上設置的輸出軸與螺紋桿(34)的一端固定連接。

3.根據權利要求2所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述螺紋桿(34)的另一端與右側固定座(31)活動連接，所述螺紋桿(34)與螺紋塊(8)螺紋連接，兩個所述固定座(31)的相對靠近端分別與固定桿一(32)的左右兩端固定連接，所述固定桿一(32)與滑動塊(7)滑動連接。

4.根據權利要求2所述的一種建筑工程用鋼筋矯正裝置，其特征在于：兩個所述固定座(31)分別與轉動桿(35)的左右兩端活動連接，所述轉動桿(35)的左側固定連接有鏈輪二(9)以及空心蝸桿一(36)，所述空心蝸桿一(36)與鋼筋固定機構(2)嚙合傳動，所述轉動桿(35)通過其上設置的兩個導向塊且與鋼筋矯正機構(4)活動連接。

5.根據權利要求4所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述鋼筋固定機構(2)包括凹形架(21)，所述凹形架(21)的下端與底座(1)固定連接，所述凹形架(21)的前后兩端分別與轉軸一(29)的前后兩側活動連接，所述轉軸一(29)的后端固定連接有蝸輪一(28)，所述蝸輪一(28)與空心蝸桿一(36)嚙合傳動。

6.根據權利要求5所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述轉軸一(29)上固定連接有凸輪一(210)，所述凸輪一(210)的下端與t形板(27)搭接，所述t形板(27)的下端固定連接有兩個連接豎板(26)，兩個所述連接豎板(26)的下端均與鋼筋壓板(25)固定連接，所述鋼筋壓板(25)的下側對應設置有支撐臺(22)。

7.根據權利要求6所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述支撐臺(22)的前后兩端分別與凹形架(21)內部前后兩側固定連接，所述支撐臺(22)通過其內部開設的兩個限制孔與兩個t形限制桿(23)活動連接，兩個所述t形限制桿(23)上均套接有彈簧一(24)，兩個所述t形限制桿(23)的上端均與t形板(27)固定連接，所述凹形架(21)的上端與步進電機(5)固定連接。

8.根據權利要求4所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述鋼筋矯正機構(4)包括安裝框架(41)，所述安裝框架(41)的前后兩端分別與兩個轉軸二(47)的前后兩側活動連接，兩個所述轉軸二(47)的后端均固定連接有蝸輪二(46)，兩個所述蝸輪二(46)均與空心蝸桿二(44)嚙合傳動，所述空心蝸桿二(44)通過其內部開設的兩個導向槽且與其上設置有兩個導向塊的轉動桿(35)活動連接。

9.根據權利要求8所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述空心蝸桿二(44)上活動連接有兩個支撐板(413)，兩個所述支撐板(413)的前端均與安裝框架(41)固定連接，兩個所述轉軸二(47)上均固定連接有凸輪二(45)，兩個所述凸輪二(45)的下端均與安裝座一(410)的上端搭接，所述安裝座一(410)的內部均設置有若干矯正輪一(411)，所述安裝座一(410)的下方對應設置有安裝座二(42)，所述安裝座二(42)的下端固定連接在安裝框架(41)內部底面上。

10.根據權利要求9所述的一種建筑工程用鋼筋矯正裝置，其特征在于：所述安裝座二(42)的內部設置有若干矯正輪二(43)，所述安裝座一(410)的前后兩端均固定連接有限制板(412)，兩個所述限制板(412)均通過其內部開設的兩個圓形孔且分別與四個固定桿二(49)活動連接，四個所述固定桿二(49)上均套接有彈簧二(48)，四個所述固定桿二(49)的上下兩端分別與安裝框架(41)內部上下兩側固定連接，所述安裝框架(41)的后端與螺紋塊(8)固定連接，所述安裝框架(41)的前端與滑動塊(7)固定連接。

技術總結
本發明屬于建筑工程技術領域，具體涉及一種建筑工程用鋼筋矯正裝置，包括底座,所述底座的上端固定連接有鋼筋固定機構，所述鋼筋固定機構的上端固定連接有步進電機。本發明通過設置的步進電機、鏈輪一、鏈輪二、轉動桿、空心蝸桿一以及蝸輪一之間的相互配合下能夠達到帶動轉軸一進行轉動的效果，通過轉軸一的轉動在設置的凸輪一、T形板、連接豎板、彈簧一以及T形限制桿的配合下能夠帶動鋼筋壓板向下進行移動，此時在設置的支撐臺的配合下即可達到對不同粗細程度鋼筋的固定效果，保證了鋼筋在進行矯正過程中的穩定性，同時使得該裝置的適用范圍得到提高。

技術研發人員：徐鵬,賈佳,何川,牛君廣,付華佩,高亮,趙祥霖
受保護的技術使用者：棗莊科技職業學院
技術研發日：
技術公布日：2025/4/28
