本技術涉及旋耕設備，特別是指一種菜心種植用旋耕設備。

背景技術：

1、菜心是十字花科是中國南部的特產蔬菜之一，一年四季均可播種。屬長日照植物，充足陽光會有利于生長發育，在肥沃疏松的壤土上生長良好，但多數品種對光周期要求并不嚴格。菜心在種植時需要對土地進行旋耕松土。

2、目前，菜心種植用旋耕設備在實際使用時，其旋耕刀具與整個設備大多是焊接在一起的，這樣當某個旋耕刀具損壞時，就需要將整個旋耕刀具的組件更換，較為浪費資源，且旋耕刀具的更換過程也較為麻煩。

技術實現思路

1、本實用新型提出一種菜心種植用旋耕設備，以解決現有旋耕刀具與整個設備大多是焊接在一起的，損壞時需要將整個旋耕刀具的組件更換的問題。

2、為了實現上述目的，本實用新型提供如下技術方案：一種菜心種植用旋耕設備，包括：

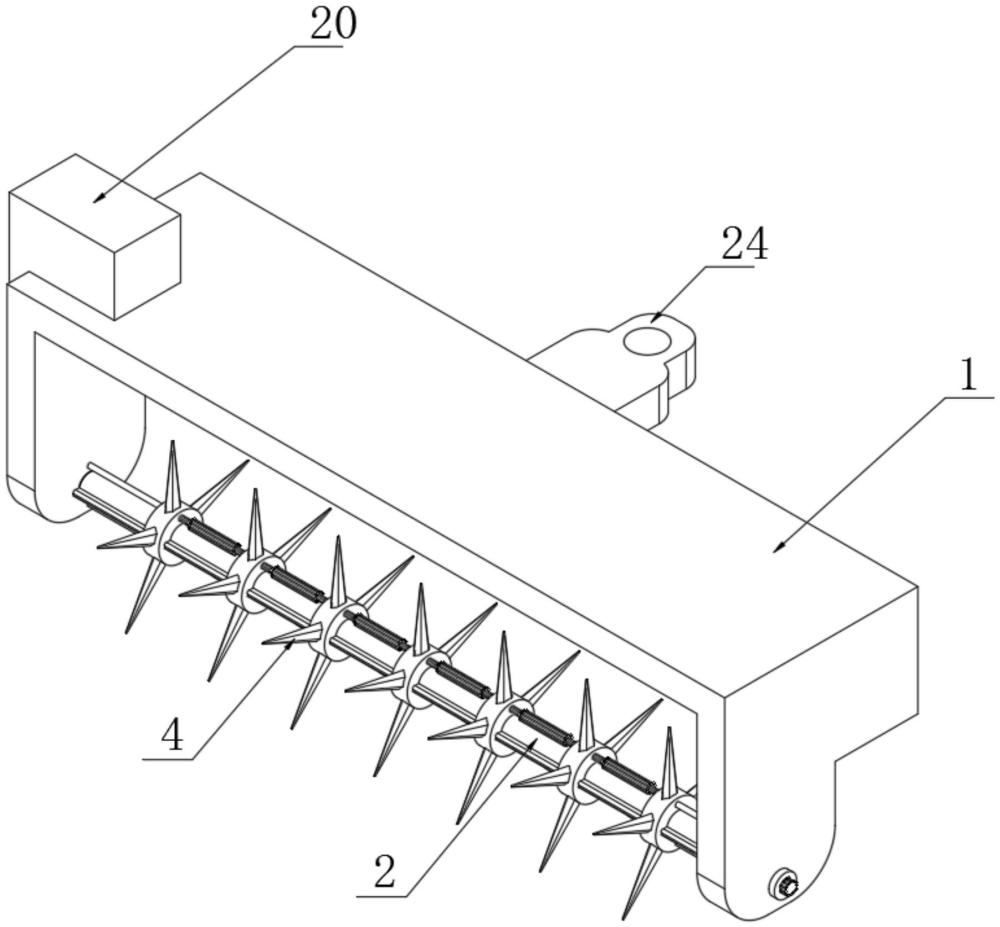

3、安裝框，所述安裝框內部設有轉動桿，所述轉動桿外端設有多個轉動塊，所述轉動塊外端固定設有多個旋耕刀；

4、第一連接桿和第二連接桿，所述第一連接桿和第二連接桿分別穿過安裝框兩側并與安裝框兩側之間通過軸承轉動連接，所述第一連接桿和第二連接桿分別設在轉動桿兩端，所述第一連接桿一端連接有動力組件；

5、兩個活動方形槽，兩個所述活動方形槽分別開設在第一連接桿和第二連接桿靠近轉動桿的端部，所述活動方形槽內部設有連接方形桿，所述轉動桿兩端均開設有連接方形槽，所述連接方形桿一端延伸入連接方形槽內部，所述連接方形桿另一端設有螺紋桿，兩個所述螺紋桿一端分別穿過第一連接桿和第二連接桿遠離轉動桿的一端并與其之間轉動連接，所述連接方形桿另一端開設有螺紋槽，所述螺紋桿另一端延伸入螺紋槽內部并與螺紋槽之間通過螺紋連接。

6、優選的，所述螺紋桿一端固定設有轉動頭，便于帶動螺紋桿進行轉動。

7、優選的，所述轉動桿外端一體連接有兩個限位條，所述轉動塊內端開設有兩個限位槽，所述限位條穿過限位槽內部，便于對轉動桿和轉動塊進行限位固定。

8、優選的，所述動力組件包括固定設在安裝框頂端的電機，所述電機的輸出軸連接有轉軸，所述轉軸一端固定設有第一皮帶輪，所述第一連接桿一端外側固定設有第二皮帶輪，所述第一皮帶輪與第二皮帶輪之間通過皮帶相連接，便于帶動轉動桿進行轉動。

9、優選的，所述安裝框一側固定設有防護殼，所述動力組件設在防護殼內部，所述第一連接桿上的螺紋桿一端穿過防護殼并延伸至外側，該所述螺紋桿端部的轉動頭設在防護殼外側，便于對動力組件進行防護。

10、優選的，位于兩側的兩個所述轉動塊外側均固定設有兩個固定桿，所述固定桿一端與安裝框內部側壁相接觸，兩側的兩個所述轉動塊內側和中間的轉動塊兩側均固定設有一個調節螺桿，兩個相鄰的所述調節螺桿之間設有一個調節螺套，兩個所述調節螺桿一端分別延伸入調節螺套兩端內部并與調節螺套之間通過螺紋連接，便于調節兩個轉動塊之間的距離。

11、優選的，所述安裝框頂端后側固定設有連接塊，便于和外部的動力機械連接。

12、在上述技術方案中，本實用新型提供的技術效果和優點：

13、(1)通過連接方形桿和連接方形槽將第一連接桿和第二連接桿與轉動桿連接在一起，進而將轉動桿限位固定在安裝框內部，使得轉動桿的固定和拆卸過程較為簡單便捷，這樣某個轉動塊和其上的旋耕刀的更換過程就較為簡單方便，避免了單個轉動塊和其上的旋耕刀損壞時需要更換整個轉動桿及其上的轉動塊和旋耕刀的情況出現，較為節約資源；

14、(2)通過增減轉動桿外端轉動塊和其上旋耕刀的數量，可以調節多個轉動塊和旋耕刀之間的間距，進而適用于更多的土地旋耕要求，適用性較高。

技術特征：

1.一種菜心種植用旋耕設備，其特征在于，包括：

2.根據權利要求1所述的一種菜心種植用旋耕設備，其特征在于：所述螺紋桿(10)一端固定設有轉動頭(12)。

3.根據權利要求1所述的一種菜心種植用旋耕設備，其特征在于：所述轉動桿(2)外端一體連接有兩個限位條(13)，所述轉動塊(3)內端開設有兩個限位槽(14)，所述限位條(13)穿過限位槽(14)內部。

4.根據權利要求1所述的一種菜心種植用旋耕設備，其特征在于：所述動力組件包括固定設在安裝框(1)頂端的電機(15)，所述電機(15)的輸出軸連接有轉軸(16)，所述轉軸(16)一端固定設有第一皮帶輪(17)，所述第一連接桿(5)一端外側固定設有第二皮帶輪(18)，所述第一皮帶輪(17)與第二皮帶輪(18)之間通過皮帶(19)相連接。

5.根據權利要求1所述的一種菜心種植用旋耕設備，其特征在于：所述安裝框(1)一側固定設有防護殼(20)，所述動力組件設在防護殼(20)內部，所述第一連接桿(5)上的螺紋桿(10)一端穿過防護殼(20)并延伸至外側，該所述螺紋桿(10)端部的轉動頭(12)設在防護殼(20)外側。

6.根據權利要求1所述的一種菜心種植用旋耕設備，其特征在于：位于兩側的兩個所述轉動塊(3)外側均固定設有兩個固定桿(21)，所述固定桿(21)一端與安裝框(1)內部側壁相接觸，兩側的兩個所述轉動塊(3)內側和中間的轉動塊(3)兩側均固定設有一個調節螺桿(22)，兩個相鄰的所述調節螺桿(22)之間設有一個調節螺套(23)，兩個所述調節螺桿(22)一端分別延伸入調節螺套(23)兩端內部并與調節螺套(23)之間通過螺紋連接。

7.根據權利要求1所述的一種菜心種植用旋耕設備，其特征在于：所述安裝框(1)頂端后側固定設有連接塊(24)。

技術總結
本技術涉及旋耕設備技術領域，且公開了一種菜心種植用旋耕設備，包括：安裝框，所述安裝框內部設有轉動桿，所述轉動桿外端設有多個轉動塊，所述轉動塊外端固定設有多個旋耕刀；第一連接桿和第二連接桿，所述第一連接桿一端連接有動力組件；兩個活動方形槽，所述活動方形槽內部設有連接方形桿；本技術通過連接方形桿和連接方形槽將第一連接桿和第二連接桿與轉動桿連接在一起，進而將轉動桿限位固定在安裝框內部，使得轉動桿的固定和拆卸過程較為簡單便捷，這樣某個轉動塊和其上的旋耕刀的更換過程就較為簡單方便，避免了單個轉動塊和其上的旋耕刀損壞時需要更換整個轉動桿及其上的轉動塊和旋耕刀的情況出現，較為節約資源。

技術研發人員：黃文杏,張沛君,張坡,張延輝,宋長付
受保護的技術使用者：平頂山天健農業有限公司
技術研發日：20240628
技術公布日：2025/4/28
