本技術涉及牧業機械，尤其涉及一種往復式割草機傳動部件。

背景技術：

1、割草機是一種常用的牧業機械，現有技術中申請號為202122054558.6的中國實用新型專利公開了一種往復式單動刀割草機的割刀驅動機構，該專利中動刀驅動桿的前端一般通過一個金屬片彎折后轉動連接在擺臂上，上述連接結構存在的問題：金屬片彎折轉動部位容易磨損，使用壽命低，不易維修更換。

技術實現思路

1、基于上述問題，本實用新型的目的是提供一種往復式割草機傳動部件，本實用新型采用如下技術方案：

2、本實用新型提供了一種往復式割草機傳動部件，包括座板，所述座板上設置有主軸套和擺臂上軸，所述主軸套中轉動連接有主軸，所述主軸的一端與動力裝置連接，所述主軸的一端與曲柄盤固定，所述曲柄盤上固定有偏心軸，所述偏心軸上轉動連接有驅動臂，所述驅動臂在遠離所述偏心軸的一端與擺臂的中部轉動連接，所述擺臂的上端轉動連接在所述擺臂上軸上，所述擺臂上軸固定在所述座板上，所述擺臂的下端設置有動刀驅動桿，所述動刀驅動桿的一端與所述擺臂轉動連接，另一端與刀桿座轉動連接，所述刀桿座與動刀固定連接。

3、優選地，所述動刀驅動桿在遠離所述擺臂設置有螺紋孔，所述螺紋孔中連接有螺桿，所述螺桿上設置有鎖緊螺母和調節螺母，所述鎖緊螺母與所述螺桿螺紋連接，且所述鎖緊螺母抵在所述動刀驅動桿上，所述調節螺母與所述螺桿固定；所述螺桿在遠離所述螺紋孔的一端轉動連接有鉸接頭，所述鉸接頭轉動連接在所述刀桿座上。

4、優選地，所述螺桿在遠離所述螺紋孔的一端固定有限位環，所述限位環的外側罩設有限位帽，所述限位帽固定在所述鉸接頭上。

5、優選地，所述擺臂為半圓形。

6、優選地，所述擺臂的凹面方向背離所述動刀方向。

7、優選地，所述刀桿座與動刀通過螺栓固定。

8、與現有技術相比，本實用新型的有益技術效果：

9、本實用新型通過設置動刀驅動桿及刀桿座代替原先的彎折金屬片結構，能有效提高部件的使用壽命，同時便于零部件的維修更換。

技術特征：

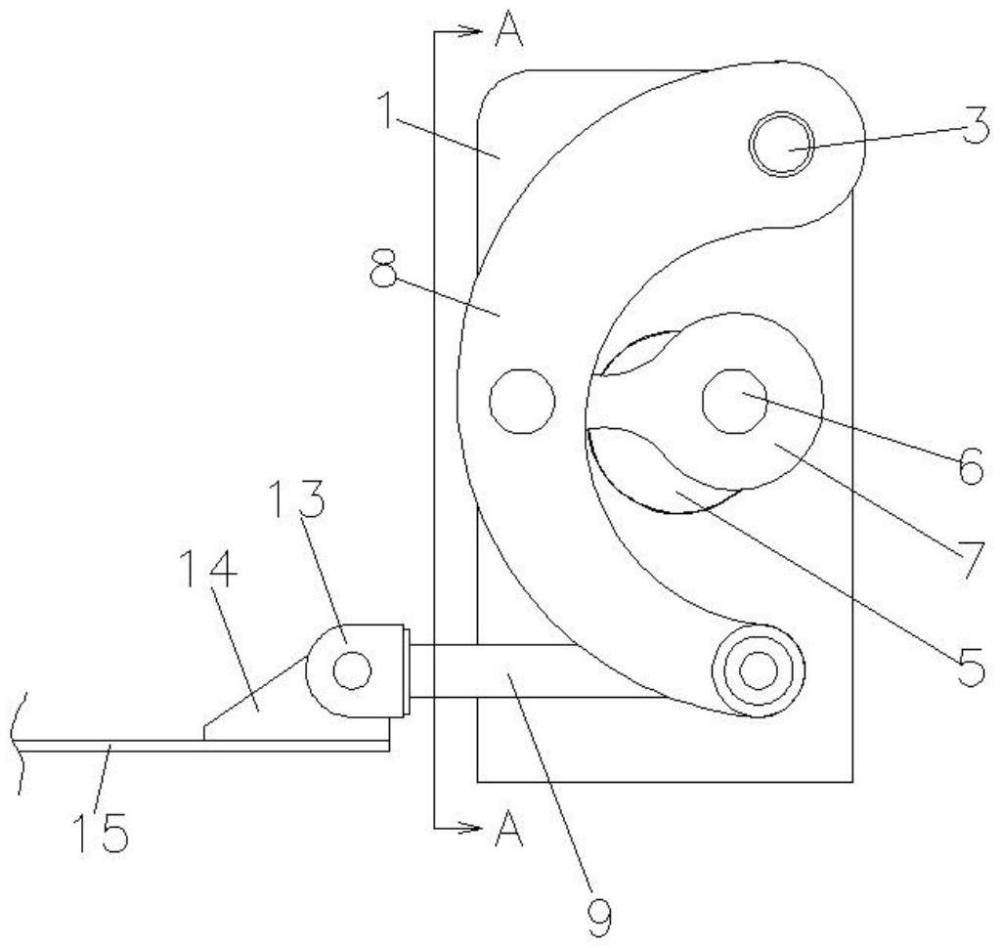

1.一種往復式割草機傳動部件，包括座板(1)，所述座板(1)上設置有主軸套(2)和擺臂上軸(3)，所述主軸套(2)中轉動連接有主軸(4)，所述主軸(4)的一端與動力裝置連接，所述主軸(4)的一端與曲柄盤(5)固定，所述曲柄盤(5)上固定有偏心軸(6)，所述偏心軸(6)上轉動連接有驅動臂(7)，所述驅動臂(7)在遠離所述偏心軸(6)的一端與擺臂(8)的中部轉動連接，所述擺臂(8)的上端轉動連接在所述擺臂上軸(3)上，所述擺臂上軸(3)固定在所述座板(1)上，其特征在于：所述擺臂(8)的下端設置有動刀驅動桿(9)，所述動刀驅動桿(9)的一端與所述擺臂(8)轉動連接，另一端與刀桿座(14)轉動連接，所述刀桿座(14)與動刀(15)固定連接。

2.根據權利要求1所述的往復式割草機傳動部件，其特征在于：所述動刀驅動桿(9)在遠離所述擺臂(8)設置有螺紋孔(901)，所述螺紋孔(901)中連接有螺桿(10)，所述螺桿(10)上設置有鎖緊螺母(11)和調節螺母(12)，所述鎖緊螺母(11)與所述螺桿(10)螺紋連接，且所述鎖緊螺母(11)抵在所述動刀驅動桿(9)上，所述調節螺母(12)與所述螺桿(10)固定；所述螺桿(10)在遠離所述螺紋孔(901)的一端轉動連接有鉸接頭(13)，所述鉸接頭(13)轉動連接在所述刀桿座(14)上。

3.根據權利要求2所述的往復式割草機傳動部件，其特征在于：所述螺桿(10)在遠離所述螺紋孔(901)的一端固定有限位環(16)，所述限位環(16)的外側罩設有限位帽(17)，所述限位帽(17)固定在所述鉸接頭(13)上。

4.根據權利要求1所述的往復式割草機傳動部件，其特征在于：所述擺臂(8)為半圓形。

5.根據權利要求1所述的往復式割草機傳動部件，其特征在于：所述擺臂(8)的凹面方向背離所述動刀(15)方向。

6.根據權利要求1所述的往復式割草機傳動部件，其特征在于：所述刀桿座(14)與動刀(15)通過螺栓固定。

技術總結
本技術涉及牧業機械技術領域，尤其涉及一種往復式割草機傳動部件，包括座板、主軸套和主軸，主軸的一端與曲柄盤固定，曲柄盤上固定有偏心軸，偏心軸上轉動連接有驅動臂，驅動臂在遠離偏心軸的一端與擺臂的中部轉動連接，擺臂的上端轉動連接在擺臂上軸上，擺臂的下端設置有動刀驅動桿，動刀驅動桿的一端與擺臂轉動連接，另一端與刀桿座轉動連接，所述刀桿座與動刀固定連接。本技術通過設置動刀驅動桿及刀桿座代替原先的彎折金屬片結構，能有效提高部件的使用壽命，同時便于零部件的維修更換。

技術研發人員：程德剛
受保護的技術使用者：程德剛
技術研發日：20240628
技術公布日：2025/4/28
