本技術屬于施肥播種機，尤其涉及一種雙驅雙混傳動驅動施肥播種機。

背景技術：

1、目前市場上的施肥播種機的驅動方式主要有四種方式：拖輥驅動、地輪驅動、電機驅動、二軸驅動。且市場中使用的施肥播種機也僅僅是依靠上述四種驅動方式之一進行驅動播種，功能較為單一，當其中的驅動組件損壞后，整個播種機就無法正常工作，需要停止播種作業進行維修，從而會耽誤播種作業，并且長期的使用一種驅動方式，驅動組件長期工作，驅動組件的零部件可能會因?yàn)槟p和疲勞出現損壞或松動，會影響其正常運轉，為此本實用新型提供一種雙驅雙混傳動驅動施肥播種機。

技術實現思路

1、本實用新型目的在于提供一種雙驅雙混傳動驅動施肥播種機，以解決背景技術中所提出的技術問題。

2、為實現上述目的，本實用新型的具體技術方案如下：一種雙驅雙混傳動驅動施肥播種機，包括支撐底座，所述支撐底座的頂部通過支撐架連接有盛料箱，所述盛料箱通過隔板分成肥箱和種箱，其特征在于：位于支撐底座的右側安裝有拖輥側壁，所述拖輥側壁的底端通過拖輥軸連接有拖輥，所述拖輥側壁的頂端設有過橋軸，且拖輥與過橋軸之間通過第一鏈條傳動連接；

3、位于成肥箱下料處設有肥電機軸和播肥軸，所述肥電機軸和播肥軸通過第二鏈條傳動連接，且播肥軸與過橋軸之間通過第三鏈條傳動連接；

4、位于種箱下料處設有種電機軸和播種軸，所述種電機軸和播種軸通過第四鏈條傳動連接，且播種軸與過橋軸通過第五鏈條傳動連接。

5、優選的，所述盛料箱的一側安裝有肥電機和種電機，所述肥電機的輸出端與肥電機軸連接，所述種電機的輸出端與種電機軸連接。

6、優選的，所述肥電機軸包括為肥電機鏈輪，且肥電機鏈輪內裝單向軸承，所述播肥軸由播肥軸內鏈輪和播肥軸外鏈輪組成，且播肥軸外鏈輪內裝單向軸承。

7、優選的，所述種電機軸包括種電機鏈輪，且種電機鏈輪內裝單向軸承，所述播種軸由播種軸內鏈輪和播種軸外鏈輪組成，且播種軸外鏈輪內裝單向軸承。

8、優選的，所述拖輥軸包括有拖輥鏈輪，所述過橋軸包括有過橋軸鏈輪，所述第一鏈條用于拖輥鏈輪和過橋軸鏈輪之間傳動。

9、優選的，所述第二鏈條用于肥電機鏈輪和播肥軸內鏈輪之間傳動，所述第三鏈條用于播肥軸外鏈輪和過橋軸鏈輪之間傳動，所述第四鏈條用于種電機鏈輪和播種軸內鏈輪之間傳動，所述第五鏈條用于播種軸外鏈輪和過橋軸鏈輪之間傳動。

10、本實用新型的一種雙驅雙混傳動驅動施肥播種機具有以下優點：

11、該一種雙驅雙混傳動驅動施肥播種機，通過拖輥、過橋軸、肥電機軸、播肥軸、種電機軸和播種軸之間的配合，將拖輥驅動和電機驅動兩種方式進行結合，使整個施肥播種機具有兩種播種方式解決了現有技術中使用單一驅動播種方式單一的問題，可以隨時切換驅動方式，避免其中一種驅動方式狀態停滯時，致使整個播種機無法進行播種作業，從而延誤播種作業的問題。

技術特征：

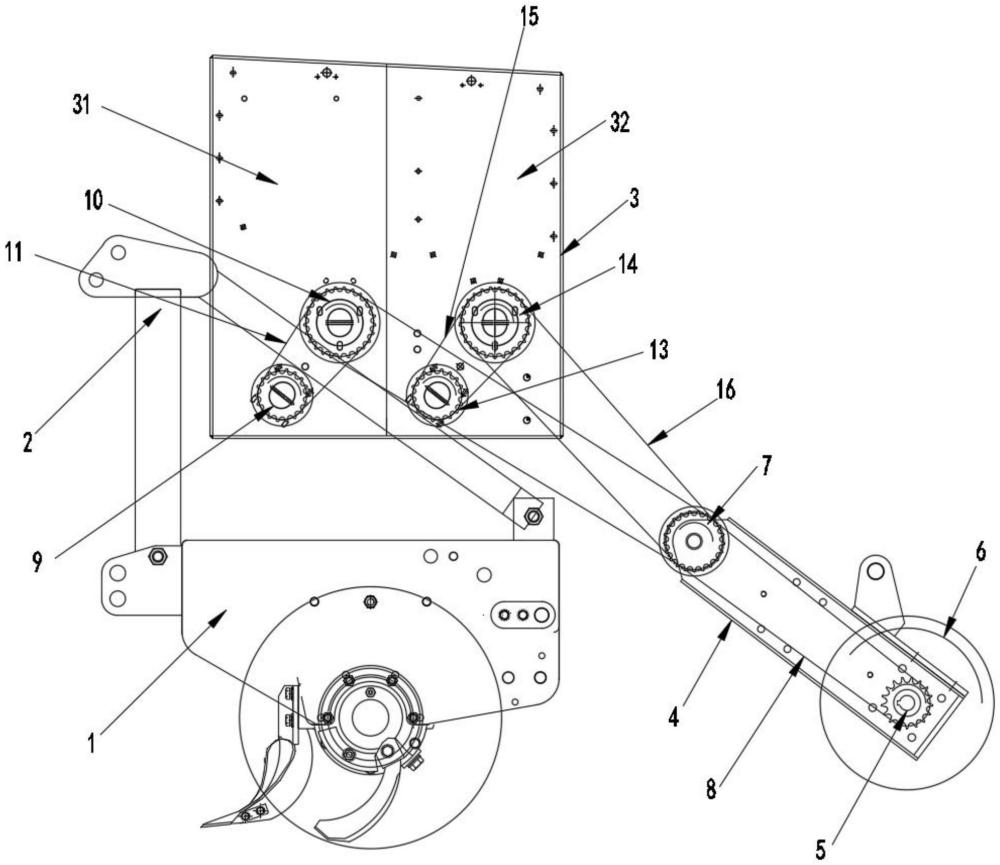

1.一種雙驅雙混傳動驅動施肥播種機，包括支撐底座（1），所述支撐底座（1）的頂部通過支撐架（2）連接有盛料箱（3），所述盛料箱（3）通過隔板分成肥箱（31）和種箱（32），其特征在于：位于支撐底座（1）的右側安裝有拖輥側壁（4），所述拖輥側壁（4）的底端通過拖輥軸（5）連接有拖輥（6），所述拖輥側壁（4）的頂端設有過橋軸（7），且拖輥（6）與過橋軸（7）之間通過第一鏈條（8）傳動連接；

2.根據權利要求1所述的一種雙驅雙混傳動驅動施肥播種機，其特征在于：所述盛料箱（3）的一側安裝有肥電機（17）和種電機（18），所述肥電機（17）的輸出端與肥電機軸（9）連接，所述種電機（18）的輸出端與種電機軸（13）連接。

3.根據權利要求1所述的一種雙驅雙混傳動驅動施肥播種機，其特征在于：所述肥電機軸（9）包括為肥電機鏈輪（91），且肥電機鏈輪（91）內裝單向軸承，所述播肥軸（10）由播肥軸內鏈輪（101）和播肥軸外鏈輪（102）組成，且播肥軸外鏈輪（102）內裝單向軸承。

4.根據權利要求1所述的一種雙驅雙混傳動驅動施肥播種機，其特征在于：所述種電機軸（13）包括種電機鏈輪（131），且種電機鏈輪（131）內裝單向軸承，所述播種軸（14）由播種軸內鏈輪（141）和播種軸外鏈輪（142）組成，且播種軸外鏈輪（142）內裝單向軸承。

5.根據權利要求1所述的一種雙驅雙混傳動驅動施肥播種機，其特征在于：所述拖輥軸（5）包括有拖輥鏈輪（51），所述過橋軸（7）包括有過橋軸鏈輪（71），所述第一鏈條（8）用于拖輥鏈輪（51）和過橋軸鏈輪（71）之間傳動。

6.根據權利要求1所述的一種雙驅雙混傳動驅動施肥播種機，其特征在于：所述第二鏈條（11）用于肥電機鏈輪（91）和播肥軸內鏈輪（101）之間傳動，所述第三鏈條（12）用于播肥軸外鏈輪（102）和過橋軸鏈輪（71）之間傳動，所述第四鏈條（15）用于種電機鏈輪（131）和播種軸內鏈輪（141）之間傳動，所述第五鏈條（16）用于播種軸外鏈輪（142）和過橋軸鏈輪（71）之間傳動。

技術總結
本技術公開了一種雙驅雙混傳動驅動施肥播種機，包括支撐底座，所述支撐底座的頂部通過支撐架連接有盛料箱，所述盛料箱通過隔板分成肥箱和種箱，其特征在于：位于支撐底座的右側安裝有拖輥側板，所述拖輥側壁的底端通過拖輥軸連接有拖輥，所述拖輥側壁的頂端設有過橋軸，且拖輥與過橋軸之間通過第一鏈條傳動連接。該一種雙驅雙混傳動驅動施肥播種機，通過拖輥、過橋軸、肥電機軸、播肥軸、種電機軸和播種軸之間的配合，將拖輥驅動和電機驅動兩種方式進行結合，使整個施肥播種機具有兩種播種方式解決了現有技術中使用單一驅動播種方式單一的問題，可以隨時切換驅動方式，避免其中一種驅動方式狀態停滯時，致使整個播種機無法進行播種作業。

技術研發人員：馮亦工,賈朝元,陸群,張順國
受保護的技術使用者：江蘇神農農業裝備有限公司
技術研發日：20240705
技術公布日：2025/4/28
