本發明涉及農用機械，特別涉及一種鴨嘴式穴播器、播種單體及整機。

背景技術：

1、現有的鴨嘴式穴播器單體施肥時，液肥管固定在鴨嘴式穴播器的內壁上，液態肥通過噴嘴噴出，如圖1所示，由此至少會產生以下問題：

2、1、由于噴嘴固定在穴播器孔中，只能將肥噴灑在土壤的表面，肥料無法到達種子的根系。

3、2、由于土壤凹凸不平的復雜環境，凸起的土塊容易阻擋噴嘴噴出的肥料，造成施肥不能到達預定位置。

4、3、通常采用的單根液肥管，使得施肥范圍有限，不能對種子的周圍進行全面施肥。

5、4、由于噴嘴固定在鴨嘴式穴播器的孔外側邊緣，噴嘴在工作過程中與潮濕的土壤多次接觸容易被堵塞。

6、同時，采用鴨嘴式穴播器對塊莖類的種子播種施肥時，由于其類球特性且形狀不規則，種子落地速度較大，容易出現彈跳的情況，導致偏離預定播種位置，使株距與播深難以控制。

7、并且，在丘陵山地、以及復雜地形、地面不平整施肥，播種機播種時的振動較大，造成播種施肥不平穩，因不斷的調整播種單體的平衡使得播種機功耗變大，播種效率低。

8、綜上，現有的鴨嘴式播種機無法適應丘陵地區的播種施肥要求，導致播種質量差，施肥效果差，影響產量。

技術實現思路

1、為此，本發明提出一種鴨嘴式穴播器，以解決背景技術中所提到的問題，克服現有技術中存在的不足。

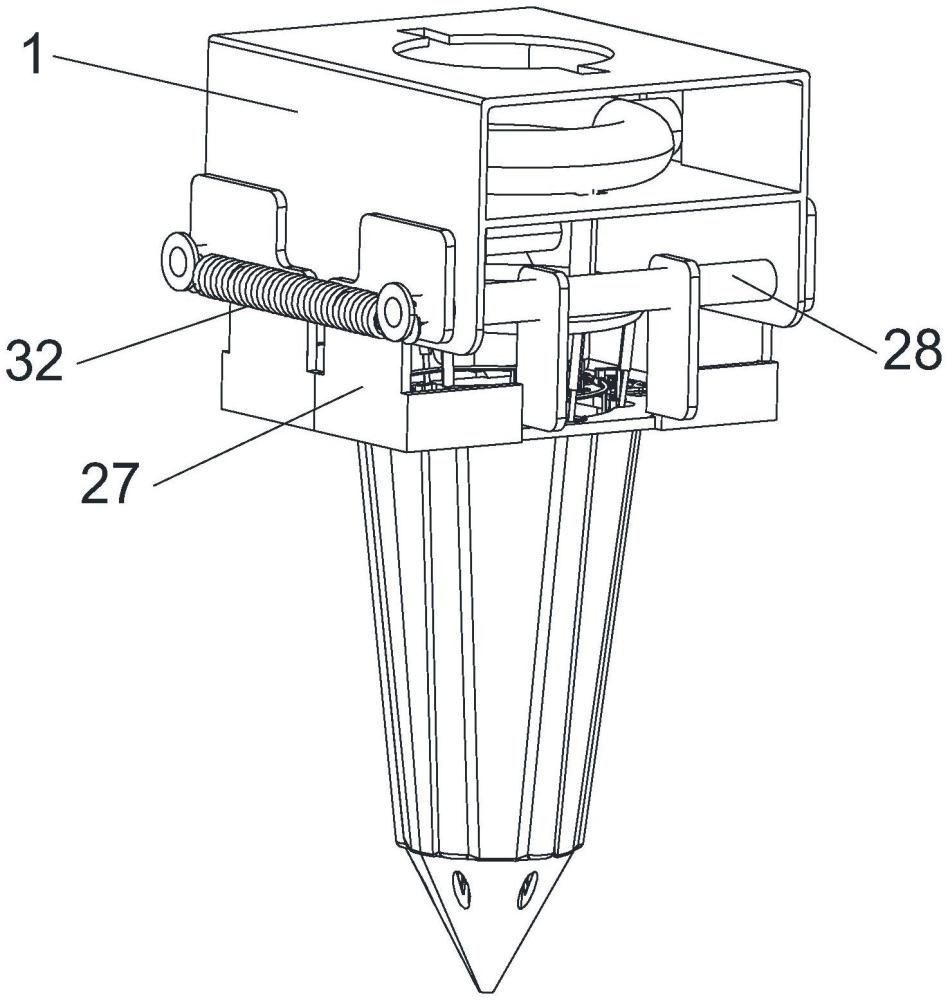

2、為了實現上述目的，本發明提供一種鴨嘴式穴播器，包括支撐座、第一鴨嘴主體和第二鴨嘴主體，支撐座分別與第一鴨嘴主體和第二鴨嘴主體鉸接，還包括第一針管組件和第二針管組件；第一鴨嘴主體內設置至少一個第一針管組件，第二鴨嘴主體內設置至少一個第二針管組件，第一針管組件與第二針管組件組成環形施肥通道；第一針管組件包括：

3、內管、外硬管和針頭，外硬管套在內管的外側，內管的一端與輸肥管連通，內管的另一端與針頭連通，外硬管遠離輸肥管的一端與針頭固定連接；第一鴨嘴主體的底端設置針孔，針孔與針頭相對，施肥時，外硬管能夠帶動針頭從針孔中伸出施肥。

4、優選的，第一針管組件還包括第一環形架、連接環和半環，外硬管靠近輸肥管的一端與連接環連接，外硬管遠離輸肥管的一端與半環滑動連接，半環固定在第一鴨嘴主體的內壁上，連接環與第一環形架轉動連接。

5、優選的，第一針管組件還包括彈簧，彈簧套在外硬管的外側，彈簧的一端與連接環抵接，彈簧的另一端與半環抵接。

6、優選的，第一針管組件還包括固定環，第一鴨嘴主體的內壁開設針管槽，固定環固定在針管槽的一端，內管穿過固定環，并能夠相對固定環滑動，彈簧嵌入到針管槽中，針管槽的深度小于彈簧的直徑。

7、優選的，第一鴨嘴主體的頂端向外水平延伸出第一支撐板，第二鴨嘴主體的頂端向外水平延伸出第二支撐板，第一針管組件還包括第一按壓組件，第一按壓組件包括：

8、第一卡扣、第二卡扣、第一按壓拉線、第一滑軌和第一滑塊，第一卡扣固定在第一支撐板上，第二卡扣固定在第二支撐板上，第一滑塊與第一滑軌配合，第一滑軌豎直設在第一支撐板靠近第一鴨嘴主體的一側，第一按壓拉線的一端固定在第二卡扣上，第一按壓拉線的另一端依次穿過第一卡扣和第一滑軌的底端，并與第一滑塊的底部連接，第一滑塊遠離第一滑軌的一側與第一環形架轉動連接。

9、優選的，還包括圓形管和連通管，第一針管組件還包括環形管，環形管設置在第一環形架的上方，圓形管設置在環形管的上方，圓形管通過連通管與環形管連接，環形管通過輸肥管與內管的一端連通，輸肥管為伸縮輸肥管。

10、優選的，支撐座為u形，第一支撐板的兩側向上延伸出第一側板和第二側板，第一側板與第二側板相對，支撐座插入到第一側板和第二側板之間，還包括開合組件，開合組件包括：

11、第一旋轉軸、第二旋轉軸、第一固定件、第二固定件和拉簧，支撐座通過第一旋轉軸與第一鴨嘴主體鉸接，支撐座通過第二旋轉軸與第二鴨嘴主體鉸接，第一固定件固定在第一側板上，第二固定件固定在支撐座靠近第一側板的側面上，拉簧的一端與第一旋轉軸靠近第二側板的一端連接，拉簧的另一端與第二旋轉軸靠近第二側板的一端連接，第一固定件垂直方向的高度和第二固定件的垂直方向的高度高于第一旋轉軸。

12、本發明還公開了一種播種單體，包括上述的鴨嘴式穴播器，還包括機架和傳動組件，傳動組件與鴨嘴式穴播器連接，傳動組件包括：

13、動力輸入軸、曲柄飛輪軸、上曲柄飛輪、下曲柄飛輪、連桿和播種搖臂；動力輸入軸設置在機架的底端，曲柄飛輪軸設置在機架的頂端，動力輸入軸與曲柄飛輪軸通過齒輪齒條傳動連接，動力輸入軸的一端與下曲柄飛輪的一端連接，下曲柄飛輪的另一端與播種搖臂的一端鉸接，播種搖臂的另一端與支撐座連接，上曲柄飛輪的一端與曲柄飛輪軸連接，上曲柄飛輪的另一端與連桿的一端鉸接，連桿的另一端與播種搖臂鉸接。

14、優選的，還包括拉線搖臂、拉線、投種斗、拉線搖臂設置在機架的頂端，上曲柄飛輪軸的另一端設置凸輪，所屬凸輪與拉線搖臂配合，拉線搖臂的一端與拉線連接，拉線的另一端穿過第二固定件與第一固定件連接，投種斗設置在支撐座上，投種的出口端與環形施肥通道相對。

15、本發明還公開了一種播種整機，包括至少兩個并排設置如上所述的播種單體，還包括液肥桶、輸液總管，每兩個相鄰的播種單體與一個輸液總管的一端連接，輸液總管的另一端與液肥桶連接。

16、本發明的鴨嘴式穴播器所具有的優點和有益效果為：

17、1、在施肥時，針頭從針孔中伸出扎入到土壤中進行施肥，肥料更容易到達種子的根系部位。在施肥完成后，針頭從針孔縮回到鴨嘴主體內部，避免土壤堵塞針孔。種子在環形施肥通道中與多個外硬管發生碰撞或者摩擦，既能減小種子的下落速度，使種子到達地面的預定位置不容易發生彈跳，又能擴大施肥范圍。

18、2、通過整機的上曲柄飛輪和下曲柄飛輪可平衡一部分振動，輔助調節機體的平衡，使播種施肥作業更加的平穩，減小播種機的功耗，提升播種質量。

19、本發明附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種鴨嘴式穴播器，包括支撐座、第一鴨嘴主體和第二鴨嘴主體，所述支撐座分別與所述第一鴨嘴主體和所述第二鴨嘴主體鉸接，其特征在于，還包括第一針管組件和第二針管組件；所述第一鴨嘴主體內設置至少一個所述第一針管組件，所述第二鴨嘴主體內設置至少一個所述第二針管組件，所述第一針管組件與所述第二針管組件組成環形施肥通道；所述第一針管組件包括：

2.如權利要求1所述的一種鴨嘴式穴播器，其特征在于，所述第一針管組件還包括第一環形架、連接環和半環，所述外硬管靠近所述輸肥管的一端與所述連接環連接，所述外硬管遠離所述輸肥管的一端與所述半環滑動連接，所述半環固定在所述第一鴨嘴主體的內壁上，所述連接環與所述第一環形架轉動連接。

3.如權利要求2所述的一種鴨嘴式穴播器，其特征在于，所述第一針管組件還包括彈簧，所述彈簧套在所述外硬管的外側，所述彈簧的一端與所述連接環抵接，所述彈簧的另一端與所述半環抵接。

4.如權利要求3所述的一種鴨嘴式穴播器，其特征在于，所述第一針管組件還包括固定環，所述第一鴨嘴主體的內壁開設針管槽，所述固定環固定在所述針管槽的一端，所述內管穿過所述固定環，并能夠相對所述固定環滑動，所述彈簧嵌入到所述針管槽中，所述針管槽的深度小于所述彈簧的直徑。

5.如權利要求4所述的一種鴨嘴式穴播器，其特征在于，所述第一鴨嘴主體的頂端向外水平延伸出第一支撐板，所述第二鴨嘴主體的頂端向外水平延伸出第二支撐板，所述第一針管組件還包括第一按壓組件，所述第一按壓組件包括：

6.如權利要求5所述的一種鴨嘴式穴播器，其特征在于，還包括圓形管和連通管，所述第一針管組件還包括環形管，所述環形管設置在所述第一環形架的上方，所述圓形管設置在所述環形管的上方，所述圓形管通過連通管與所述環形管連接，所述環形管通過所述輸肥管與所述內管的一端連通，所述輸肥管為伸縮輸肥管。

7.如權利要求5所述的一種鴨嘴式穴播器，其特征在于，所述支撐座為u形，所述第一支撐板的兩側向上延伸出第一側板和第二側板，所述第一側板與所述第二側板相對，所述支撐座插入到所述第一側板和所述第二側板之間，還包括開合組件，所述開合組件包括：

8.一種播種單體，其特征在于，包括如權利要求7所述的鴨嘴式穴播器，還包括機架和傳動組件，所述傳動組件與所述鴨嘴式穴播器連接，所述傳動組件包括：

9.如權利要求8所述的一種播種單體，其特征在于，還包括拉線搖臂、拉線、投種斗、所述拉線搖臂設置在所述機架的頂端，所述上曲柄飛輪軸的另一端設置凸輪，所屬凸輪與所述拉線搖臂配合，所述拉線搖臂的一端與所述拉線連接，所述拉線的另一端穿過所述第二固定件與所述第一固定件連接，所述投種斗設置在所述支撐座上，所述投種的出口端與所述環形施肥通道相對。

10.一種播種整機，其特征在于，包括至少兩個并排設置的如權利要求8-9任一項所述的播種單體，還包括液肥桶、輸液總管，每兩個相鄰的所述播種單體與一個所述輸液總管的一端連接，所述輸液總管的另一端與所述液肥桶連接。

技術總結
本發明公開了一種鴨嘴式穴播器，包括支撐座、第一鴨嘴主體和第二鴨嘴主體，支撐座分別與第一鴨嘴主體和第二鴨嘴主體鉸接，還包括第一針管組件和第二針管組件；第一鴨嘴主體內設置至少一個第一針管組件，第二鴨嘴主體內設置至少一個第二針管組件，第一針管組件與第二針管組件組成環形施肥通道；在施肥時，針頭從針孔中伸出扎入到土壤中進行液肥施肥，肥料更容易到達種子的根系部位。本發明還公開了一種播種整機，通過整機的上曲柄飛輪和下曲柄飛輪可平衡一部分振動，輔助調節機體的平衡，使播種施肥作業更加的平穩，減小播種機的功耗，提升播種質量。

技術研發人員：竹筱歆,齊鈺,李季成,呂金慶,馬海欽,陳禹軒,高強,任曉桐
受保護的技術使用者：東北農業大學
技術研發日：
技術公布日：2025/4/28
