本技術涉及油菜施肥，具體是一種油菜用定量施肥裝置。

背景技術：

1、油菜是一種優良的作物，成熟的油菜當中具有豐富的植物油，并且能夠經過壓榨供人們食用，經油菜壓榨出來的菜籽油當中富含不飽和脂肪酸，能夠很好的被人體吸收，并且吸收的效率達到99％，油菜在整個生長發育過程中，需要多種營養元素，其中以氮、磷、鉀三種肥料要素的需求量最大，微量硼也是油菜容易缺乏和反應敏感的元素，在施肥的時候需要將肥施到油菜籽的旁邊。

2、現有的在給油菜施肥的時候大多數靠人工從裝肥料的桶內抓取小把肥料，然后挨個給每處的油菜洞內施肥，又或者通過施肥器進行施肥，但是在進行操作時，經常會出現所施的肥料過多或較少的情況，肥料過多會出現燒苗現象，過少會導致肥效不夠的情況，即會對油菜的生長造成影響。

技術實現思路

1、本實用新型的目的在于提供一種油菜用定量施肥裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種油菜用定量施肥裝置，包括安裝座，所述安裝座上設置有安裝架，所述安裝架上設置有肥料箱，所述安裝座下方外側設置有連接件，所述連接件外側設置有輪子，所述連接件上設置有電動升降桿，所述電動升降桿連接安裝座底部，所述肥料箱內側底部設置有出料口，所述出料口內側設置有錐形堵塞，所述安裝座下方內側設置有排料管，所述排料管上設置有連接管，所述連接管連接出料口底部，所述連接管內側設置有滑槽，所述滑槽上設置有擋板，所述排料管內側設置有推板，所述安裝座底部一側設置有安裝件。

4、在本實用新型的一種優選實施方式中，所述安裝座上方一側設置有調節伸縮桿，所述調節伸縮桿頂部設置有推把。

5、在本實用新型的一種優選實施方式中，所述肥料箱頂部設置有頂蓋，所述頂蓋上設置有進料口。

6、在本實用新型的一種優選實施方式中，所述頂蓋內側底部設置有電動伸縮桿，所述電動伸縮桿連接錐形堵塞。

7、在本實用新型的一種優選實施方式中，所述安裝件上方兩側設置有第一電動推桿，所述第一電動推桿連接擋板外側。

8、在本實用新型的一種優選實施方式中，所述擋板上下兩側設置有滑條，所述滑槽內部上下兩側設置有滑軌，所述滑條在滑軌上滑動。

9、在本實用新型的一種優選實施方式中，所述安裝件底部設置有第二電動推桿，所述第二電動推桿連接推板。

10、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

11、有益效果：該裝置在進行施肥時，通過底部的出料口進行出料，通過電動伸縮桿帶動錐形堵塞進行調節，即調節錐形堵塞的高度，從而可調節出料口的出料速度，通過第一電動推桿帶動擋板在滑槽上進行伸縮，通過滑條在滑軌上滑動，從而使擋板在滑動時保持穩定，即對連接管內部進行阻擋，從而停止進行下料，通過有規律的進行伸縮，從而使每次的落料均相同，從而進行定量施肥，在肥料落到排料管中后，通過第二電動推桿推動推板，從而將排料管內部的肥料推出排料管，即進行施肥。

12、上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。本實用新型的具體實施方式由以下實施例及其附圖詳細給出。

技術特征：

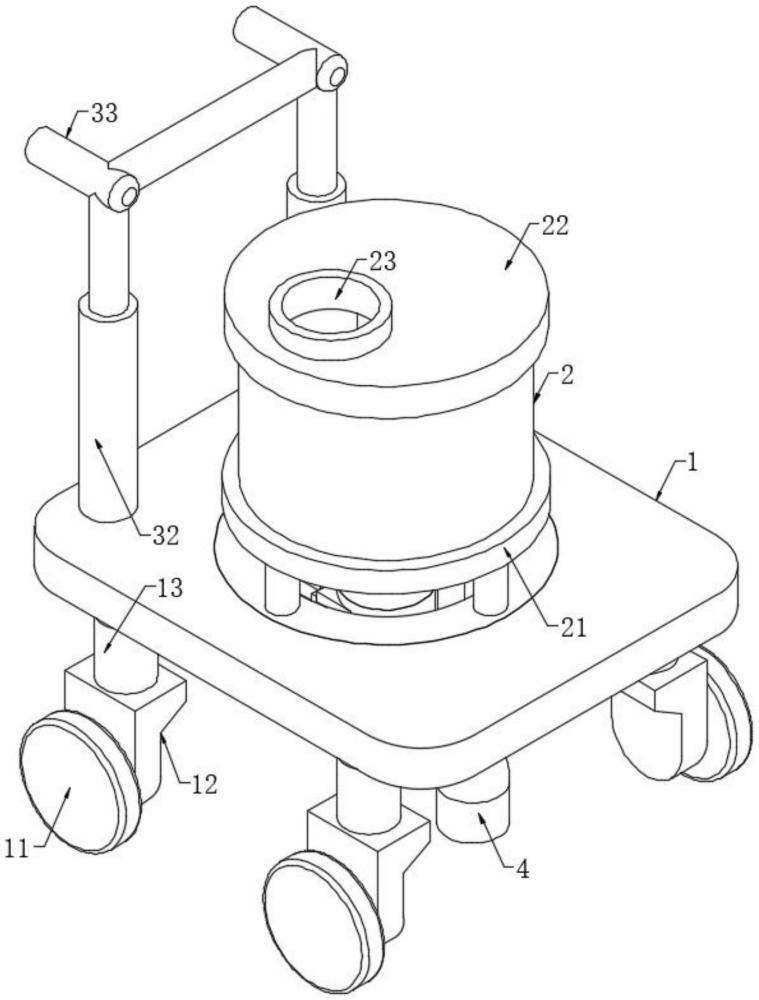

1.一種油菜用定量施肥裝置，包括安裝座(1)，其特征在于：所述安裝座(1)上設置有安裝架(21)，所述安裝架(21)上設置有肥料箱(2)，所述安裝座(1)下方外側設置有連接件(12)，所述連接件(12)外側設置有輪子(11)，所述連接件(12)上設置有電動升降桿(13)，所述電動升降桿(13)連接安裝座(1)底部，所述肥料箱(2)內側底部設置有出料口(24)，所述出料口(24)內側設置有錐形堵塞(3)，所述安裝座(1)下方內側設置有排料管(4)，所述排料管(4)上設置有連接管(44)，所述連接管(44)連接出料口(24)底部，所述連接管(44)內側設置有滑槽(41)，所述滑槽(41)上設置有擋板(43)，所述排料管(4)內側設置有推板(52)，所述安裝座(1)底部一側設置有安裝件(34)。

2.根據權利要求1所述的一種油菜用定量施肥裝置，其特征在于，所述安裝座(1)上方一側設置有調節伸縮桿(32)，所述調節伸縮桿(32)頂部設置有推把(33)。

3.根據權利要求1所述的一種油菜用定量施肥裝置，其特征在于，所述肥料箱(2)頂部設置有頂蓋(22)，所述頂蓋(22)上設置有進料口(23)。

4.根據權利要求3所述的一種油菜用定量施肥裝置，其特征在于，所述頂蓋(22)內側底部設置有電動伸縮桿(31)，所述電動伸縮桿(31)連接錐形堵塞(3)。

5.根據權利要求1所述的一種油菜用定量施肥裝置，其特征在于，所述安裝件(34)上方兩側設置有第一電動推桿(5)，所述第一電動推桿(5)連接擋板(43)外側。

6.根據權利要求1所述的一種油菜用定量施肥裝置，其特征在于，所述擋板(43)上下兩側設置有滑條(45)，所述滑槽(41)內部上下兩側設置有滑軌(42)，所述滑條(45)在滑軌(42)上滑動。

7.根據權利要求1所述的一種油菜用定量施肥裝置，其特征在于，所述安裝件(34)底部設置有第二電動推桿(51)，所述第二電動推桿(51)連接推板(52)。

技術總結
本技術公開了一種油菜用定量施肥裝置，包括安裝座，安裝座上設置有安裝架，安裝架上設置有肥料箱，安裝座下方外側設置有連接件，連接件外側設置有輪子，連接件上設置有電動升降桿，肥料箱內側底部設置有出料口，出料口內側設置有錐形堵塞，安裝座下方內側設置有排料管，排料管上設置有連接管，連接管連接出料口底部，連接管內側設置有滑槽，滑槽上設置有擋板，排料管內側設置有推板，本技術：該裝置在進行施肥時，通過調節調節錐形堵塞的高度，從而可調節出料口的出料速度，通過第一電動推桿帶動擋板在滑槽上進行伸縮，即對連接管內部進行阻擋，通過有規律的進行伸縮，從而使每次的落料均相同，從而進行定量施肥。

技術研發人員：貢貴永,王少蘭,貢貴好,葛楠楠,陳旭
受保護的技術使用者：安徽萬穗農業科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
