本技術涉及一種農用機械，具體涉及一種具有低洼地塊散墑提溫功能的條耕機。

背景技術：

1、近幾年來，我國采用保護性耕作技術種植玉米的面積逐步增加，而且秸稈歸行還田條耕技術也在不斷被廣大農戶所接受，但是對于低洼地塊，由于土壤含水率高，排水不暢，地溫低，現有的條耕機作業受到限制，尤其現有的條耕機是重鎮壓，作業后易形成堅硬的蓋，不能有效的散墑、提溫，影響后續出苗，對低洼地塊的秸稈還田作業達不到理想作業質量，這就使低洼地塊秸稈歸行還田條耕技術的應用受到限制，為了解決低洼地塊更好地應用秸稈歸行還田條耕技術的問題，本實用新型提供的一種具有低洼地塊散墑提溫功能的條耕機，針對低洼地塊散墑提溫的要求，采用帶有鼠道構件的深松鏟，形成通透鼠道；采用深旋耕，增加土壤通風性能；前部兩邊采用小梨翻鏟鉤出排水通風溝；輕鎮壓并且可以方便調節鎮壓輥的鎮壓強度，達到快速散墑的效果，通過以上技術措施很好地解決了該問題。

技術實現思路

1、本實用新型的目的在于提供一種具有低洼地塊散墑提溫功能的條耕機，以解決上述背景技術中提出的問題。

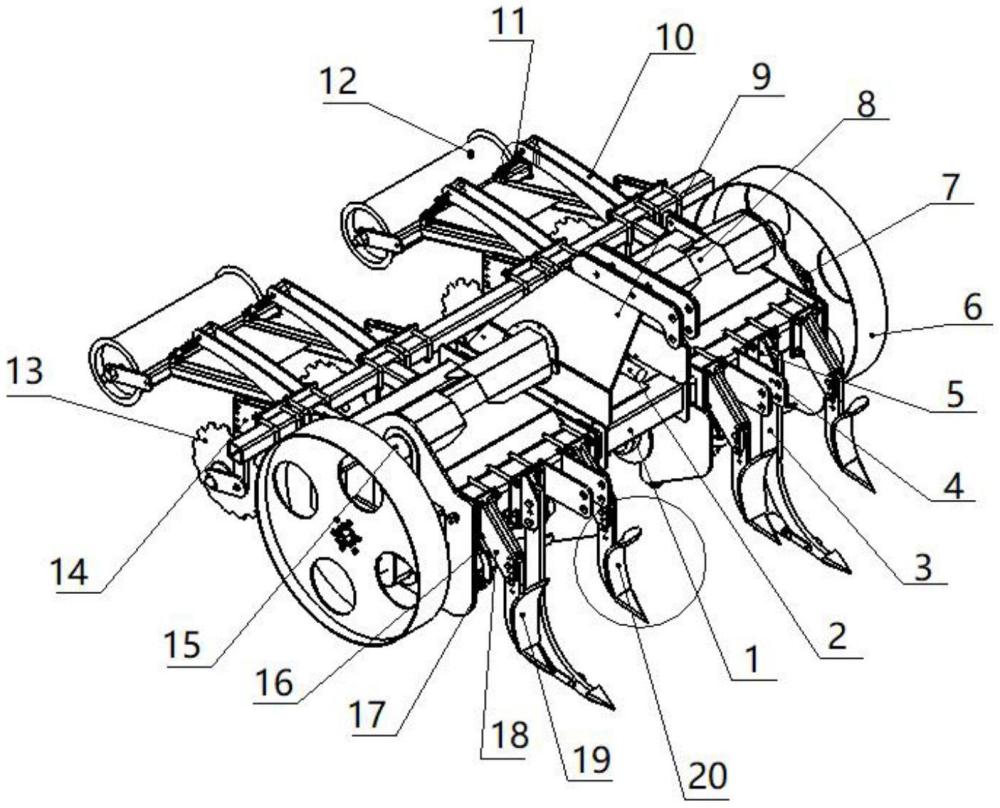

2、為了解決上述技術問題，本實用新型提供如下技術方案：一種具有低洼地塊散墑提溫功能的條耕機包括機架、變速箱、深松鏟、下懸掛架、深松鏟座、限深地輪、限深地輪調整螺桿、聯軸器、上懸掛架、鎮壓輥支架、鎮壓輥調整彈簧、鎮壓輥、覆土圓盤、覆土圓盤支架、邊齒輪箱、條耕刀輥、旋耕刀、小梨翻安裝座、左小梨翻、右小梨翻、上調整螺母、下調整螺母、限深地輪安裝座、鎮壓滾調整孔、鎮壓滾調整桿、r型波浪銷、調整彈簧墊、小梨翻固定螺栓、鼠道構件固定螺栓、鼠道構件。其特征在于所述的深松鏟帶有鼠道構件，在深松過程中形成鼠道，有利于雨水下滲，形成通風透氣結構。

3、進一步所述的在深松鏟兩邊對應條耕刀輥的端部設置有左小梨翻和右小梨翻，在作業中，左小梨翻向左側翻土和少量秸稈，右小梨翻向右側翻土和少量秸稈，使條耕苗帶形成兩道干凈的通風凹槽，有利于苗帶散墑提溫。

4、進一步所述的通過調整限深地輪調整螺桿，抬高限深地輪，使條耕機的條耕刀輥相對下探，條耕深度增加，達到25cm，使土壤深層通透，達到快速散墑提溫的目的。

5、進一步所述的鎮壓輥沒有驅動裝置，轉速完全靠拖拉機作業時速控制，這樣鎮壓輥的鎮壓強度遠遠小于現有的驅動式鎮壓輥，形成上宣下實的土壤結構，有利于散墑提溫。

6、進一步所述的鎮壓輥的鎮壓強度靠鎮壓輥調整彈簧調節，向上調壓彈簧的插銷，鎮壓輥受到向下的力減小，鎮壓強度減弱，有利于散墑提溫。

技術特征：

1.一種具有低洼地塊散墑提溫功能的條耕機，包括：機架、變速箱、深松鏟、下懸掛架、深松鏟座、限深地輪、限深地輪調整螺桿、聯軸器、上懸掛架、鎮壓輥支架、鎮壓輥調整彈簧、鎮壓輥、覆土圓盤、覆土圓盤支架、邊齒輪箱、條耕刀輥、旋耕刀、小梨翻安裝座、左小梨翻、右小梨翻、上調整螺母、下調整螺母、限深地輪安裝座、鎮壓滾調整孔、鎮壓滾調整桿、r型波浪銷、調整彈簧墊、小梨翻固定螺栓、鼠道構件固定螺栓、鼠道構件，其特征在于:所述的深松鏟帶有鼠道構件，在深松過程中形成鼠道，有利于雨水下滲，形成通風透氣結構。

2.根據權利要求1所述的一種具有低洼地塊散墑提溫功能的條耕機，其特征在于：在深松鏟兩邊對應條耕刀輥的端部設置有左小梨翻和右小梨翻，在作業中，左小梨翻向左側翻土和少量秸稈，右小梨翻向右側翻土和少量秸稈，使條耕苗帶形成兩道干凈的通風凹槽，有利于苗帶散墑提溫。

3.根據權利要求1所述的一種具有低洼地塊散墑提溫功能的條耕機，其特征在于：通過調整限深地輪調整螺桿，抬高限深地輪，使條耕機的條耕刀輥相對下探，條耕深度增加，達到25cm，使土壤深層通透，達到快速散墑提溫的目的。

4.根據權利要求1所述的一種具有低洼地塊散墑提溫功能的條耕機，其特征在于：鎮壓輥沒有驅動裝置，轉速完全靠拖拉機作業時速控制，這樣鎮壓輥的鎮壓強度遠遠小于現有的驅動式鎮壓輥，形成上宣下實的土壤結構，有利于散墑提溫。

5.根據權利要求1所述的一種具有低洼地塊散墑提溫功能的條耕機，其特征在于：鎮壓輥的鎮壓強度靠鎮壓輥調整彈簧調節，向上調壓彈簧的插銷，鎮壓輥受到向下的力減小，鎮壓強度減弱，有利于散墑提溫。

技術總結
本技術提供了一種具有低洼地塊散墑提溫功能的條耕機，包括機架、變速箱、深松鏟、下懸掛架、深松鏟座、限深地輪、限深地輪調整螺桿、聯軸器、上懸掛架、鎮壓輥支架、鎮壓輥調整彈簧、鎮壓輥、覆土圓盤、覆土圓盤支架、邊齒輪箱、條耕刀輥、旋耕刀、小梨翻安裝座、左小梨翻、右小梨翻、上調整螺母、下調整螺母、限深地輪安裝座、鎮壓滾調整孔、鎮壓滾調整桿、R型波浪銷、調整彈簧墊、小梨翻固定螺栓、鼠道構件固定螺栓、鼠道構件。本技術提供的一種具有低洼地塊散墑提溫功能的條耕機，針對低洼地塊散墑提溫的要求，采用帶有鼠道構件的深松鏟，形成通透鼠道；采用深旋耕，增加土壤通風性能；前部兩邊采用小梨翻鏟鉤出排水通風溝；輕鎮壓并且可以方便調節鎮壓輥的鎮壓強度，達到快速散墑的效果，通過以上技術措施很好地解決了該問題。

技術研發人員：王影,劉臣,周虎,李勝利,曹慶軍,崔英,高廣勇,趙闖,李紅艷,鄭春雨,張春龍,劉洋,菅彥軍,張維安
受保護的技術使用者：中國農業大學吉林梨樹實驗站
技術研發日：20240708
技術公布日：2025/4/24
