本發明涉及船舶工程，尤其涉及一種大型養殖網箱海上拖帶及多船協同控位方法。

背景技術：

1、海洋牧場是海洋經濟的新模式，是海洋產業的新業態。2023年水產養殖產量為5812萬噸，同比2022年上漲4.4％，凈增長達到250萬噸。隨著近年來中國的水產養殖生產持續向工業化和集約化轉變深海重力網箱在國內多地興起，網箱安裝是海洋牧場建設的關鍵工程，但是過程中存在許多技術難題。

2、網箱整體為正六邊形柱穩式框架結構，底座左右舷對稱設有浮筒，在船廠建造完成后需要轉移到海上指定的海域進行安裝，在施工過程中通過海上拖帶網箱到達養殖現場，為保證網箱在惡劣工況下其結構安全可靠，需采取錨固的方式對其進行固定。而在網箱拖帶及就位的過程中存在許多作業難點和安全風險，稍有不慎就會造成重大損失，網箱的海上拖帶及就位對于船舶工程人員來講不同于船舶或海上平臺，行業內缺少較為成熟的拖帶及就位技術。

技術實現思路

1、針對上述問題，本發明的目的在于提供一種大型養殖網箱海上拖帶及多船協同控位方法，通過一艘工程船、兩艘三用拖輪、一艘港作拖輪和一艘工作艇分別進行海上拖帶和協同控制網箱就位，達到了安全、有效地對大型養殖網箱海上拖帶及就位安裝作業的技術效果，有效填補了大型養殖網箱海上拖帶及協同多船安裝就位的技術空白。

2、本發明采用的技術方案如下：

3、本發明所提出的一種大型養殖網箱海上拖帶及多船協同控位方法，包括以下步驟：

4、s1、制定網箱拖航及就位方案；

5、s2、網箱起拖準備；

6、網箱需提前準備好系泊尼龍纜、龍須纜、引纜，網箱整體高度較高，通過一艘三用拖輪i配備充足的撇纜專用設備以及常規拖帶需要的三角板、卸扣、主拖纜；

7、根據施工方案由一艘工程船和一艘三用拖輪ii在預定海域完成四根錨鏈的預鋪設工作，以便網箱抵達預定海域后盡快完成就位和安裝作業；

8、s3、港內拖航；

9、三用拖輪i和港作拖輪分別通過拖帶設備與網箱連接，三用拖輪和港作拖輪互相配合，拖帶網箱離開碼頭，駛?cè)氤龈酆降溃?/p>

10、s4、港外拖航；

11、三用拖輪i拖帶網箱航行，并通過港作拖輪掛在網箱后部進行協助配合，拖航中對拖輪、拖帶設備、網箱浮態進行監測，根據航向和航程，確定安全的航行速度并進入安全水域；

12、s5、網箱入場；

13、網箱入場前，工程船在三用拖輪ii的配合下完成自身六口定位錨的拋錨和網箱四根錨鏈的預鋪設作業，并且在網箱就位的上風流方向附近等待拖帶網箱入場；

14、網箱入場后逐漸接近工程船，三用拖輪i拖帶網箱與工程船接近正橫時，由港作拖輪拖帶網箱靠近工程船尾部準備帶纜，即此時進行網箱換拖；三用拖輪ii和一艘工作艇在網箱附近待命，隨時準備協助和應急；

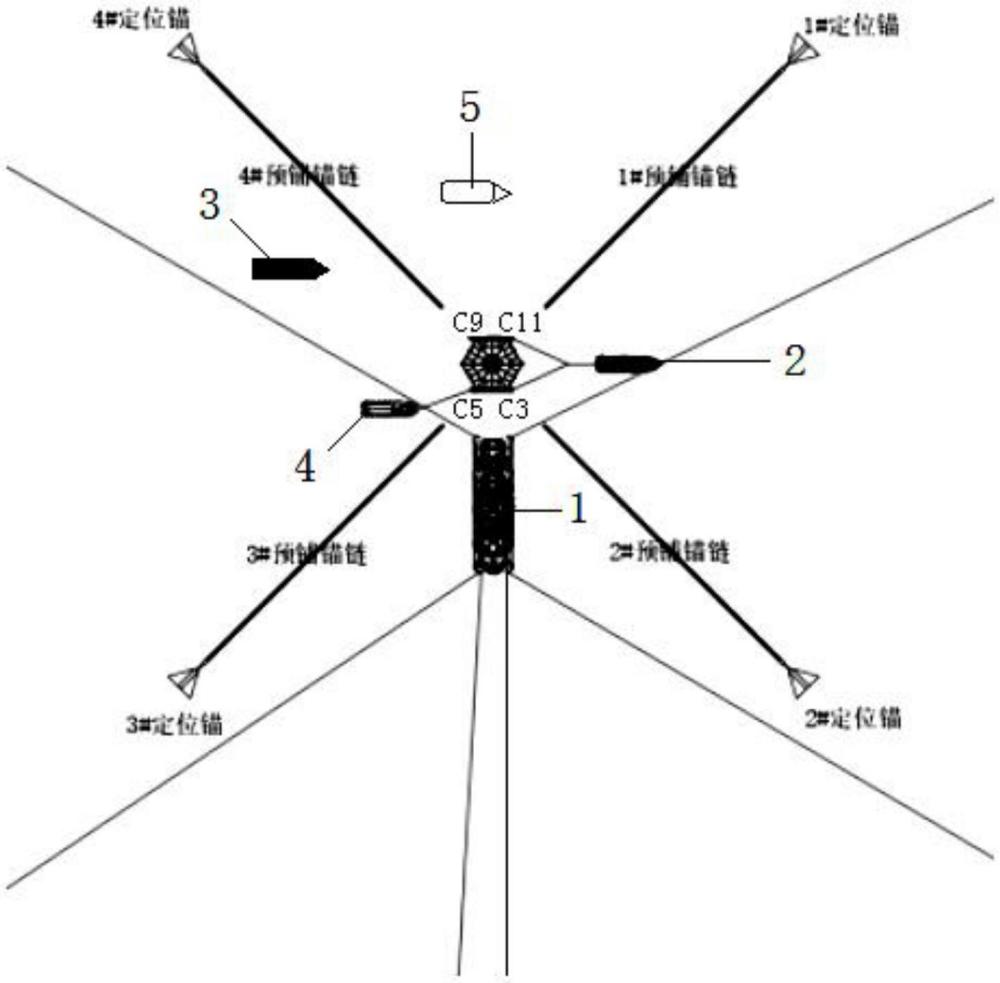

15、網箱完成換拖后，網箱由港作拖輪倒拖至與工程船尾部的距離在可帶纜的范圍內時，此時由工作艇將網箱系泊纜運送至工程船，工程船將四根系泊纜配合港作拖輪和三用拖輪i逐漸收緊至合適的距離，將網箱與工程船系泊完成后，三用拖輪ii將提前鋪放好的四根錨鏈分別撈起，配合工程船將網箱系泊纜與預鋪錨鏈、浮筒完成連接，在此過程中三用拖輪i保持一定張力拉緊網箱，配合工程船系泊纜控制網箱位置，防止網箱發生位移；工程船通過三用拖輪i配合調整六根錨纜長度和定位錨將工程船和網箱移位到預鋪錨鏈端部附近，并通過三用拖輪ii配合進行連接系泊鏈和預鋪錨鏈以及張力測試，完成四根預鋪錨鏈和網箱系泊纜連接并進行拉力測試，滿足要求后即完成安裝作業。

16、進一步的，所述步驟s1中，方案包括準確獲取網箱的各項參數、確定拖帶及就位階段的船舶種類和數量。

17、進一步的，所述步驟s2中，撇纜專用設備包括撇纜繩和撇纜槍。

18、進一步的，所述步驟s3中，三用拖輪i通過系泊尼龍纜、龍須纜、短纜、三角板、短纜和主拖纜的連接拖帶網箱，港作拖輪通過尼龍纜掛住網箱艉部配合控制網箱航行和浮態。

19、進一步的，所述步驟s4中，在網箱的臨時錨鏈系固點連接鋼纜，另一端由鋼絲系固到眼板根部用以控制錨鏈的移動，在三用拖輪i上鋪設錨鏈的其余部分并連接好備用錨、短索、浮筒和尼龍纜。

20、進一步的，所述步驟s4中，進入安全水域后根據天氣海況、水文及航區交通密度、水深及吃水情況、使用拖力的大小情況，實時調整拖纜長度。

21、本發明與現有技術相比具有以下有益效果：

22、1、本發明中，包括港內、港外和安全水域的拖航技術要點以及網箱應急錨泊的方法，極大的提高了大型養殖網箱拖帶的安全性，為大型養殖網箱的海上拖航作業提供有效保障。

23、2、在網箱離港出海前，網箱的四根錨鏈已經完成預鋪設、工程船在近兩個錨鏈的上流側做好系泊網箱的準備工作，為降低網箱在海上的不完全可控狀態爭取了時間窗口，避免了貽誤網箱入場和連接的最佳時機。

24、3、在網箱抵達海上就位點附近后，通過一艘工程船、兩艘三用拖輪、一艘港作拖輪和一艘工作艇的協同配合，極大的提升了網箱的就位及安裝效率，表明了該大型養殖網箱的就位施工方案具有分工明確、配合協調等技術特點。

技術特征：

1.一種大型養殖網箱海上拖帶及多船協同控位方法，其特征在于，所述方法包括以下步驟：

2.根據權利要求1所述的一種大型養殖網箱海上拖帶及多船協同控位方法，其特征在于：所述步驟s1中，方案包括準確獲取網箱的各項參數、確定拖帶及就位階段的船舶種類和數量。

3.根據權利要求1所述的一種大型養殖網箱海上拖帶及多船協同控位方法，其特征在于：所述步驟s2中，撇纜專用設備包括撇纜繩和撇纜槍。

4.根據權利要求1所述的一種大型養殖網箱海上拖帶及多船協同控位方法，其特征在于：所述步驟s3中，三用拖輪i通過系泊尼龍纜、龍須纜、短纜、三角板、短纜和主拖纜的連接拖帶網箱，港作拖輪通過尼龍纜掛住網箱艉部配合控制網箱航行和浮態。

5.根據權利要求1所述的一種大型養殖網箱海上拖帶及多船協同控位方法，其特征在于：所述步驟s4中，在網箱的臨時錨鏈系固點連接鋼纜，另一端由鋼絲系固到眼板根部用以控制錨鏈的移動，在三用拖輪i上鋪設錨鏈的其余部分并連接好備用錨、短索、浮筒和尼龍纜。

6.根據權利要求1所述的一種大型養殖網箱海上拖帶及多船協同控位方法，其特征在于：所述步驟s4中，進入安全水域后根據天氣海況、水文及航區交通密度、水深及吃水情況、使用拖力的大小情況，實時調整拖纜長度。

技術總結
本發明涉及一種大型養殖網箱海上拖帶及多船協同控位方法，包括S1、制定網箱拖航及就位方案；S2、網箱起拖準備；S3、港內拖航；采用一艘三用拖輪和一艘港作拖輪，三用拖輪和港作拖輪互相配合，拖帶網箱離開碼頭，駛?cè)氤龈酆降溃籗4、港外拖航；采用一艘三用拖輪和一艘港作拖輪拖航，根據航向和航程，確定安全的航行速度并進入安全水域；S5、網箱入場；協同兩艘三用拖輪、一艘港作拖輪、一艘工作艇和一艘工程船進行網箱船位控制并連接預鋪好的四根錨鏈，完成大型網箱拖帶及協同控位安裝作業。本發明可安全有效的對大型養殖網箱進行海上拖帶及就位安裝作業，有效填補了大型養殖網箱海上拖帶及安裝就位技術的空白。

技術研發人員：魏洪旺,李振偉,宓保敬,周臣,王蘭超,李鑫,謝孟華,王鵬,王慶鵬
受保護的技術使用者：交通運輸部煙臺打撈局
技術研發日：
技術公布日：2025/4/24
