本技術涉及果實采摘，特別是涉及一種適用于松柏類樹木球果采集器。

背景技術：

1、松柏類植物分布廣泛，具較好的觀賞，生態，綠化及用材價值，是苗圃育苗的常見物種。傳統采集松柏類植物的方法為剪其枝葉后采集球果，然而，這種采集方法對于珍惜瀕危的保護植物，如岷江柏木等，傷害較大。

技術實現思路

1、本實用新型的目的是提供一種適用于松柏類樹木球果采集器，以解決上述現有技術存在的問題，能夠直接對球果進行采集。

2、為實現上述目的，本實用新型提供了如下方案：

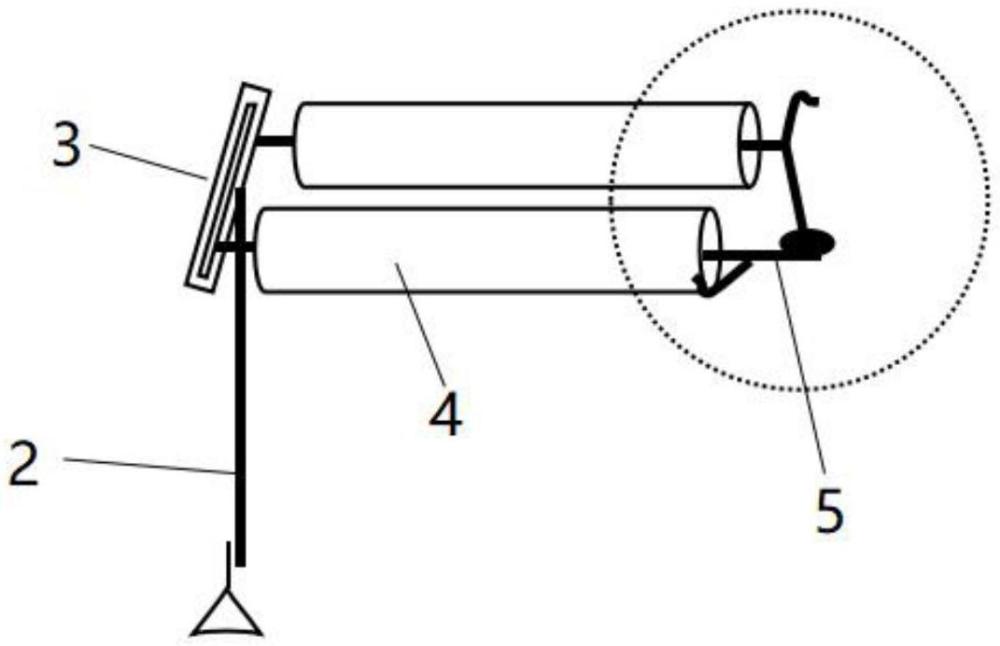

3、本實用新型提供一種適用于松柏類樹木球果采集器，包括伸縮桿、固定設置于所述伸縮桿伸縮端的間距調節板、滑動連接于所述間距調節板上的兩個滾筒、能夠?qū)λ鰸L筒位置進行調節的調節機構以及設置于所述滾筒下方的收集袋；兩個所述滾筒能夠向相互靠近或相互遠離的方向運動。

4、優選的，所述伸縮桿包括多個依次套設的空心管，任意相鄰的兩個所述空心管之間能夠通過螺絲進行固定。

5、優選的，還包括固定設置于所述伸縮桿伸縮端的支撐桿，所述間距調節板固定設置于所述支撐桿上。

6、優選的，所述滾筒包括軸承以及套設于所述軸承外的筒體，所述間距調節板上開設有長條孔，所述軸承一端能夠穿過所述長條孔并與一螺母螺紋連接以將所述滾筒固定，所述軸承滑動連接于所述長條孔中。

7、優選的，所述伸縮桿內部活動設置有收卷盤，所述收卷盤上纏繞有調節繩，所述調節繩的兩端分別與兩個所述軸承固定連接，一旋轉手柄能夠伸入所述收卷盤內部并與所述收卷盤傳動連接。

8、優選的，還包括掛鉤，所述掛鉤活動連接于兩個所述軸承遠離所述間距調節板的一端。

9、優選的，所述收集袋包括紗網、固定設置于所述紗網開口處的可收縮網口以及固定設置于所述可收縮網口上的固定繩，所述固定繩能夠綁緊于所述軸承或所述掛鉤上。

10、優選的，還包括能夠放置所述伸縮桿、所述間距調節板、所述滾筒以及所述調節機構的收納包。

11、本實用新型相對于現有技術取得了以下技術效果：通過調整伸縮桿長度能夠適應不同高度的采集工作，將枝葉放置于兩個滾筒之間，并通過調節機構調節兩個滾筒的位置夾緊枝葉，拉動滾筒，即可將球果采下，采下的球果能夠落入到收集袋中被收集，采集過程中無需剪掉植物枝葉，避免對植物造成傷害。

技術特征：

1.一種適用于松柏類樹木球果采集器，其特征在于：包括：

2.根據權利要求1所述的適用于松柏類樹木球果采集器，其特征在于：所述伸縮桿包括多個依次套設的空心管，任意相鄰的兩個所述空心管之間能夠通過螺絲進行固定。

3.根據權利要求1所述的適用于松柏類樹木球果采集器，其特征在于：還包括固定設置于所述伸縮桿伸縮端的支撐桿，所述間距調節板固定設置于所述支撐桿上。

4.根據權利要求1所述的適用于松柏類樹木球果采集器，其特征在于：所述滾筒包括軸承以及套設于所述軸承外的筒體，所述間距調節板上開設有長條孔，所述軸承一端能夠穿過所述長條孔并與一螺母螺紋連接以將所述滾筒固定，所述軸承滑動連接于所述長條孔中。

5.根據權利要求4所述的適用于松柏類樹木球果采集器，其特征在于：所述伸縮桿內部活動設置有收卷盤，所述收卷盤上纏繞有調節繩，所述調節繩的兩端分別與兩個所述軸承固定連接，一旋轉手柄能夠伸入所述收卷盤內部并與所述收卷盤傳動連接。

6.根據權利要求4所述的適用于松柏類樹木球果采集器，其特征在于：還包括掛鉤，所述掛鉤活動連接于兩個所述軸承遠離所述間距調節板的一端。

7.根據權利要求6所述的適用于松柏類樹木球果采集器，其特征在于：所述收集袋包括紗網、固定設置于所述紗網開口處的可收縮網口以及固定設置于所述可收縮網口上的固定繩，所述固定繩能夠綁緊于所述軸承或所述掛鉤上。

8.根據權利要求1所述的適用于松柏類樹木球果采集器，其特征在于：還包括能夠放置所述伸縮桿、所述間距調節板、所述滾筒以及所述調節機構的收納包。

技術總結
本技術公開了一種適用于松柏類樹木球果采集器，涉及果實采摘技術領域，包括伸縮桿、固定設置于伸縮桿伸縮端的間距調節板、滑動連接于間距調節板上的兩個滾筒、能夠?qū)L筒位置進行調節的調節機構以及設置于滾筒下方的收集袋；兩個滾筒能夠向相互靠近或相互遠離的方向運動。本技術提供的適用于松柏類樹木球果采集器能夠直接對球果進行采集。

技術研發人員：毛康珊,胡櫻
受保護的技術使用者：四川大學
技術研發日：20240709
技術公布日：2025/4/24
