本技術涉及草果加工，具體為一種鮮草果穗脫粒機。

背景技術：

1、草果(amomum?tsao-ko?crevost&lemarie′)是姜科豆蔻屬多年生草本植物。莖叢生，全株有辛香氣，地下部分略似生姜葉片長橢圓形或長圓形，兩面光滑無毛；苞片披針形，頂端漸尖；唇瓣橢圓形；蒴果密生，長圓形或長橢圓形，無毛；種子多角形，有濃郁香味?；ㄆ?-6月，果期9-12月。草果主產于云南、廣西、貴州等省區，性喜陰涼、濕潤的氣候，一般生長或野生于海拔1400-1800米的樹林下。

2、草果果實呈穗狀，每穗5-100粒左右，果實成熟成穗采摘后，需要將果實從果柄逐個剝離，才能進行烘干加工，而現有技術中，一般是采用人工剝離方式，但由于每穗果實數量比較多，致使果實收獲費工費時。目前僅云南草果種植面積就有200萬畝左右，每年采收期都需要大量的人工進行剝穗，增加草果加工成本和浪費勞動力，本實用新型旨在設計生產一款能輕松快速從草果果穗脫粒的機器，能大大降低人工成本，節省勞動力。

3、為此，提出一種鮮草果穗脫粒機。

技術實現思路

1、本實用新型的目的在于提供一種鮮草果穗脫粒機，以解決上述背景技術中提出的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：一種鮮草果穗脫粒機，包括轉動管，所述轉動管的側壁貫穿設置有若干轉動桿，所述轉動桿沿轉動管徑向方向延伸，所述轉動管的一端同軸連接有傳動皮帶輪。

3、根據上述技術方案，還包括有底座，所述底座呈矩形板件，所述轉動管的外周面兩端處分別套設且轉動設置有連接環，所述連接環通過支撐桿與所述底座固定連接，所述底座的上表面固定連接有驅動電機，所述驅動電機輸出軸固定連接有驅動皮帶輪，所述驅動皮帶輪與所述傳動皮帶輪之間設置有傳動皮帶。

4、根據上述技術方案，所述轉動管的側壁貫穿設置有通孔，所述轉動桿分別穿過所述通孔，所述轉動管的外周面對應通孔處設置有轉動槽，所述轉動槽與對應的通孔同軸設置，所述轉動槽的內表面分別轉動設置有調節套管，所述轉動桿的外周面設置有外螺紋，所述調節套管的內周面設置有與所述轉動桿相螺接的內螺紋。

5、根據上述技術方案，所述轉動桿的外周面設置有同向延伸的滑槽，所述通孔的內周面固定連接有與所述滑槽活動連接的滑塊。

6、根據上述技術方案，所述調節套管的外周面同軸連接有調節齒輪，所述轉動管的外周面轉動設置有調節環，所述調節環靠近調節齒輪的一側表面同軸連接有傳動冠齒輪，所述調節齒輪與所述傳動冠齒輪相嚙合。

7、根據上述技術方案，所述轉動管的外周面固定連接有保護罩，保護罩呈環形且與轉動管同軸設置，所述保護罩對應調節套管處貫穿設置有通槽。

8、與現有技術相比，本實用新型所達到的有益效果是：本實用新型，通過設置有轉動管，轉動管內部設置沿徑向方向延伸設置的轉動桿，轉動管由設置與一端的傳動皮帶輪帶動其旋轉，將草果由轉動管一端插入，在轉動桿作用下即可將草果剝離，效率大大提升。

技術特征：

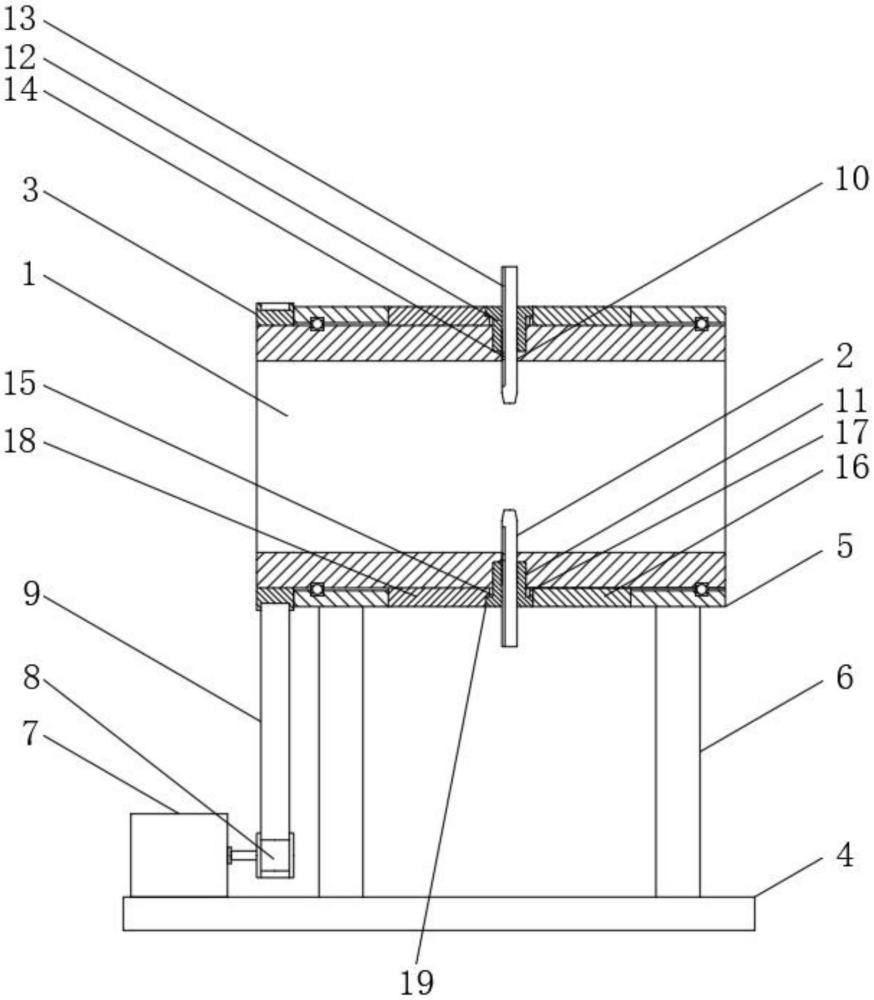

1.一種鮮草果穗脫粒機，包括轉動管(1)，其特征在于：所述轉動管(1)的側壁貫穿設置有若干轉動桿(2)，所述轉動桿(2)沿轉動管(1)徑向方向延伸，所述轉動管(1)的一端同軸連接有傳動皮帶輪(3)。

2.根據權利要求1所述的一種鮮草果穗脫粒機，其特征在于：還包括有底座(4)，所述底座(4)呈矩形板件，所述轉動管(1)的外周面兩端處分別套設且轉動設置有連接環(5)，所述連接環(5)通過支撐桿(6)與所述底座(4)固定連接，所述底座(4)的上表面固定連接有驅動電機(7)，所述驅動電機(7)輸出軸固定連接有驅動皮帶輪(8)，所述驅動皮帶輪(8)與所述傳動皮帶輪(3)之間設置有傳動皮帶(9)。

3.根據權利要求2所述的一種鮮草果穗脫粒機，其特征在于：所述轉動管(1)的側壁貫穿設置有通孔(10)，所述轉動桿(2)分別穿過所述通孔(10)，所述轉動管(1)的外周面對應通孔(10)處設置有轉動槽(11)，所述轉動槽(11)與對應的通孔(10)同軸設置，所述轉動槽(11)的內表面分別轉動設置有調節套管(12)，所述轉動桿(2)的外周面設置有外螺紋，所述調節套管(12)的內周面設置有與所述轉動桿(2)相螺接的內螺紋。

4.根據權利要求3所述的一種鮮草果穗脫粒機，其特征在于：所述轉動桿(2)的外周面設置有同向延伸的滑槽(13)，所述通孔(10)的內周面固定連接有與所述滑槽(13)活動連接的滑塊(14)。

5.根據權利要求4所述的一種鮮草果穗脫粒機，其特征在于：所述調節套管(12)的外周面同軸連接有調節齒輪(15)，所述轉動管(1)的外周面轉動設置有調節環(16)，所述調節環(16)靠近調節齒輪(15)的一側表面同軸連接有傳動冠齒輪(17)，所述調節齒輪(15)與所述傳動冠齒輪(17)相嚙合。

6.根據權利要求5所述的一種鮮草果穗脫粒機，其特征在于：所述轉動管(1)的外周面固定連接有保護罩(18)，保護罩(18)呈環形且與轉動管(1)同軸設置，所述保護罩(18)對應調節套管(12)處貫穿設置有通槽(19)。

技術總結
本技術公開了一種鮮草果穗脫粒機，包括轉動管，所述轉動管的側壁貫穿設置有若干轉動桿，所述轉動桿沿轉動管徑向方向延伸，所述轉動管的一端同軸連接有傳動皮帶輪，通過設置有轉動管，轉動管內部設置沿徑向方向延伸設置的轉動桿，轉動管由設置與一端的傳動皮帶輪帶動其旋轉，將草果由轉動管一端插入，在轉動桿作用下即可將草果剝離，效率大大提升。

技術研發人員：陳達菊,王春全,楊青,陶永宏,王燦,朱泉伍,程滟茹
受保護的技術使用者：文山壯族苗族自治州農業科學院
技術研發日：20240712
技術公布日：2025/4/28
